（1）位移分布图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择DOF Solution Y-Component of displacement，得到如图17-29所示的Y向位移云图。选择Displacement vector sum，得到如图17-30所示位移总云图。

相应的命令流如下。

/POST1 ！进入通用后处理器

PLNSOL，U，Y，0，1.0 ！绘制Y向位移云图

PLNSOL，U，SUM，0，1.0 ！总位移云图

由图可见，沉降值为0.354E-4，值很小。在2m宽的桩的正下方，其沉降分布反而相对桩边缘较小。沉降云图呈现出桩侧两斜椭圆。

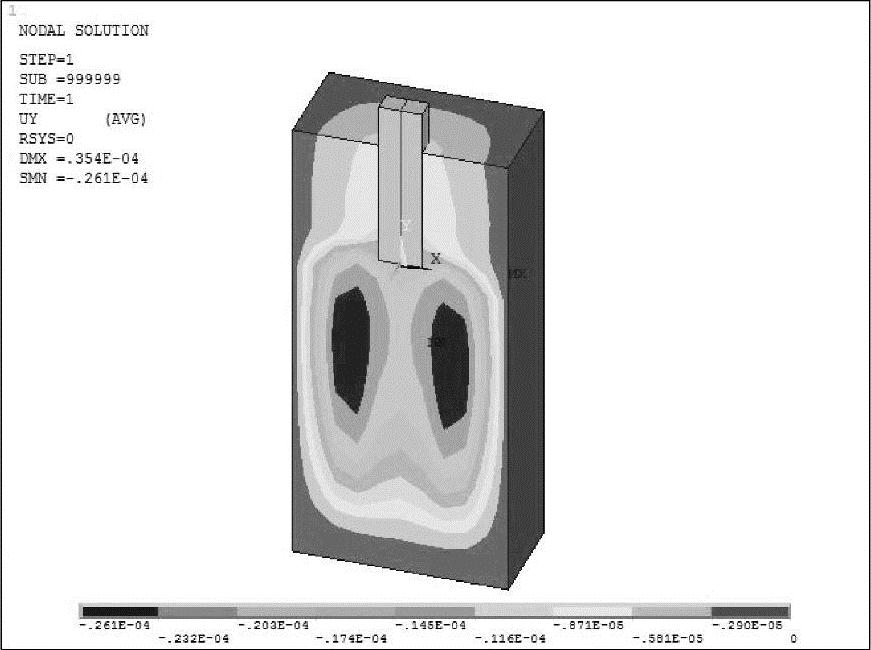

图17-29 Y方向位移云图

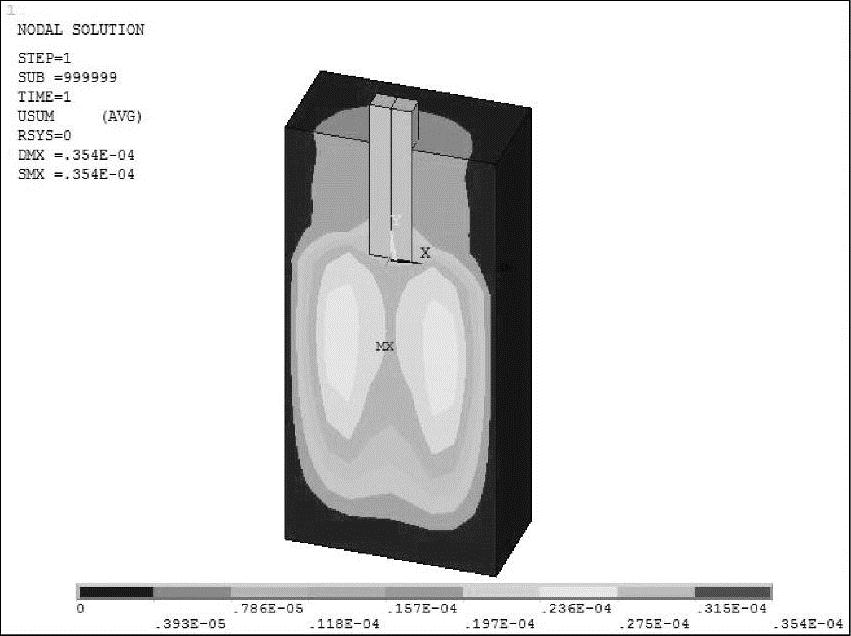

图17-30 位移总云图

（2）应力分布。

通过路径Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu，在弹出的对话框中选择Stress，可得到各方向应力分布云图。第1主应力如图17-31所示，第3主应力如图17-32所示。

相应的命令流如下。

PLNSOL，S，1，0，1.0

PLNSOL，S，1，0，3.0

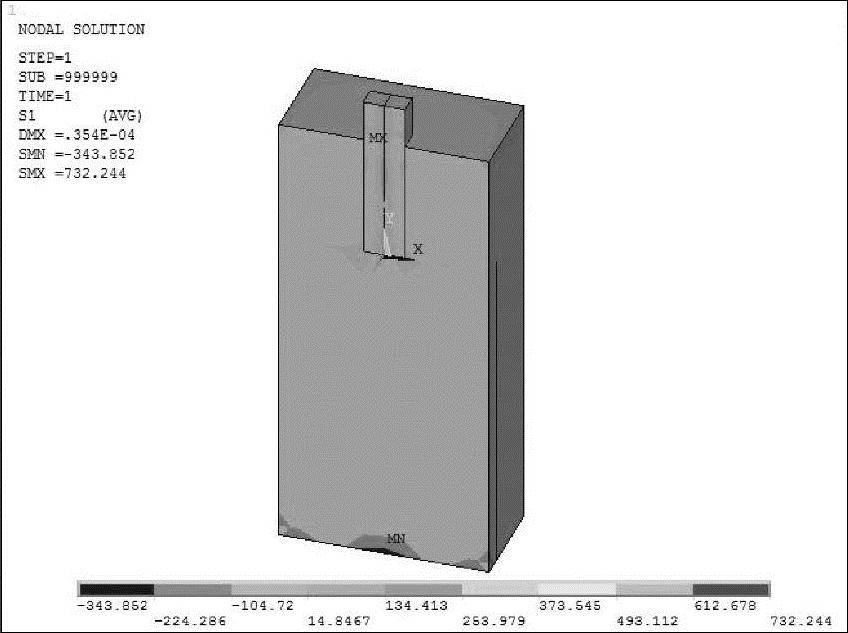

图17-31 第1主应力

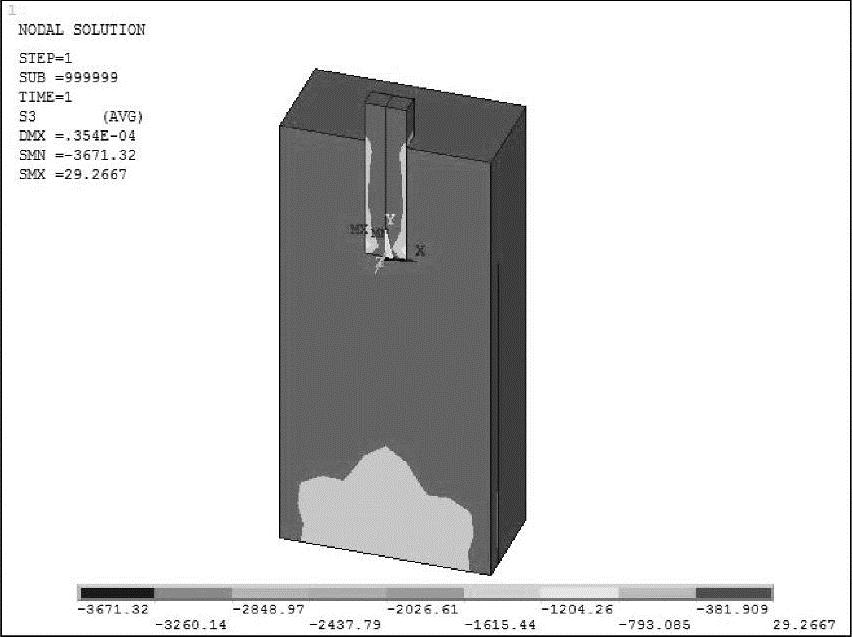

图17-32 第3主应力

（3）应力分布曲线。

通过Main Menu＞General Postproc＞Path Operations＞Define Path＞By Location，定义路径p1。

在GUI界面中选择Main Menu＞GeneralPostproc＞Path Operations＞Define Path＞Modify Path命令，在弹出的对话框中输入路径上第一个点的坐标（0，0，0），定义路径终点（0，-16，0），即所求路径沿桩向地基深处延伸。

通过路径Main Menu＞GeneralPostproc＞Path Operations＞Define Path＞Path Status＞Cur-rent Path，定义X方向和Y方向的应力为要进行绘制的沿路径分布的项。

定义路径及目标项的命令如下：(www.daowen.com)

ESEL，S，TYPE，1 ！按照单元号选择实体

PATH，P1，2 ！定义路径

PPATH，1，，0，0，0 ！路径起点

PPATH，2，，0，-16，0 ！路径终点

PDEF，SY，S，Y ！Y方向应力

PDEF，SX，S，X ！X方向应力

PDEF，S1，S，1 ！第1主应力

PDEF，UY，U，Y ！Y方向位移

通过路径Main Menu＞General Postproc＞Plot Results＞Plot PathItem＞On Graph绘制定义好的路径及要显示的项，分别得到沿地基深度方向分布的X方向应力（见图17-33）、Y方向应力（见图17-34）。

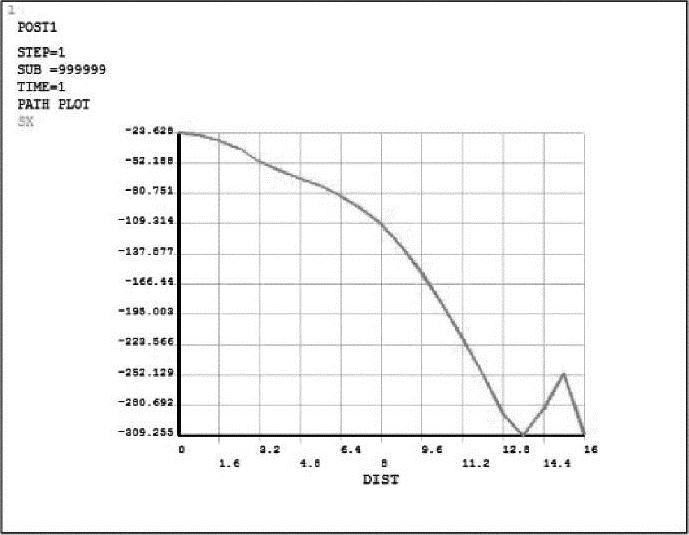

图17-33 X方向应力分量沿深度分布曲线

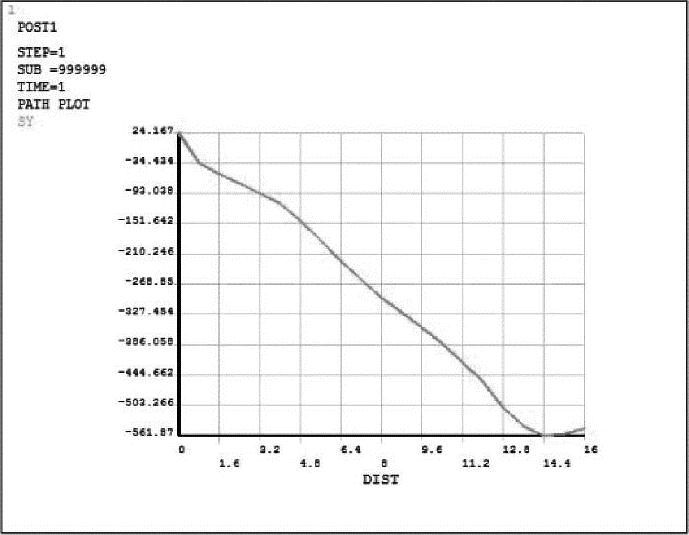

图17-34 Y方向应力分量沿深度分布曲线

得到第1主应力沿深度方向分布曲线，如图17-35所示。得到沿深度方向的沉降分布曲线，如图17-36所示。

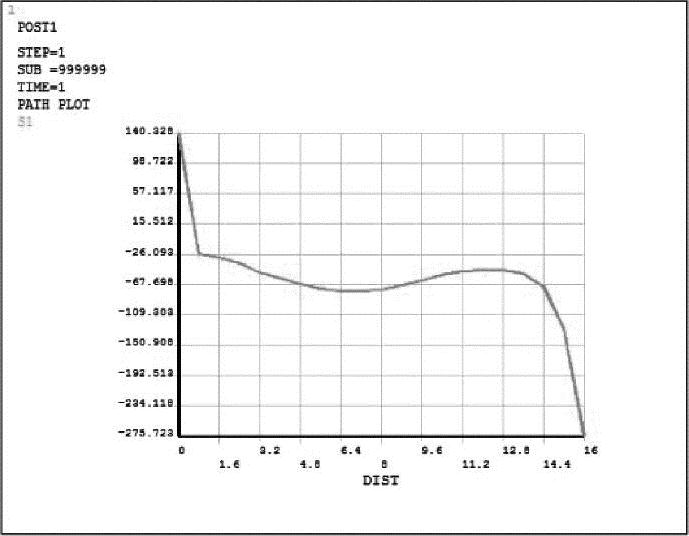

图17-35 第1主应力沿深度方向分布曲线

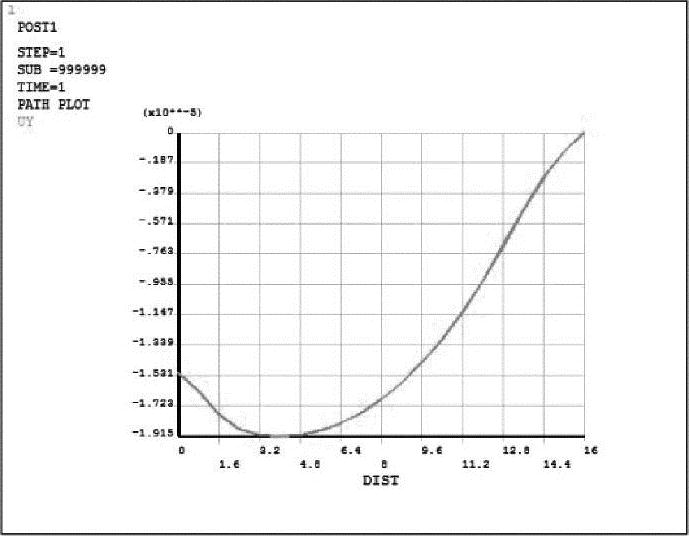

图17-36 沉降曲线

以上绘制曲线的命令流如下。

PLPATH，SX ！绘制各路径图

PLPATH，SY

PLPATH，S1

PLPATH，UY
