（1）施加约束。

通过路径Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Displacement＞On Areas，拾取模型左右两外侧、背面和底面4个面。按位置来说，分别是X=-5、X=5、Z=-5、Y=-164个面。单击OK按钮完成拾取后，在弹出的添加约束对话框中选择AllDOF，单击OK按钮。通过路径Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Displacement＞Symmetry B.C＞On Areas，拾取对称面上所有的面，即Z=0的面，施加对称约束。

/SOLU ！进入求解模块

ASEL，S，LOC，X，5 ！选择要约束的面

ASEL，A，LOC，X，-5 ！

DA，ALL，ALL ！施加约束

APLOT ！

ASEL，S，LOC，Z，0 ！选择对称面

DA，ALL，SYMM ！施加对称约束

ASEL，S，LOC，Z，-5 ！

DA，ALL，ALL ！

ASEL，S，LOC，Y，-16 ！

DA，ALL，ALL ！

ALLSEL ！

（2）施加荷载。

施加重力荷载。在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structur-al＞Inertia＞Gravity＞Global命令，在弹出对话框的ACELY Global Cartesian Y-Comp框内输入9.8，单击OK按钮。

施加上部荷载。通过路径Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Pres-sure＞On Areas，选择桩的上表面，施加压力30e4。

命令流如下。

ACEL，0，9.8，0， ！施加重力加速度

ASEL，S，LOC，Y，8 ！选择桩上表面(www.daowen.com)

SFA，ALL，3，PRES，30E4 ！施加上部荷载

（3）设置分析类型与相关选项。

首先设置分析类型。在GUI界面中选择Main Menu＞Solution＞Analysis Type＞New Anal-ysis命令，在弹出的对话框中选择分析类型为Static。

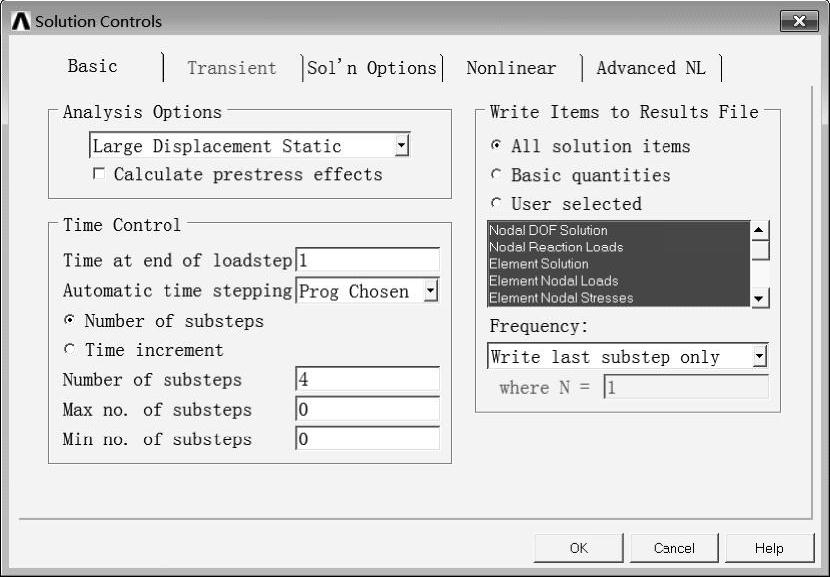

接下来，进行相关分析选项的设置。在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Basic命令，弹出如图17-28所示Solution Controls对话框。

图17-28 分析选项设置

在Analysis Options选项组的下拉列表框中选择Large Displacement Seatic（静力大变形）；在Time Control选项组中，设置Timeatend of loadstep为1，Number of substeps为30；在Write Items to ResultsFile选项组中，选中All solution items单选按钮，在Frequency下拉列表框中选择Write every substep。完成设置后，单击OK按钮退出对话框。

相应命令流如下：

ANTYPE，STATIC ！设置分析类型

NLGEOM，ON ！打开大变形分析

TIME，1

NSUB，30

OUTRES，ALL，ALL

（4）求解。

通过路径Main Menu＞Solution＞Solve＞Current LS，开始求解。

命令流如下：

ALLSEL

SOLV ！求解

FINISH
