后处理-应力与应变分析结果展示

(1)自重荷载下的受力及变形。

/POST1 !进入通用后处理器

SET,FIRST,FIRST !读取第1子步数据

PLNSOL,U,Y !绘制Y方向位移云图

PLNSOL,S,Y,0,1 !绘制Y方向应力云图

PLNSOL,S,EQV,0,1 !等效应力云图

/PBC,ALL,,0 !进行边界及支反力的显示操作

/PBC,NFOR,,1 !

/PBC,NMOM,,1 !

/PBC,RFOR,,1 !

/PBC,RMOM,,1 !

/PBC,PATH,,1

得到各结果,沉降分布云图如图17-9所示,Y方向应力云图如图17-10所示。


图17-9 自重荷载下的沉降分布云图

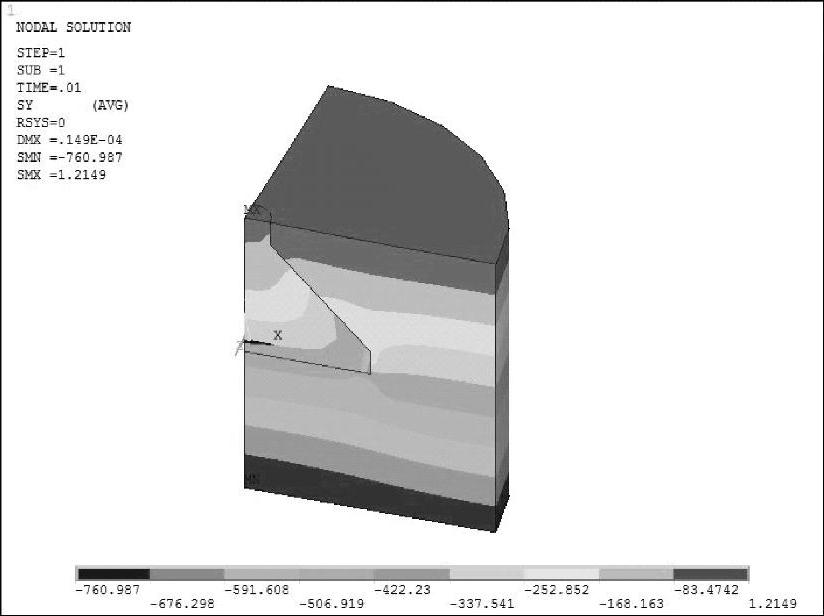

图17-10 自重荷载下Y方向应力云图

自重荷载下沉降值很小,UY=-0.149E-4m。自重应力最大值为压应力,大小为SY=760.987Pa。

得到自重荷载下的等效应力如图17-11所示,支反力分布如图17-12所示。

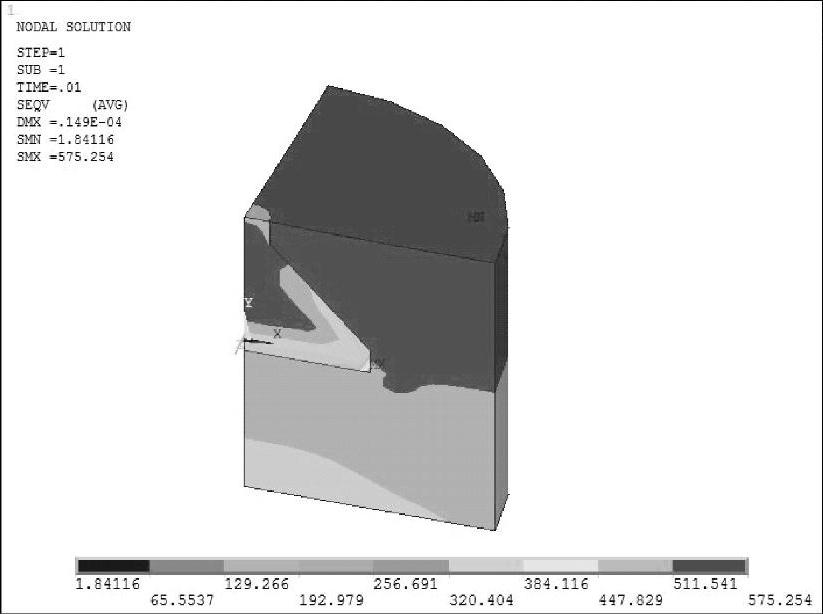

图17-11 自重荷载下的等效应力

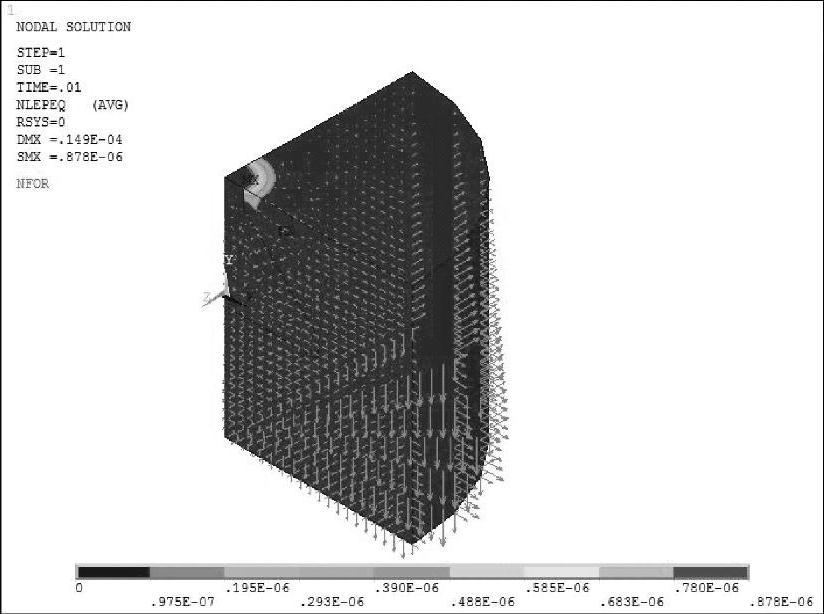

图17-12 支反力分布

(2)施加荷载后的最终计算结果。

读入最后一个计算步的数据,即得到了最终的计算结果。命令流如下。

SET,LAST !读取最后一步的数据

PLNSOL,U,Y !Y方向位移云图

PLNSOL,S,Y,0,1 !Y方向应力云图

PLNSOL,S,EQV,0,1 !等效应力(www.daowen.com)

PLNSOL,NL,EPEQ,0,1 !累计塑性变形云图

最终沉降分布如图17-13所示,Y方向应力分布如图17-14所示。

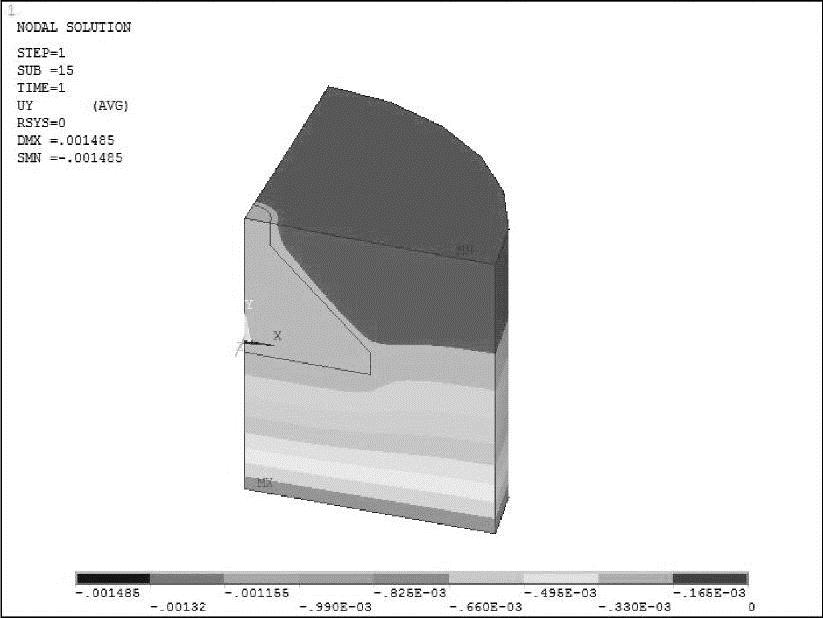

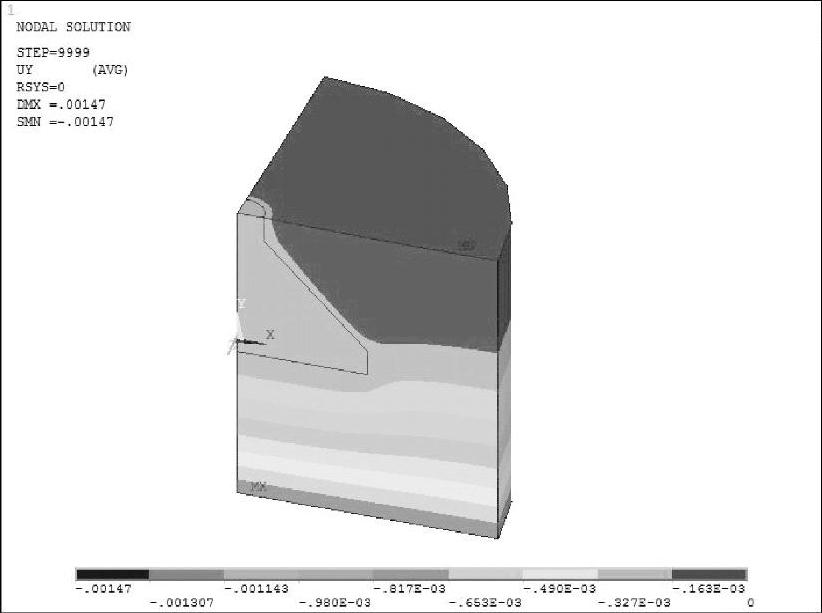

图17-13 最终沉降分布图

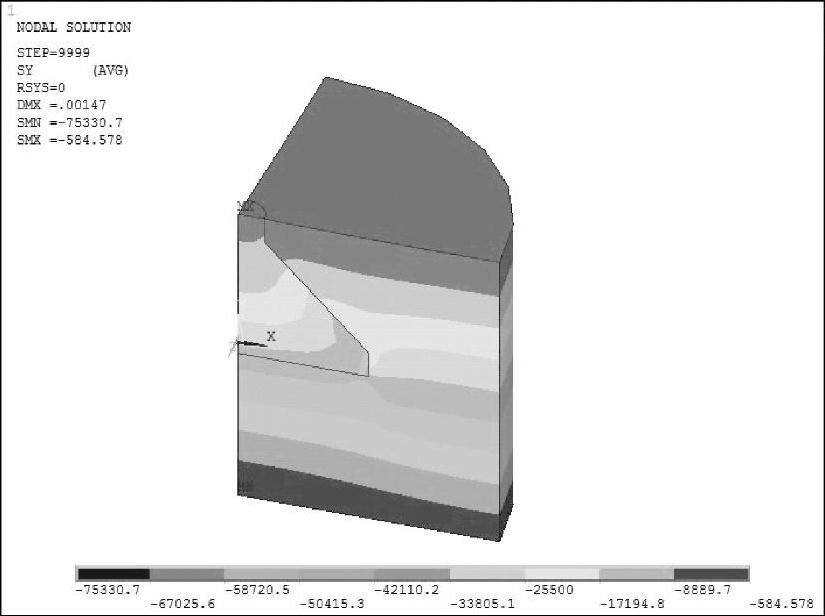

图17-14 Y方向应力分布

上部荷载下沉降值很小,UY=-0.001485m。

应力最大值为压应力,大小为SY=76091.7Pa。地表一层土由于基础的下陷,产生了拉应力。

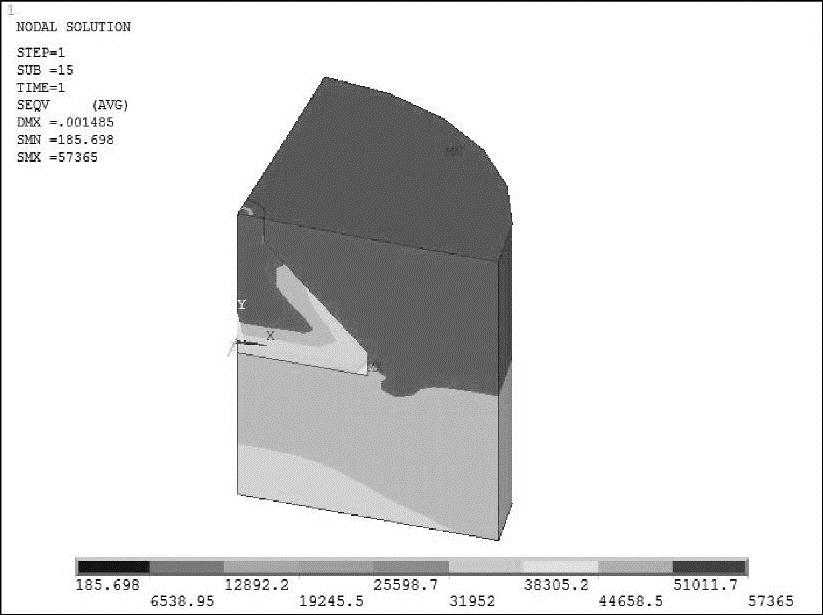

等效应力云图如图17-15所示,累计塑性应变云图如图17-16所示。

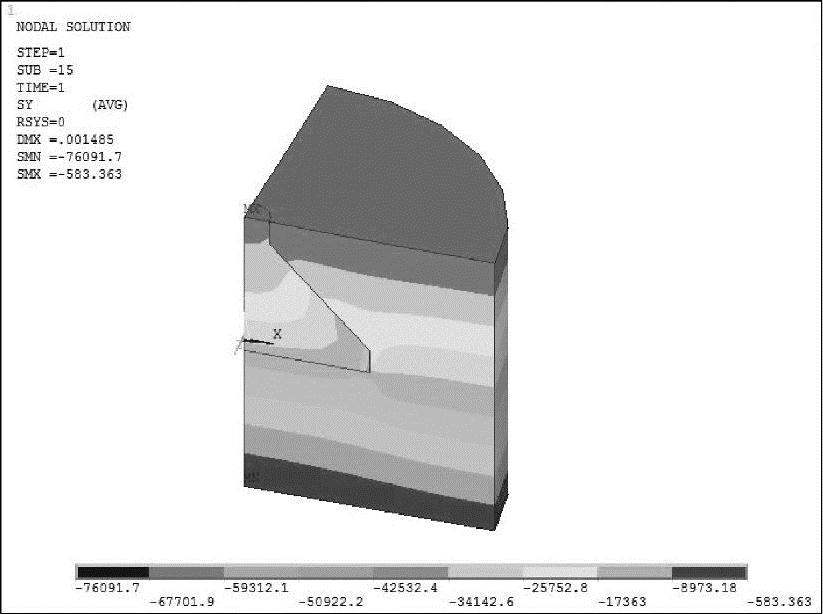

图17-15 等效应力云图

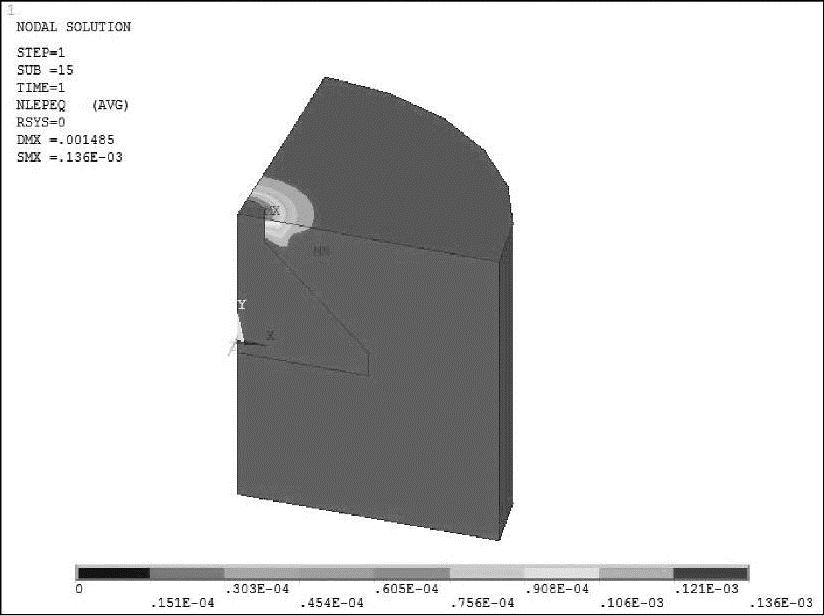

图17-16 累计塑性应变云图

由等效应力云图可以清晰地看出,放大脚边缘点和顶点边缘处最容易发生塑性变形。

(3)查看上部荷载单独影响。

用户也可以通过对不同荷载步的计算结果的操作,单独查看外荷载的影响。

LCDEF,1,1,1, !将第1个子步定义为荷载工况1

LCDEF,2,1,15 !第15步为工况2

LCASE,2 !调入第2工况

LCOPER,SUB,1 !减去第1工况

PLNSOL,U,Y !绘制Y向位移云图

PLNSOL,S,Y,0,1 绘制Y向应力

上部荷载产生的位移如图17-17所示,上部荷载产生的应力如图17-18所示。


图17-17 上部荷载产生的位移


图17-18 上部荷载产生的应力

本节主要以命令流为主进行了建模及分析,其方便性相信读者已深有体会。
