(1)施加约束。
本例在图17-5的整体模型上,对称面X=0和Z=0处施加对称约束。
模型底面Y=-2施加Y方向自由度约束。顶面为自由面,其余3个侧面约束其UX,UZ的平动自由度。
对称面及底面约束情况如图17-6对称面及底面约束所示。外侧立面约束如图17-7所示。

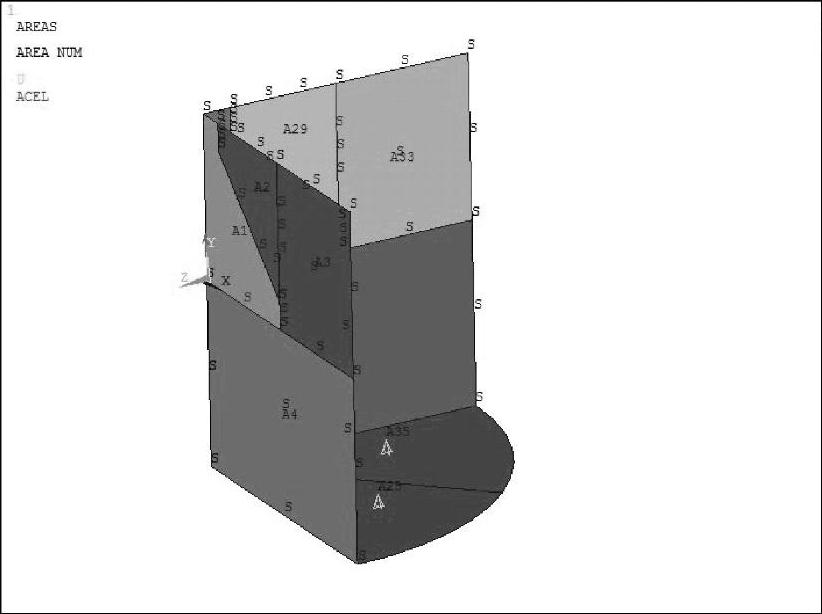

图17-6 对称面及底面约束

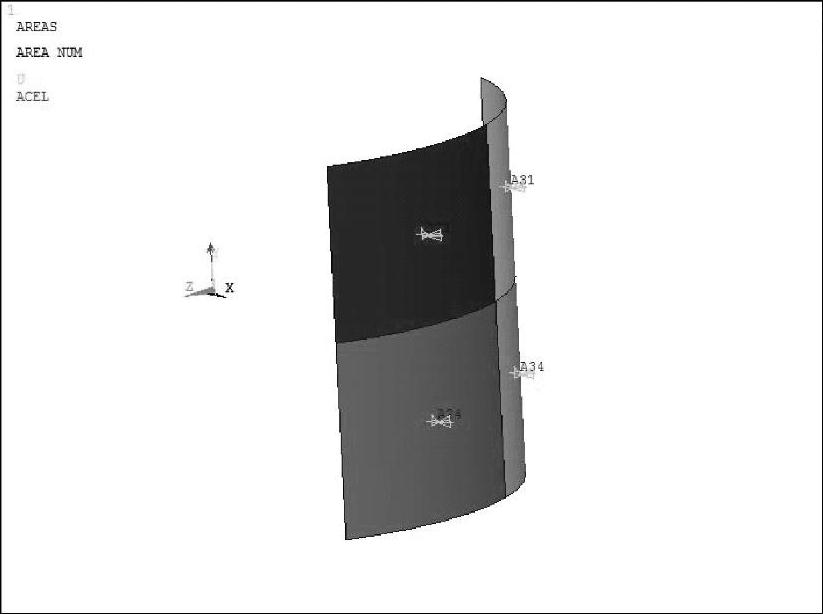

图17-7 外侧立面约束
具体约束命令如下。
/SOLU!进入求解模块
!施加对称约束
ASEL,S,LOC,X,0 !选择X=0的面
ASEL,A,LOC,Z,0 !选择Z=0的面
DA,ALL,SYMM !施加对称约束
!约束底面
ASEL,S,LOC,Y,-2
DA,ALL,UY
!施加水平方向约束
ASEL,S,,,21,31,10
ASEL,A,,,24,34,10
DA,ALL,UX
DA,ALL,UZ
(2)施加重力荷载。(www.daowen.com)
模型受荷载分两个Step,第1步为受重力荷载,第2步添加上部传递到基础顶面的荷载。我们先进行第1步分析。
ALLSEL !拾取所有实体
ACEL,0,9.8,0 !施加沿Y轴重力加速度
SOLVE !求解
FINISH
进行后处理时,选择FIRSTSET即可查看本步结果。
(3)施加上部荷载。
/SOLU !重新进入求解模块
ASEL,S,,,9,15,6 !选择基础顶面
SFA,ALL,4,PRES,,50000 !对面施加压力
!设置求解项
ANTYPE,STATIC !分析类型为静力分析
TIME,1 !加载时间1s
NSUB,100 !荷载子步数100
OUTRES,ALL,ALL !结果输出设置
ALLSEL !
GPLOT !绘图设置
SOLVE !开始求解
FINISH!

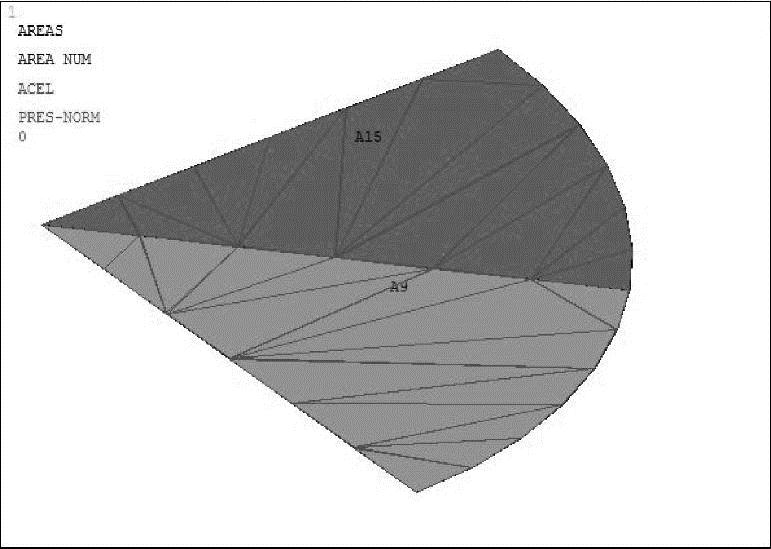

施加荷载效果如图17-8所示。
图17-8 施加面荷载
