本例采用APDL方式进行分析。

（1）定义单元类型及材料属性。

FINISH ！

/CLEAR ！

/PREP7 ！进入前处理器

ET，1，PLANE182 ！定义过渡单元

ET，2，SOLID65 ！定义最终材料单元

MP，EX，1，2.5E10 ！桩的弹性模量

MP，NUXY，1，0.2 ！桩的泊松比

MP，DENS，1，2700 ！桩的密度

MP，EX，2，2.5E7 ！土的弹性模量

MP，NUXY，2，0.45 ！土的泊松比

MP，DENS，2，2000 ！土的密度

TB，DP，2 ！定义DP参数

TBDATA，1，10，30，30 ！黏聚力C为10，摩擦角为30°，膨胀角为30°

（2）建立平面模型。

K，1 ！建立模型关键点

K，2，1.5

K，3，1.5，0.3

K，4，0.3，1.5

K，5，0.3，1.8

K，6，0，1.8

K，7，1.5，1.8

K，8，3，1.8

K，9，3，0

K，10，3，-2

K，11，0，-2

∗DO，I，1，5 ！连接关键点生成直线

L，I，I+1

∗ENDDO

L，1，6

L，3，7

L，5，7

∗DO，I，7，10

L，I，I+1

∗ENDDO

L，2，9

L，11，1

/PNUM，LINE，1

LPLOT

AL，1，2，3，4，5，6 ！显示直线编号，以便生成面

AL，3，4，8，7 ！绘制直线

AL，2，7，9，10，13 ！通过线围成基础的面

AL，1，13，11，12，14 ！生成土体面

/PNUM，AREA，1(www.daowen.com)

APLOT

AGLUE，ALL

NUMMRG，ALL ！显示面

NUMCMP，ALL ！粘贴各部分

生成几何模型如图17-2所示。

下面进行网格划分，将其转换成有限元模型。

！划分单元

LSEL，S，，，2，8，1 ！选择直线L2～L8

LSEL，U，，，3 ！在L2～L8中去除L3

LESIZE，ALL，0.15 ！设定直线划分单元的尺寸

LSEL，S，，，3 ！选择L3

LESIZE，ALL，，，10 ！划分为10份

LSEL，S，，，ALL ！反选L2～L8

LSEL，U，，，2，8，1

LESIZE，ALL，0.15 ！设置其余各直线划分尺寸

AMESH，1，4 ！划分面

划分生成的有限元面模型如图17-3所示。

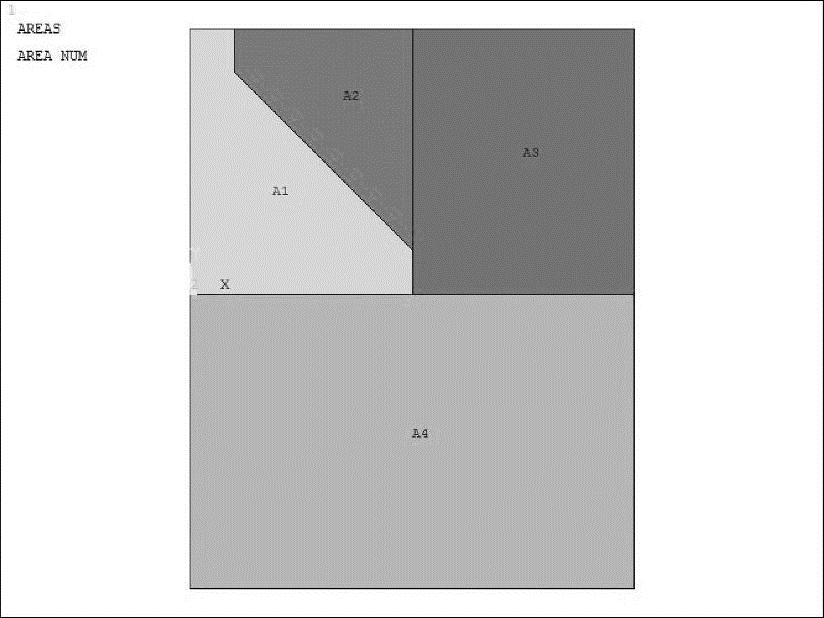

图17-2 平面几何模型

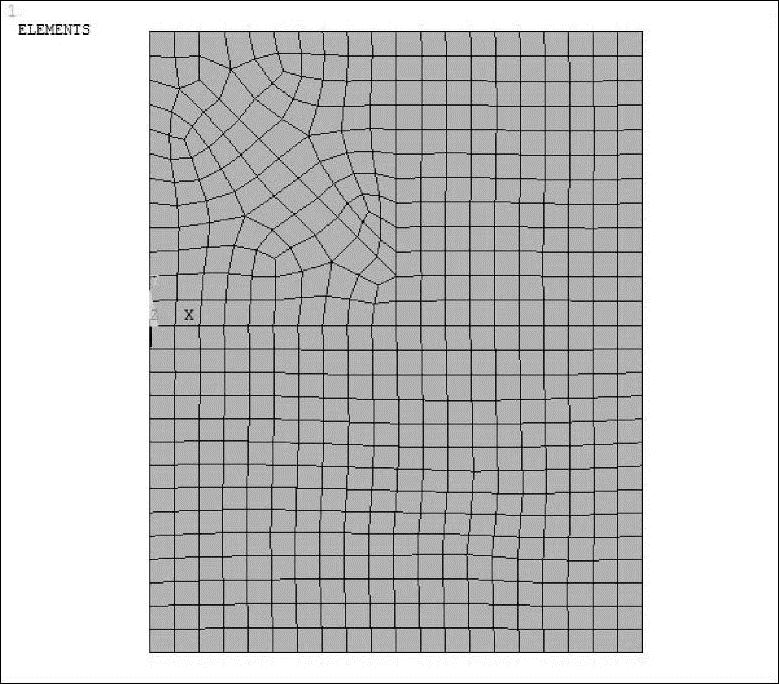

图17-3 划分后的面

下面进行面的旋转操作，将其生成柱体。

注意：SOLID单元不能进行AMESH操作，因此之前我们一直采用的是PLANE单元。

在拉伸操作中，我们要设置拉伸后的生成单元类型。借助这种方式，我们可以将最终的立体模型变化为SOLID65单元。

EXTOPT，ESIZE，3，0， ！设置拉伸单元份数

EXTOPT，ACLEAR，1 ！拉伸后清除多余面

TYPE，2 ！拉伸后采用SOLID65单元

MAT，1

VROTAT，1，，，，，，6，11，-90，2 ！将A1沿K6，K11所在轴负向旋转90°

TYPE，2 ！重新定义单元及材料属性

MAT，2

VROTAT，2，3，4，，，，6，11，-90，2 ！将A2～A4沿K6，K11所在轴负向旋转90°

NUMMRG，ALL ！重复单元的合并

NUMCMP，ALL ！编号的压缩重排

ALLSEL

/VIEW，1，1，1，1

EPLOT

旋转后生成有限元模型。

基础模型如图17-4所示，包括地基土的1/4模型如图17-5所示。

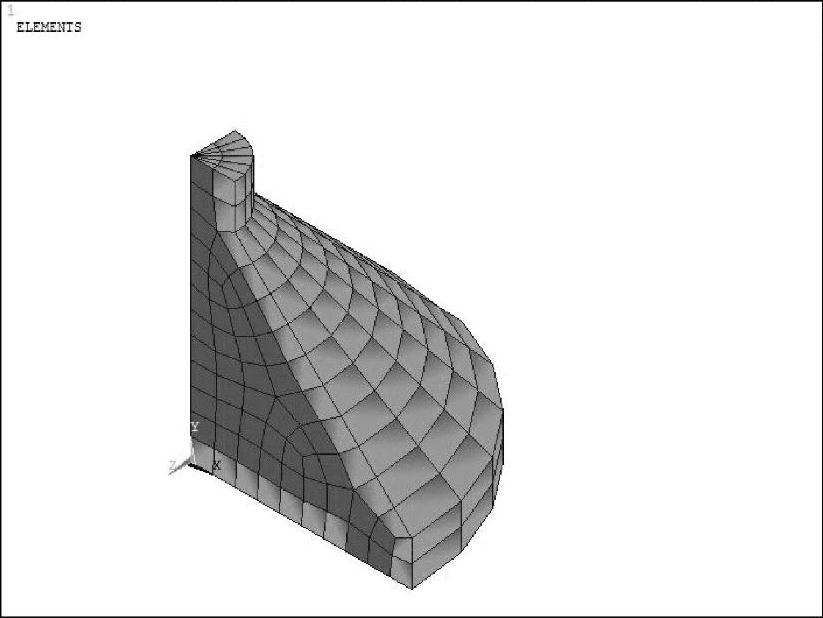

图17-4 基础模型

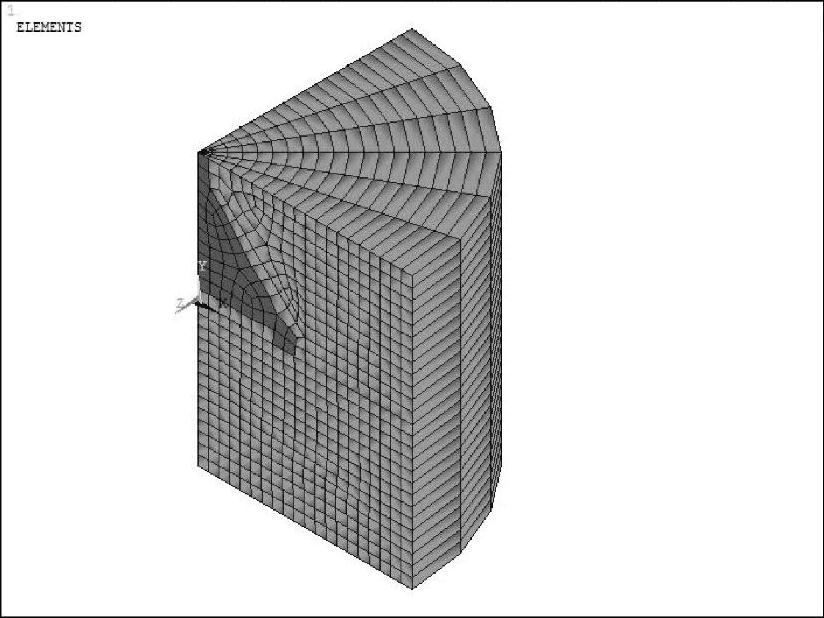

图17-51 /4模型
