求解完成，查看计算结果。

（1）显示结构变形。

进入通用后处理器。通过路径Main Menu＞General Postproc＞Plot Results＞Deformed Shape可以查看结构变形。

相应的命令流如下。

/POST1 ！进入通用后处理器

PLDISP，2 ！绘制变形图

结构正立面变形图如图15-43所示，侧立面变形图如图15-44所示。

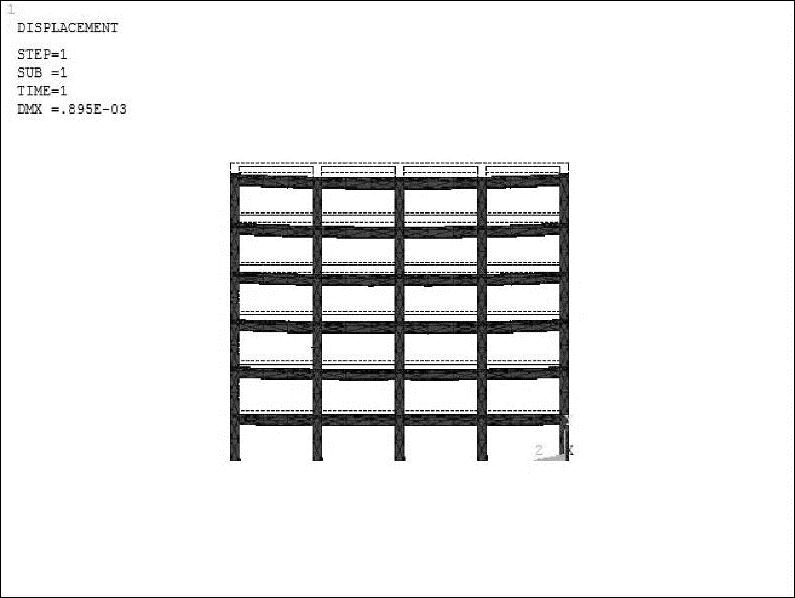

图15-43 结构正立面变形图

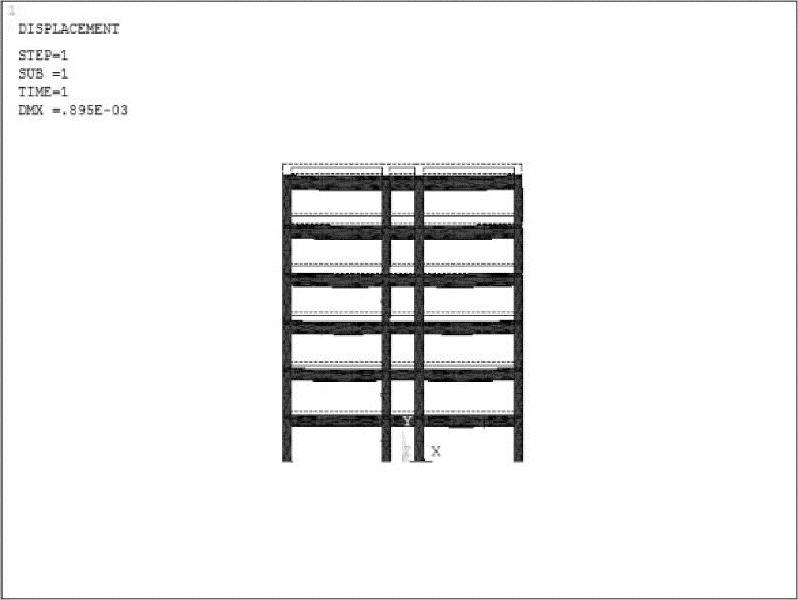

图15-44 结构侧立面变形图

由图可见，变形主要发生在梁的跨中。最大变形0.895E-3，变形很小。

变形主要是由梁的弯曲挠度和柱子的轴向压缩引起的，以梁变形为主，柱子的轴向变形相对较小。在跨度较小时，梁的挠度也很小。

（2）位移云图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择DOF Solution可以查看位移云图。

相应的命令流如下。

PLNSOL，U，Y，0，1 ！绘制Y向位移云图

PLNSOL，U，SUM，0，1 ！绘制总位移云图

得到结构Y向位移云图如图15-45所示，结构位移总云图如图15-46所示。

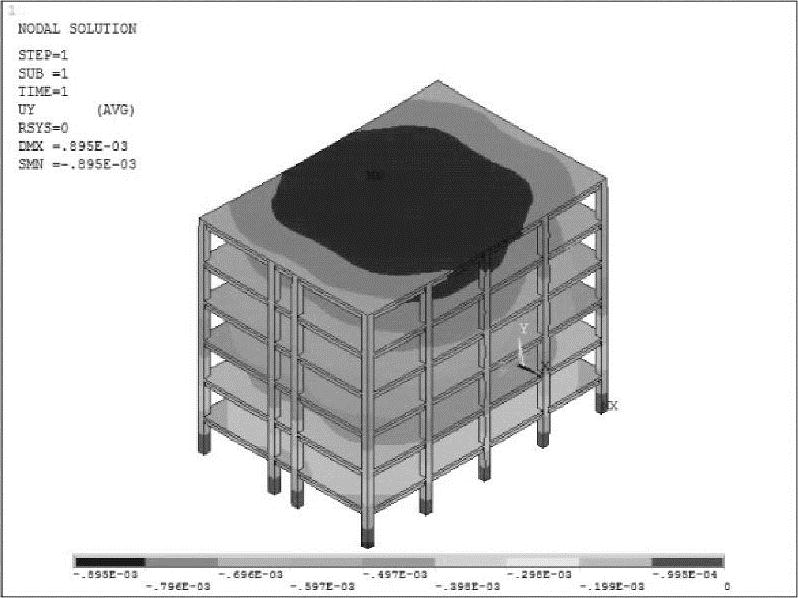

图15-45 结构Y向位移云图(www.daowen.com)

图15-46 结构位移总云图

（3）显示主应力云图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择Stress，可以查看Y方向应力的云图，如图15-47所示。

在GUI界面中选择Utility＞Plot Ctrls＞Device Options命令，在弹出的对话框中选中Vec-torMode右侧的On复选框，可以查看应力矢量，如图15-48所示。

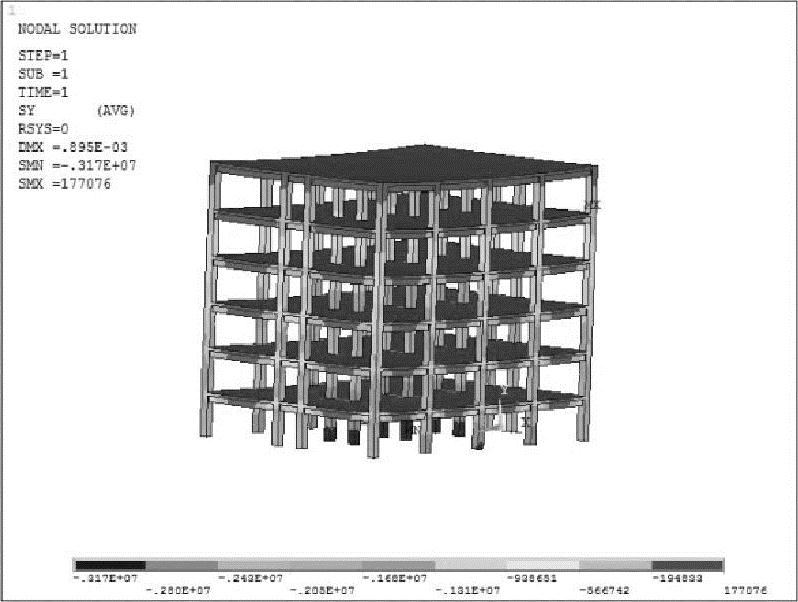

图15-47 Y向应力云图

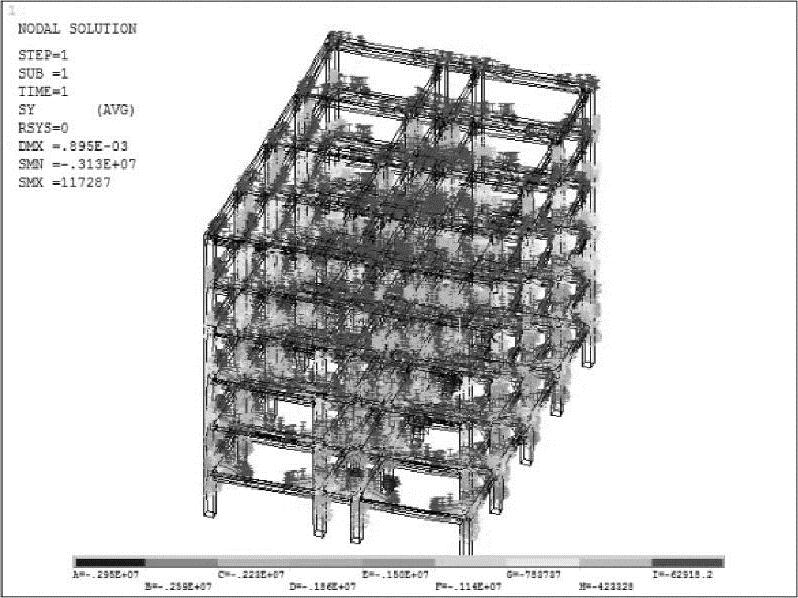

图15-48 Y向应力强度矢量图

本阶段命令流如下。

！进入通用后处理器

/POST1

PLDISP，2 ！绘制变形图

PLNSOL，U，Y，0，1 ！绘制Y方向位移云图

PLNSOL，U，SUM，0，1 ！绘制总位移云图

！打开矢量开关

/DEVICE，VECTOR，1

PLNSOL，U，Y，0，1 ！Y方向变形等值线

PLNSOL，S，Y，0，1 ！Y方向应力等值线
