ANSYS17.0有限元分析入门精通

(1)定义分析类型。

在GUI界面中选择Main Menu>Solution>Analysis Type>New Analysis命令,在弹出的对话框中选中Static单选按钮

(2)施加约束。

选择各立柱与地面接触的面,即Y=0的面,施加约束。

在GUI界面中选择Utility Menu>Select>Entities命令打开Select Entities对话框,如图15-41所示。在第1个下拉列表框中选择Areas,在第2个下拉列表框中选择By Location,然后选中Ycoordinates单选按钮,在输入框中输入0,单击OK按钮,完成对象的拾取。

在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Areas命令,在弹出的对话框中单击Pick All按钮。在弹出的对话框中选择ALLDOF,单击OK按钮,对所有底面施加全部自由度的约束,如图15-42所示。

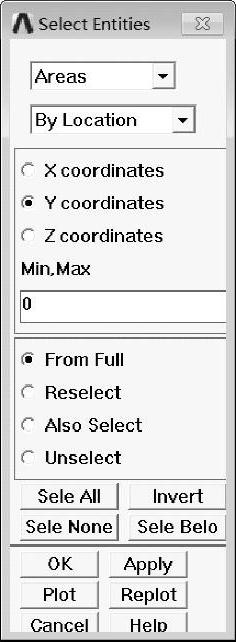

图15-41 选取实体


图15-42 施加地面约束(底面仰视图)

(3)施加重力。

首先通过路径Utility Menu>Select>Everything,选取所有实体。(www.daowen.com)

在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Inertia>Gravity>Global命令,在弹出的对话框中设置ACELY为10,单击OK按钮,对整体施加重力荷载。

(4)通过路径Main Menu>Solution>Solve>Current LS,开始求解。

本阶段命令流如下。

/SOLU !进入求解器

ANTYPE,0 !选择分析类型

ASEL,S,LOC,Y,0

DA,all,ALL, !约束所有自由度

ALLSEL,ALL !选择所有实体

ACEL,0,10,0, !施加重力荷载

SOLVE !求解

FINISH !结束求解器
