求解完成后，进入后处理。

（1）查看平动变形情况。

通过以下路径查看结构变形及应变情况。

●Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu。

●Main Menu＞General Postproc＞Plot Results＞Deformed Shape。

命令流如下。

/POST1 ！进入通用后处理器

PLDISP，2 ！绘制变形图

PLNSOL，U，X，0，1 ！绘制平动位移云图

PLNSOL，U，Y，0，1

PLNSOL，U，Z，0，1

PLNSOL，U，SUM，0，1

如图15-20所示，结构最大变形331.948（单位为mm，下同）。如图15-21所示为结构的X方向变形云图，如图15-22所示为结构的Y方向变形云图，如图15-23所示为结构的Z方向变形云图。

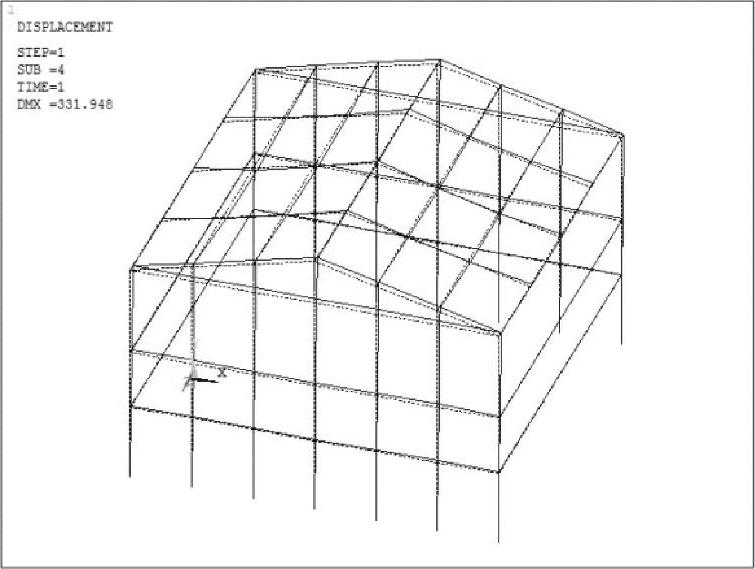

图15-20 总变形图

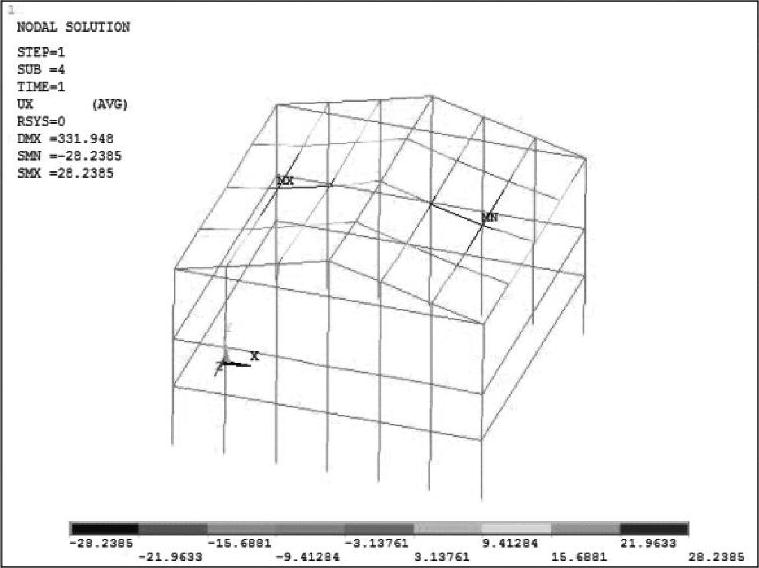

图15-21 UX云图

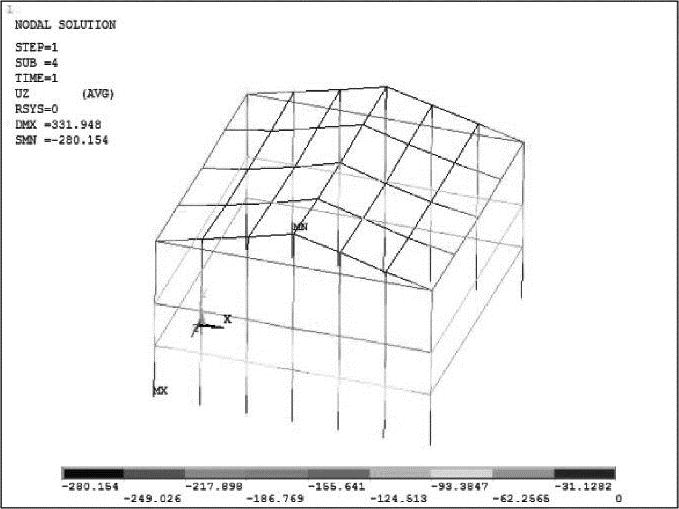

X方向最大变形UX=28.2385；Y方向最大变形UY=-211.539；Z方向最大变形UZ=-280.154。

由以上各图可见，沿Z轴方向变形最大，且变形主要发生在屋顶架的次梁。

（2）查看转动变形。

查看转动变形命令流如下。

(www.daowen.com)

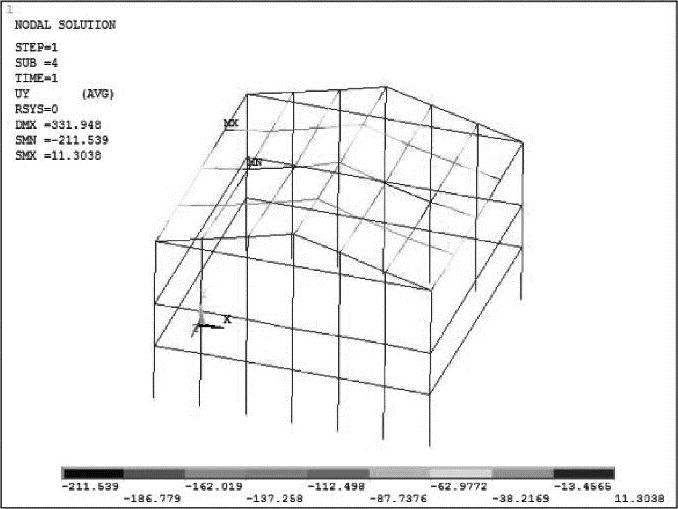

图15-22 UY云图

图15-23 UZ云图

/POST1

！绘制转动位移云图

PLNSOL，ROT，X，0，1.0

PLNSOL，ROT，Y，0，1.0

PLNSOL，ROT，Z，0，1.0

PLNSOL，ROT，SUM，0，1.0

FINISH

图15-24所示为绕X轴的转动变形，图15-25所示为绕Y轴的转动变形。

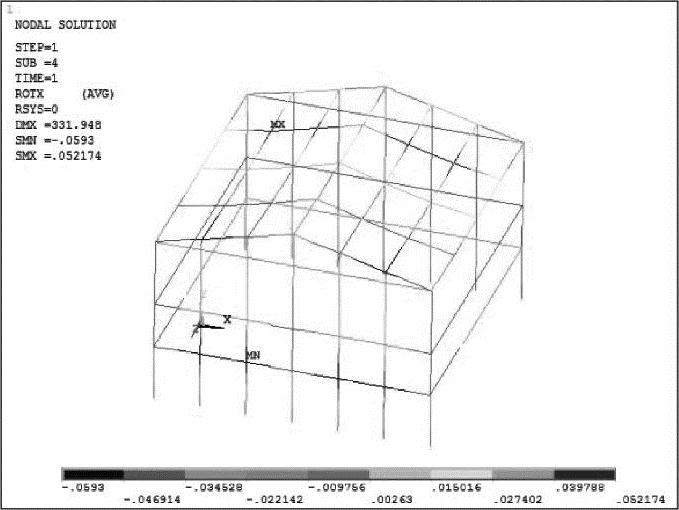

图15-24 ROTX云图

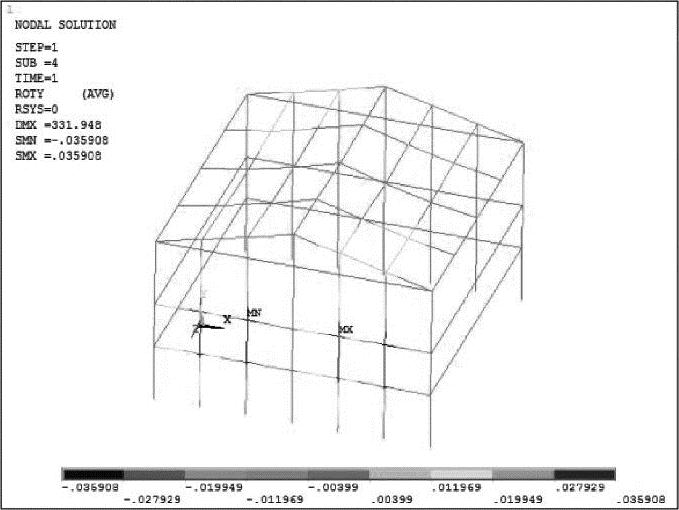

图15-25 ROTY云图

图15-26所示为绕Z轴的转动变形，图15-27所示为转动总变形。

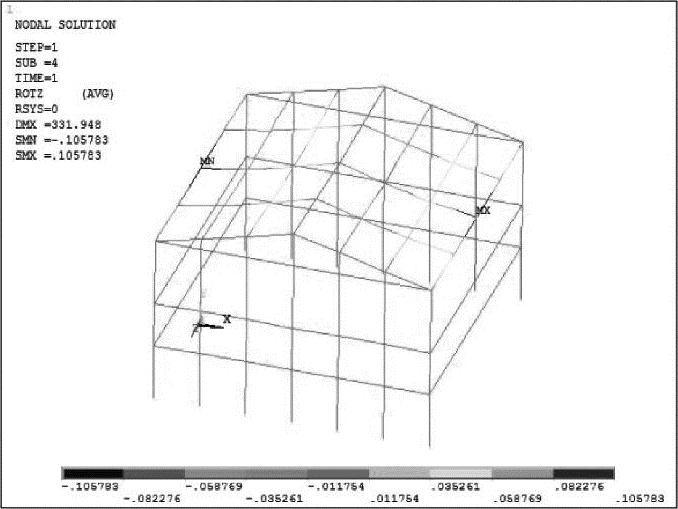

图15-26 ROTZ云图

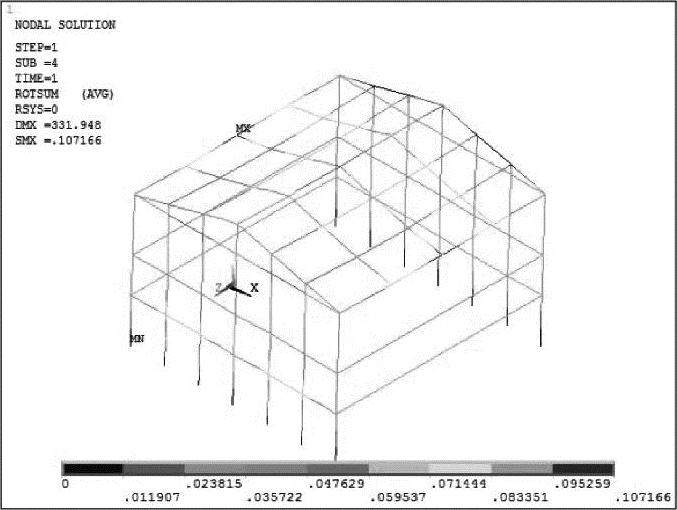

图15-27 转动总变形图

绕X轴转动变形最严重处为屋顶；绕Y轴转动变形最严重处为迎风面；绕Z轴转动变形最严重处为屋顶中部。整体来看，边缘梁中点处是最危险的。
