（1）混凝土的应力分析。

梁在弯矩作用下产生应力，其中压应力由混凝土承担，拉应力由钢筋承担。

先获取计算数据。通过路径Main Menu＞General Postproc＞Read Results＞Last Set，获取混凝土最大压应力值。在GUI界面中选择Utility Menu＞Parameters＞Get Scalar Data＞Results Data＞Nodal Results命令，在弹出的对话框中设置参数名为SCON，单元号为混凝土截面节点号17，选择Stress＞SZ。

获取数据命令流如下：

/POST1

SET，LAST

∗GET，SCON，NODE，17，S，Z

在GUI界面中选择Main Menu＞General Postproc＞List Results＞Sorted Listing＞Sort El-ems，在弹出的对话框中设置单元号为1，在下拉列表框中选择ST。

命令流如下：

ETAB，ST，LS，1，，

在GUI界面中选择Utility Menu＞Parameters＞Get Scalar Data＞Results Data＞Elemtableda-ta命令，在弹出的对话框中设置自定义标签为STL，单元号为1，在下拉列表框中选择ST。

命令流如下。

ETAB，ST，LS，1

ESORT，ST

显示数据。在GUI界面中选择Utility Menu＞Parameters＞Scalar Parameters命令，在弹出的Scalar Parameters对话框中显示出钢筋抗拉应力和混凝土抗压应力，如图14-34所示。

命令流如下。

∗GET，STL，SORT，，MAX

∗STATUS，PARM

绘制截面法向应力云图。在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞NodalSolu命令，在弹出的对话框中选择Stress＞Z-Component of stress，单击OK按钮，结果如图14-35所示。

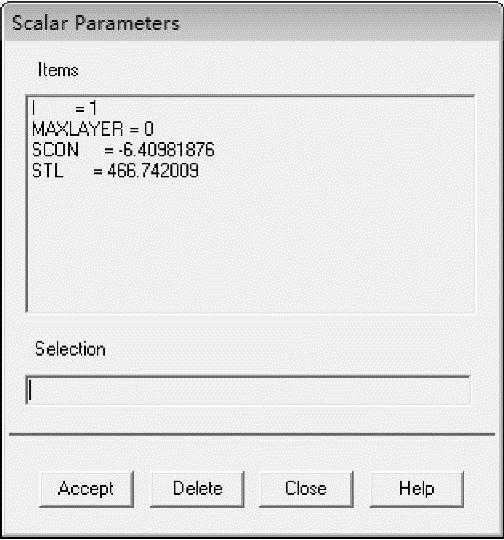

图14-34 标量参数结果

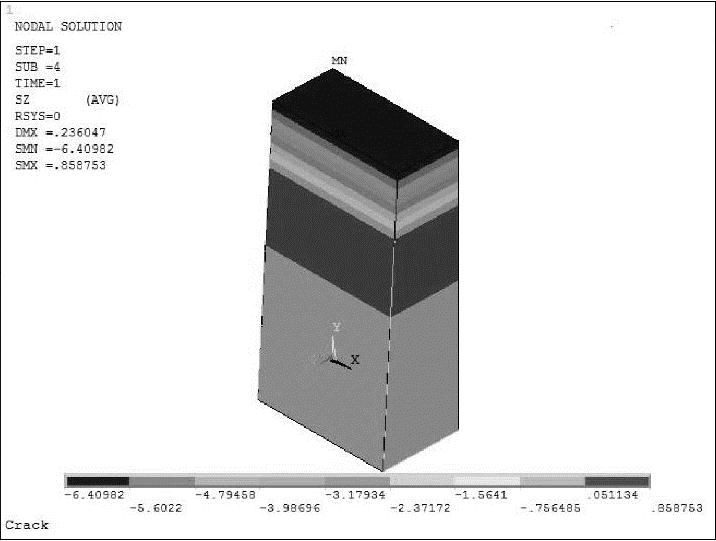

图14-35 Z向应力云图

（2）混凝土的变形及应变分析。

绘制截面变形图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Deform Shape命令，在弹出的对话框中选中Def+undefedge单选按钮，单击OK按钮，得到如图14-36所示变形图。

绘制截面Z向变形云图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu，在弹出的对话框中选择DOF Solution＞Z-Component of displacement，单击OK按钮，结果如图14-37所示。(www.daowen.com)

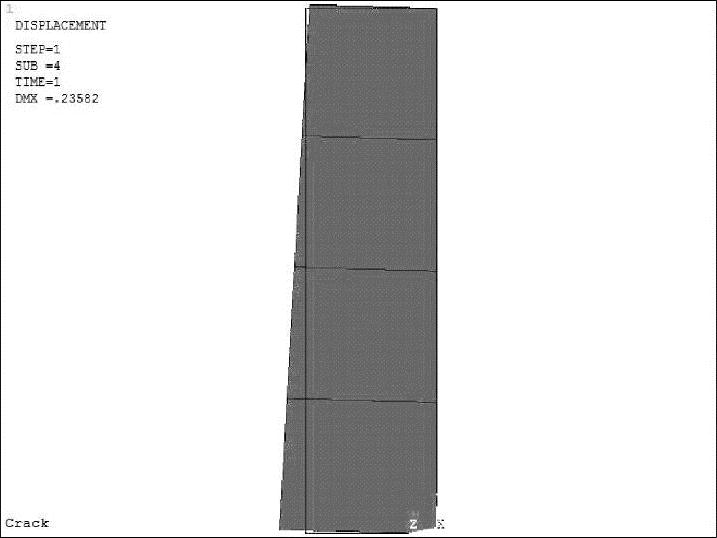

图14-36 变形图

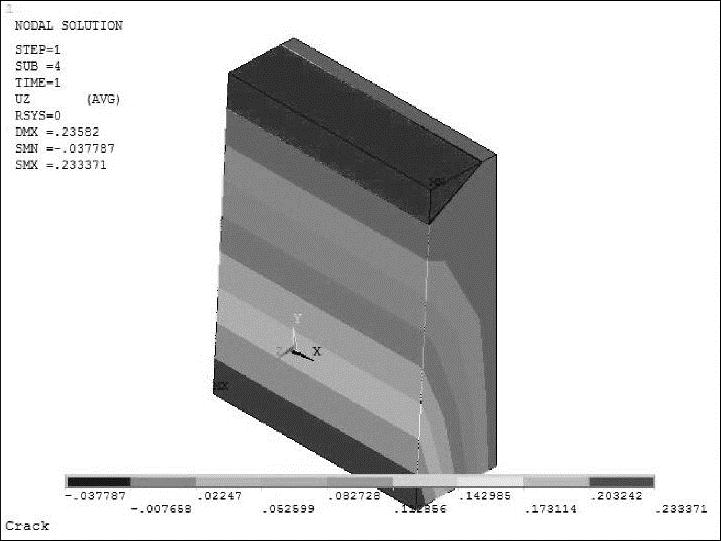

图14-37 Z向变形云图

查看应变云图。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择Total Mechanical Strain，单击OK按钮可以查看相应的应变状态。

选择1st Principal Total Mechanical Strain，单击OK按钮，得到第1主应变云图，如图14-38所示。

选择Total Mechanical Strain Intensity，单击OK按钮，得到应变密度云图，如图14-39所示。

读取应变的命令流如下：

PLNSOL，U，Z，0，1

PLNSOL，EPTO，1，0，1.0

PLNSOL，EPTO，INT，0，1.0

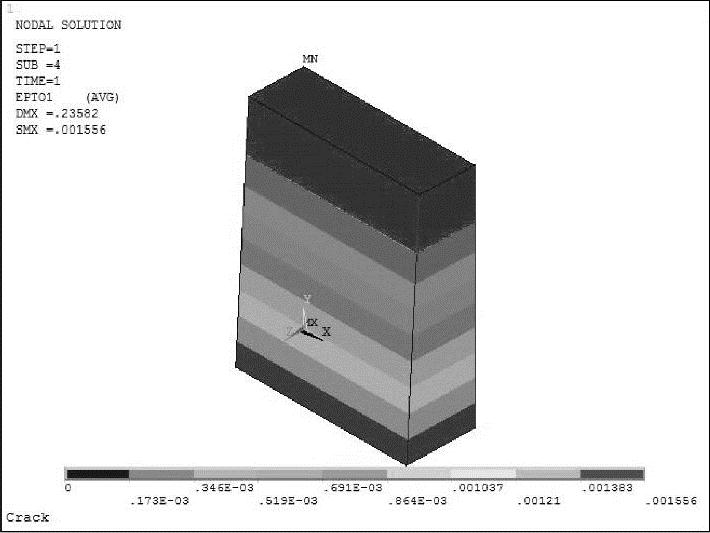

图14-38 第1主应变云图

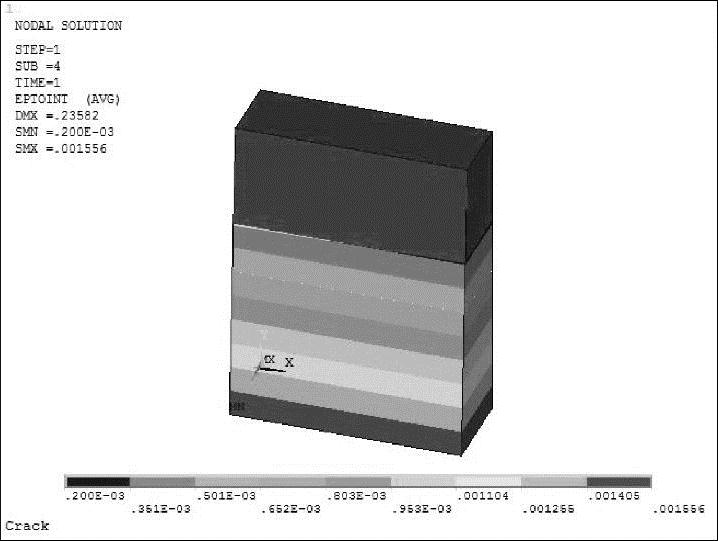

图14-39 应变密度云图

（3）混凝土开裂。

观察开裂情况。

在GUI界面中选择Utility Menu＞Plot Ctrls＞Device Options命令，在弹出的对话框中选中[/DEVI]Vectormode（wireframe）右侧的On复选框，以观察内部裂纹情况。

通过路径Main Menu＞General Postproc＞Plot Results＞Conc Plot＞Crack/Crush查看裂纹情况，如图14-40所示。

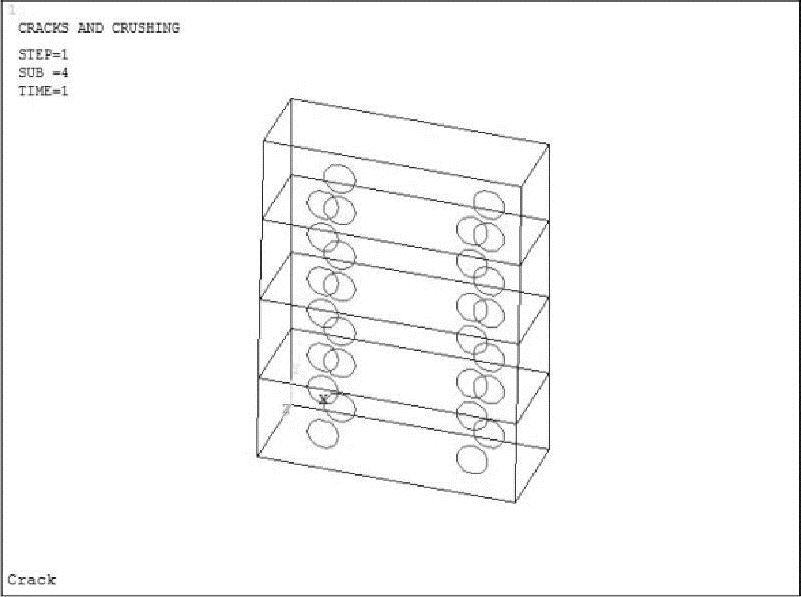

图14-40 混凝土开裂

查看裂纹的命令流如下。

/DEVICE，VECTOR，1

PLCRACK

FINISH
