(1)建立约束方程。

为了实现平截面假定,同时使节点能够有转动自由度,需要在截面上的节点建立约束方程。

在ANSYS中可以由用户自己添加约束方程,方法如下。

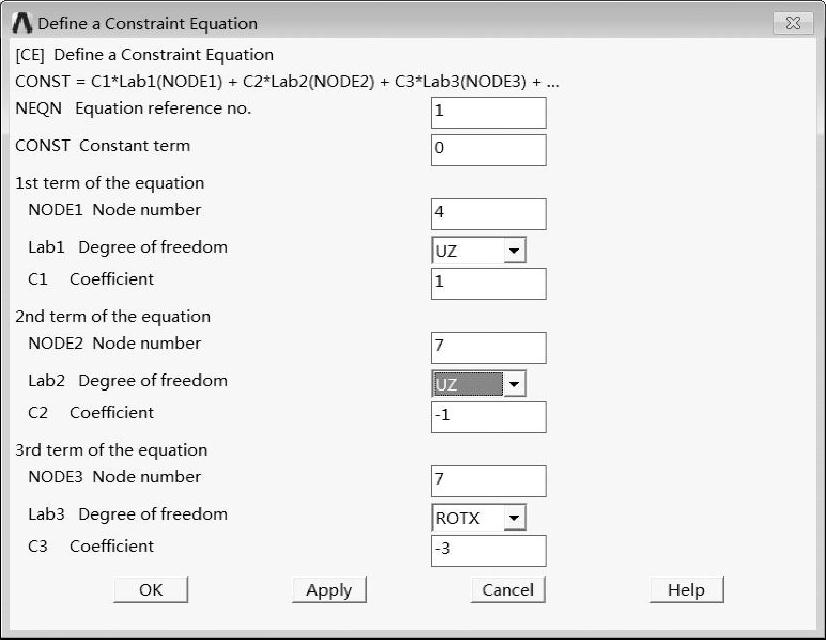

在GUI界面中选择Main Menu>Prepro-cessor>Coupling/Ceqn>Constraint Eqn命令,弹出Definea Constraint Equation(约束方程定义)对话框,如图14-31所示。在各输入框中分别输入所定义的约束及其系数,然后单击OK按钮即可。


图14-31 Definea Constraint Equation对话框

本例中,需要定义的数据依次如下,只要按顺序输入对话框即可。

●第1个方程:1,0,4,UZ,1,7,UZ,-1,7,ROTX,-3。

●第2个方程:2,0,6,UZ,1,7,UZ,-1,7,ROTX,-1.5。

●第3个方程:3,0,8,UZ,1,7,UZ,-1,7,ROTX,1.5。

●第4个方程:4,0,5,UZ,1,7,UZ,-1,7,ROTX,3。

●第5个方程:5,0,1,UZ,1,11,UZ,-1,11,ROTX,-3。

●第6个方程:6,0,12,UZ,1,11,UZ,-1,11,ROTX,-1.5。

●第7个方程:7,0,10,UZ,1,11,UZ,-1,11,ROTX,1.5。

●第8个方程:8,0,9,UZ,1,11,UZ,-1,11,ROTX,3。

由于采用命令流方式,可以使用复制、粘贴等操作,因此在有重复操作的部分,建议尽量使用命令流方式。相应的命令流如下。

/PREP7

!定义8个约束方程

CE,1,0,4,UZ,1,7,UZ,-1,7,ROTX,-3,

CE,2,0,6,UZ,1,7,UZ,-1,7,ROTX,-1.5,

CE,3,0,8,UZ,1,7,UZ,-1,7,ROTX,1.5,

CE,4,0,5,UZ,1,7,UZ,-1,7,ROTX,3,

CE,5,0,1,UZ,1,11,UZ,-1,11,ROTX,-3,

CE,6,0,12,UZ,1,11,UZ,-1,11,ROTX,-1.5,

CE,7,0,10,UZ,1,11,UZ,-1,11,ROTX,1.5,

CE,8,0,9,UZ,1,11,UZ,-1,11,ROTX,3,

(2)施加约束。

进入求解模块Solution。

①设模型后立面为固定面,即在Z=0平面上约束全部自由度。

在GUI界面中选择Utility Menu>Select>Entities命令,弹出Select Entities对话框。拾取对象选择Nodes,拾取方式选择By Location,选中Z Coordinates单选按钮,在输入框中输入0,单击OK按钮,完成节点的选择。

在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Nodes命令,在弹出的对话框中单击Pick All按钮,在弹出的对话框中选择AllDOF,单击OK按钮,约束效果如图14-32所示。(www.daowen.com)

相应命令流如下。

NSEL,,LOC,Z,0

D,ALL,ALL

②在Z=150面上施加Y和Z方向的旋转约束。

在GUI界面中选择Utility Menu>Select>Entities,拾取Z=150的所有节点,方法同Z=0截面节点的拾取。

命令流如下。

NSEL,,LOC,Z,150

在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Nodes命令,在弹出的对话框中单击Pick All按钮,在弹出的对话框中选择ROTY和

ROTZ,单击OK按钮。

相应命令流如下。

D,ALL,ROTY

D,ALL,ROTZ

(3)施加弯矩

在Z=150截面上的节点7和节点11上各施加X方向的弯矩300E3。在GUI界面中选择Main Menu>Solution>Define Loads>Apply>Structural>Force/Moment>On Nodes命令,拾取节点7和节点11,单击OK按钮,在弹出的对话框中设置Lab Direction of force/mom为MX,在VALUE Force/moment value框中输入300E3,单击OK按钮,施加弯矩效果如图14-33所示。

命令流如下。

F,7,MX,300E3

F,11,MX,300E3

(4)设置求解选项。

打开自动时间步开关,将分析子步数设置为5。在GUI界面中选择Main Menu>Solution>Analysis Type>Soln Controls>Basic命令,在弹出的对话框中将Automatic time stepping设置为Prog Chosen,将Number of substeps设置为5。

(5)求解。

设置完毕后,通过路径Main Menu>Solution>Solve>Current LS开始求解。

命令流如下。

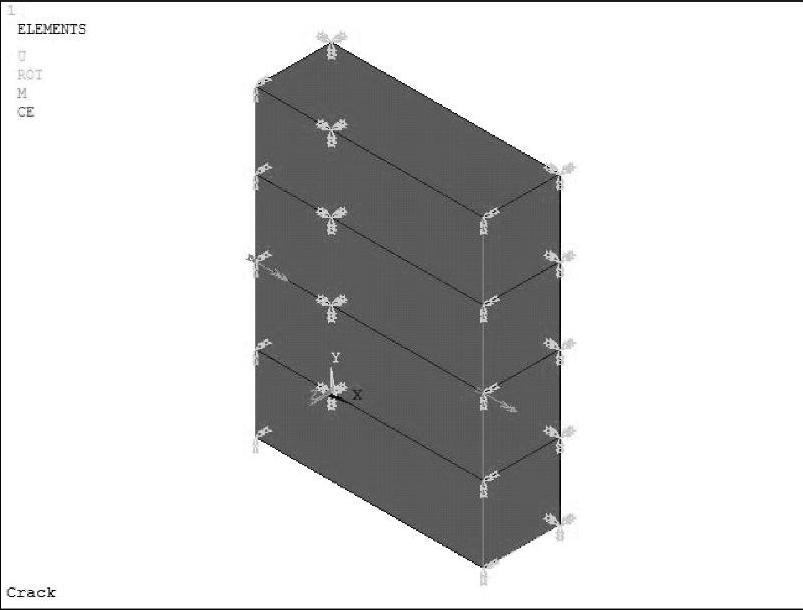

图14-32 对Z=0面施加全约束

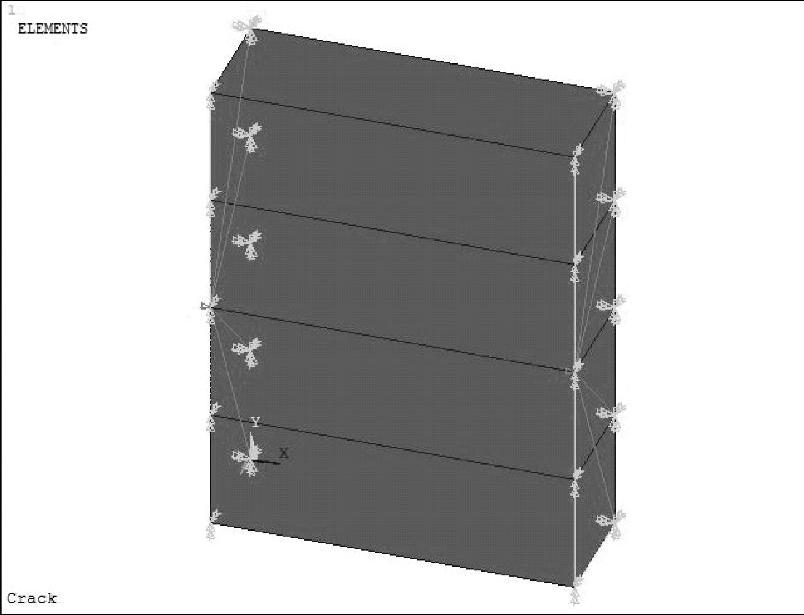

图14-33 施加弯矩

NSUBST,5,0,0 !设置分析子步数

AUTOTS,1 !激活自动时间步长

SOLVE !求解

FINI
