ANSYS17.0有限元分析:前处理步骤

(1)进入GUI界面。

启动Mechanical APDL Product Launcher 17.0,在弹出的17.0:ANSYS Mechanical APDL Product Launcher窗口中分别设置Simulation Environment、Lisence、Working Directory,在Job Name(项目名称)框中输入concrete cracks。单击Run按钮,进入GUI界面。在GUI界面中选择main menu>Preferences命令,在弹出的对话框中选择Structural。

(2)定义单元类型。

本例共3种单元类型。

●混凝土采用钢筋混凝土工程中最为常用的SOLID65单元。

●钢筋采用LINK180单元。

●选用PIPE16单元来联系约束方程区域,以便相似的节点具有足够的转动空间。

设置方法如下。

在GUI界面中选择Main Menu>Preprocessor>Element Type>Add/Edit/Delete,在弹出的Element Types对话框中单击Add按钮,利用弹出的Library of Element Types对话框添加单元SOLID65为1号单元、LINK180为2号单元。

在新版本的ANSYS中,PIPE16已不在对话框中给出,用户可以在选择了PIPE单元后在右侧的输入框中直接输入它的编号16,然后单击OK按钮即可,如图14-27所示。

相应命令流如下:

/PREP7 !进入前处理模块

ET,1,SOLID65 !定义单元1类型为SOLID65

KEYOPT,1,5,2

ET,2,LINK180 !定义单元2类型为LINK180

ET,3,PIPE16 !定义单元3类型为PIPE16

(3)设置单元选项。

在Element Types对话框中,选择SOLID65,单击Options按钮,在弹出的SOLED65 ele-ment type options对话框中设置Concrete Linear Solu output K5为Nodal stress,Stress relax after cracking K7(即之前介绍的应力释放与否的设置)为Exclude,如图14-28所示。

(4)定义实常数。

本例需要定义3个实常数。

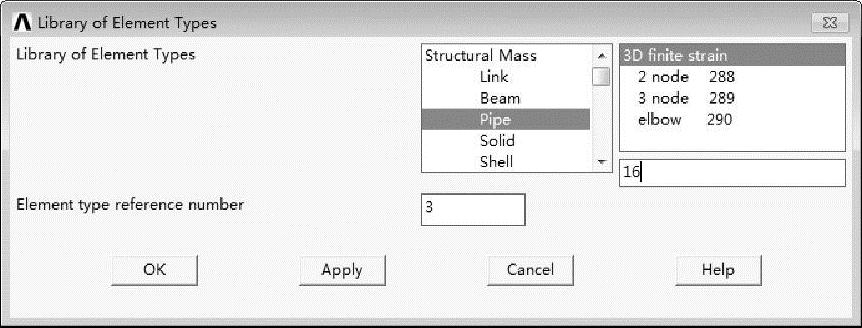

图14-27 手动输入编号

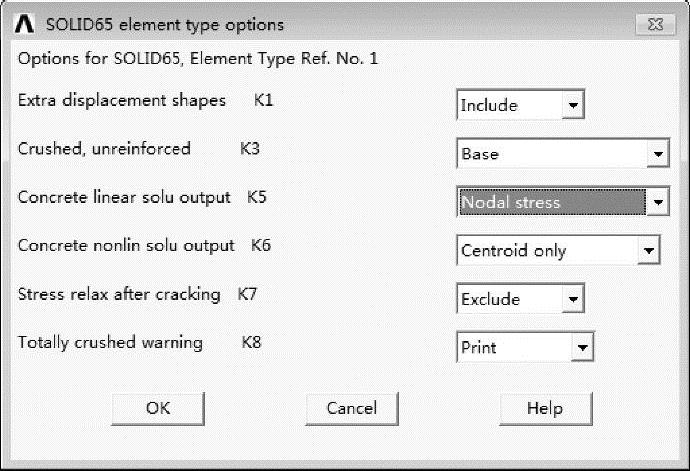

图14-28 设置节点应力输出和应力释放

为保持材料编号统一,定义第1个实常数为空值。在GUI界面中选择Main Menu>Pre-processor>Real Constants>Add/Edit/Delete命令,在弹出的对话框中单击Add按钮,在弹出的对话框中选择SOLID65,单击OK按钮,弹出Real Set Number1 for SOLID65对话框,直接单击OK按钮跳过。

定义第2个实常数:通过同样的路径打开Real Constant Set Number2,for LINK180对话框,设置截面尺寸AREA=113.1,单击OK按钮。

定义第3个实常数:通过同样的路径打开Real Constant Set Number3,for PIPE16对话框,在Outerside diameter框中输入1,在Wall thickness框中输入0.5,单击OK按钮,完成实常数设置。

相应命令流如下:

R,1

R,2,113.1

R,3,1,0.5

(5)定义材料属性。

在GUI界面中选择Main Menu>Preprocessor>Material Props>Material Models命令,弹出Define Material Model Behavior对话框。

先定义混凝土。在Material Models Available列表框中选择Structural>Linear>Elastic>Isotropic,在弹出的对话框中设置混凝土EX为20e3、PRXY为0。

接下来,在Material Models Available列表框中选择Structural>Nonlinear>Inelastic>Non-metal Plastic>Concrete,在弹出的对话框中设置Uniaxial Crushing Stress为-1(即关闭压碎),其余保持默认。

最后,定义钢筋的弹性模量泊松比,方法同混凝土,设置EX为300e3、PRXY为0.3。

此处可以使用命令流操作,方便且便于修改。具体如下。

MP,EX,1,20E3!定义混凝土材料

MP,PRXY,1,0

TB,CONC,1

TBDATA,,,,,-1(www.daowen.com)

MP,EX,2,300E3!定义钢筋材料

MP,PRXY,2,0.3

(6)建立几何模型。

在GUI界面中选择Main Menu>Preprocessor>Modeling>Create>Volumes>Block>By2Corners&Z,在弹出的对话框中设置Width=450,Height=600,Depth=150。单击OK按钮,完成长方体几何模型的建立,如图14-29所示。

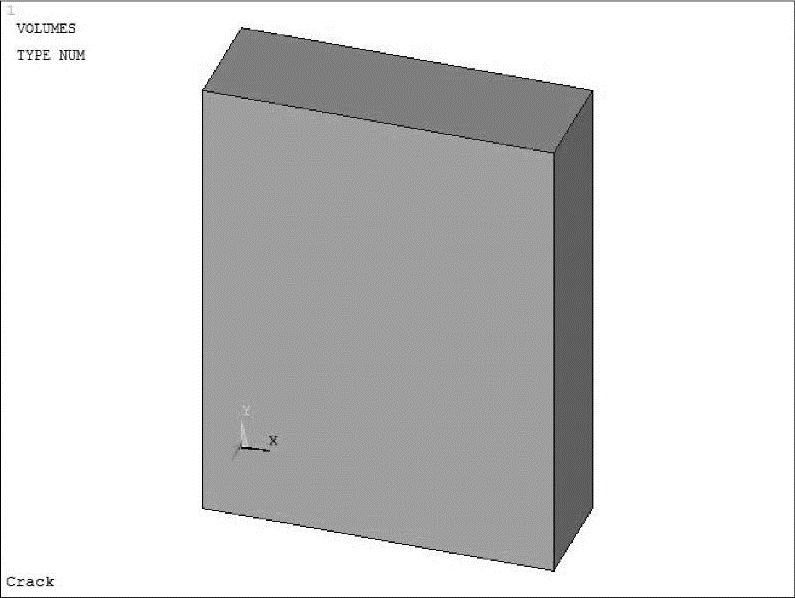

图14-29 梁段几何模型

(7)划分网格。

①划分钢筋网格。

在GUI界面中选择Main Menu>Preprocessor>Meshing>MeshTool命令,在弹出的Mesh-Tool对话框中单击Element Attributes选项组中的Set按钮,进行材料特性设置,选择TYPE为2。再在Size Controls选项组中单击Lines右侧的Set按钮,拾取侧边L9和L10,单击OK按钮,在弹出的尺寸控制对话框中设置NDIV=1,即只划分为1份。

选择直线及为其设置参数的命令流如下。

/PNUM,LINE,1 !显示线元素编号

LSEL,S,,,9,10 !拾取线9,10

TYPE,2 !为当前直线赋单元类型

MAT,2 !为当前直线赋材料类型

REAL,2 !为当前直线赋实常数

LESIZE,ALL,,,1 !控制直线划分份数

单击OK按钮,完成设置。回到MeshTool对话框,在Mesh下拉列表框中选择Lines,单击Mesh按钮,完成划分。

命令流:LMESH,ALL

②划分虚拟单元网格。

操作步骤和划分钢筋时相同,在设置材料特性时,TYPE选为3,MAT=1,REAL=3,单击OK按钮。在SizeControls选项组中单击Lines右侧的Set按钮,拾取侧边L6和L8,单击OK按钮,在弹出的尺寸控制对话框中设置NDIV=4。其余同上,完成划分。

③划分体网格。

设置TYPE为1,MAT=1,REAL=1,单击OK按钮。

相应命令流如下。

ALLSEL

TYPE,1

MAT,1

REAL,1

在Size Controls选项组中单击Lines右侧的Set按钮,拾取L4、L5、L26和L7,单击OK按钮,在弹出的尺寸控制对话框中设置NDIV=1。

LSEL,S,,,4,5

LESIZE,ALL,,,1

ALLSEL

设置划分对象为Volumes(体),网格形状为Hex,划分方式选择Mapped,单击Mesh按钮,完成划分。

划分体的命令流如下。

MSHAPE,0,3D

MSHKEY,1

VMESH,ALL

FINISH

划分后的结果如图14-30所示。

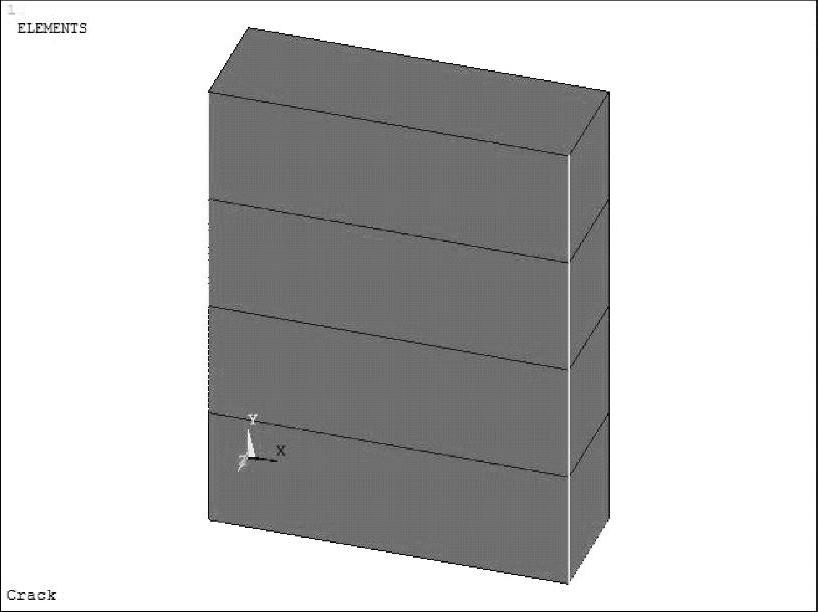

图14-30 有限元模型
