（1）结构变形。

求解结束后，可得到结构竖向变形云图。在GUI界面中选择Main Menu＞General Post-proc＞Plot Results＞Deformed Shape，得到Y方向云图，如图14-15所示。

命令流如下。

/POST1 ！进入通用后处理器

PLNSOL，U，Y，0，1 ！绘制Y方向变形图

（2）第一主应力分布。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择，单击OK按钮，即可查看第1主应力的分布情况，如图14-16所示。

命令流如下：PLNSOL，S，1，0，1

图14-15 Y方向变形云图

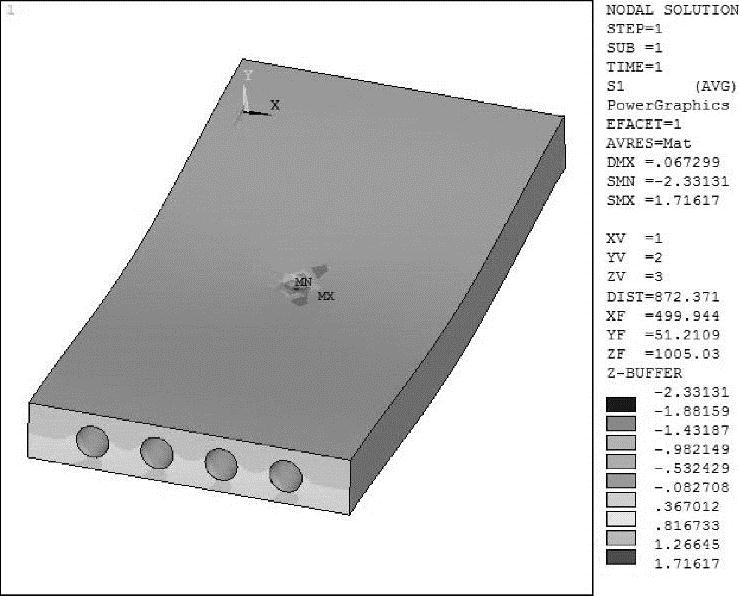

图14-16 第1主应力云图

为了更清楚地看到板内部的主应力分布情况，可以通过设置使图像只显示等值线。

在GUI界面中选择Utility Menu＞Plot Ctrls＞Device Options命令，在弹出的对话框中[/DEVI]选中Vectormode（wireframe）左侧的On复选框，再针对第1主应力绘图，即可得到如图14-17所示等值线图。

命令流如下：

/DEVICE，VECTOR，1

PLNSOL，S，1，0，1

同样，此时再查看板的变形情况，也是以等值线方式显示的，如图14-18所示。

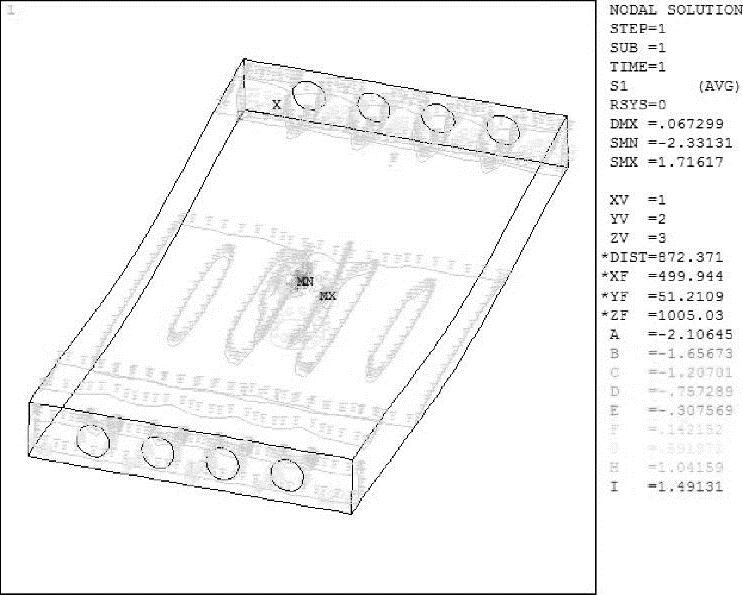

图14-17 第1主应力等值线图

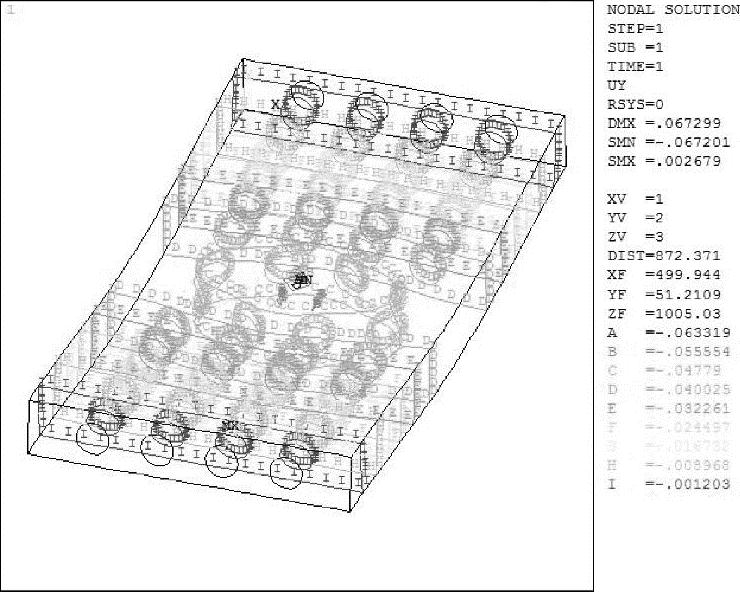

图14-18 板的变形等值线图

命令流：

PLNSOL，U，Y，0，1

（3）等效应力分布情况。

通过路径Main Menu＞General Postproc＞Element Table＞Define Table，可以定义单元表。

执行上述路径，定义单元表NMISC，5为seqv_i，即预定好了一个单元表。具体方法如下：

首先在GUI界面中选择Utility Menu＞Select＞Entities命令，通过弹出的对话框选择板单元为当前有效单元。

定义单元表。在GUI界面中选择Main Menu＞General Postproc＞Element Table＞Define Ta-ble命令，在弹出的对话框中单击Add按钮，弹出Define Additional Element Table Items对话框，如图14-19所示。设置Lab USer label for item为seqvi，Item，Comp Results data item为Byse-quence num、NMISC，5。

再通过路径Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Elem Table，利用弹出的如图14-20所示Contour Plot of Element Table Data对话框绘制该单元表。

(www.daowen.com)

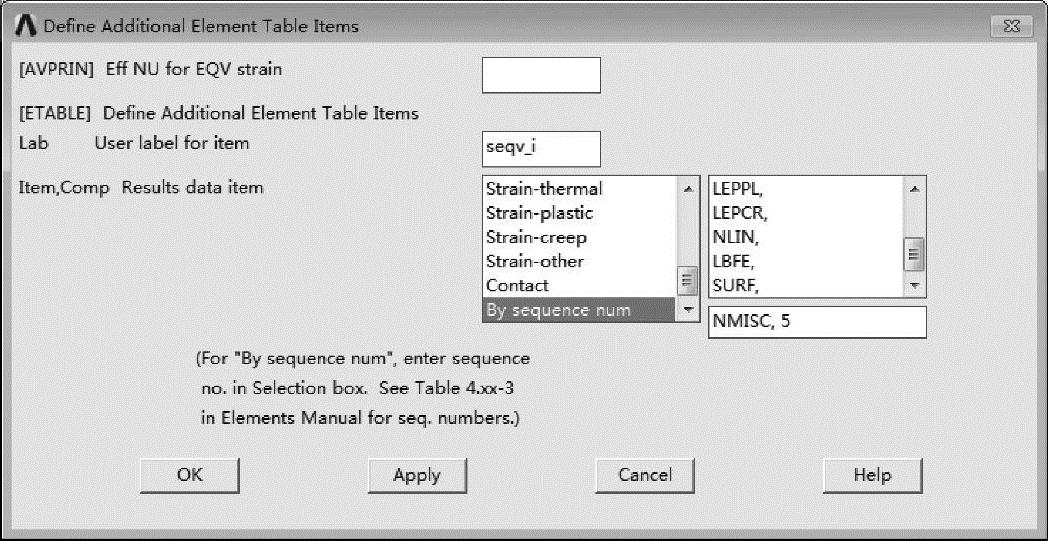

图14-19 定义钢筋平均等效应力单元表

得到SOLID单元节点I的等效应力分布，如图14-21所示。

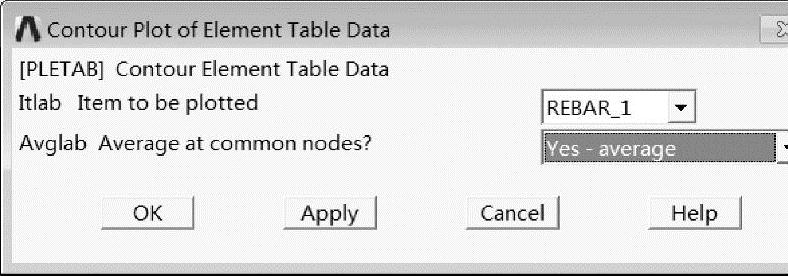

图14-20 绘制单元表数据

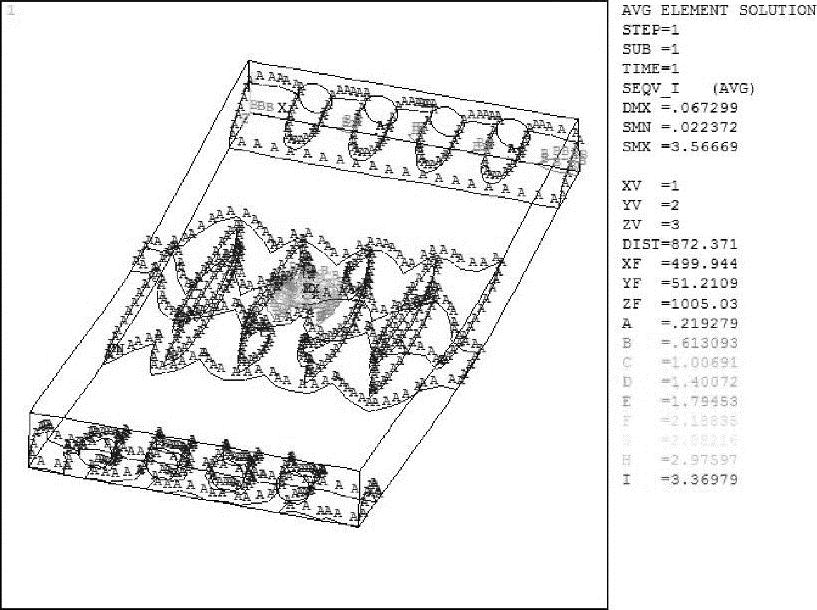

图14-21 等效应力分布图

此处命令流较复杂，如下所示。

ETABLE，SEQVI，NMISC，5

PLETAB，SEQVI，AVG

（4）查看应变状态。

在GUI界面中选择Utility Menu＞Plot Ctrls＞Device Options命令，在弹出的对话框中取消选中[/DEVI]Vectormode（wireframe）右侧的On复选框，可以重新恢复计算结果的云图视图显示。

在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，在弹出的对话框中选择Total mechanical strain，可以查看相应的应变状态。

命令流如下：

/DEVICE，VECTOR，0

PLNSOL，EPTO，1，0，1.0

PLNSOL，EPTO，INT，0，1.0 ！关闭等值线显示

/DEVICE，VECTOR，1 ！第一主应变

PLNSOL，EPTO，1，0，1.0 ！应变密度

PLNSOL，EPTO，INT，0，1.0

得到第一主应变的云图，如图14-22所示；应变密度分布如图14-23所示。

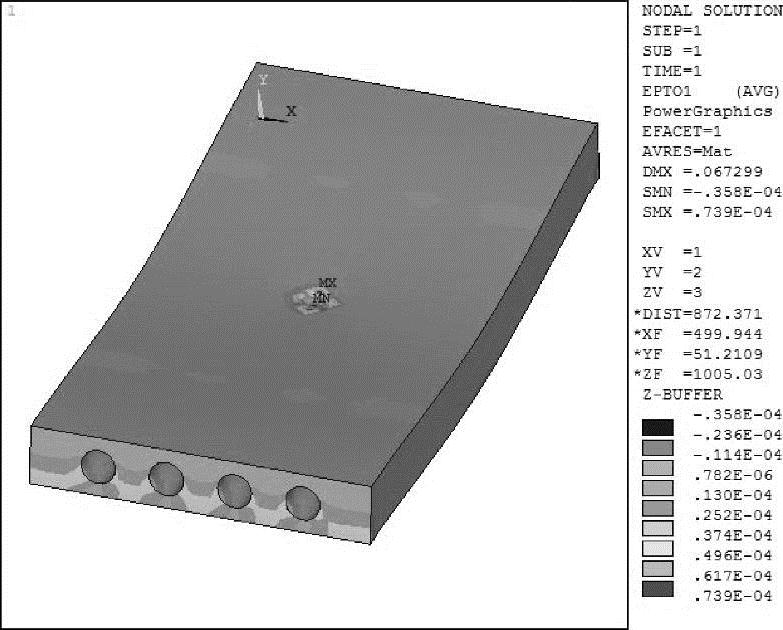

图14-22 第一主应变云图

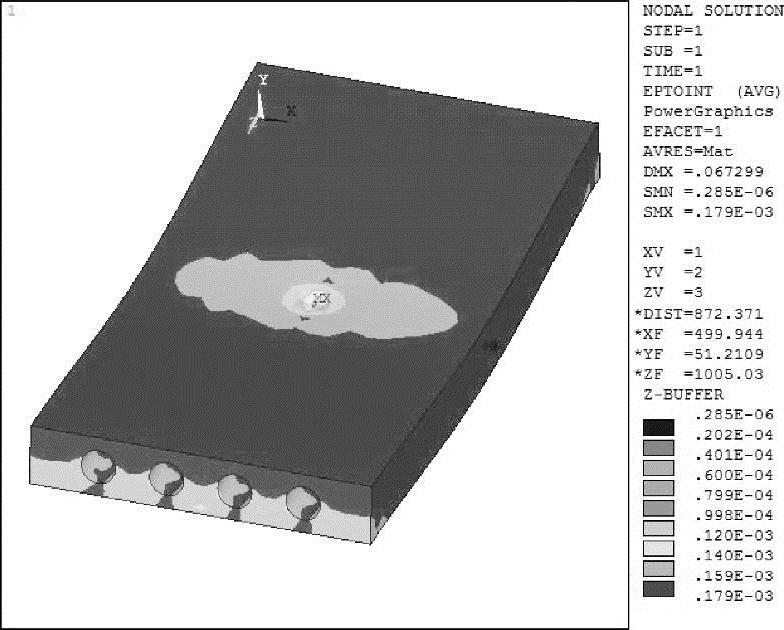

图14-23 应变密度云图

得到第一主应变的等值线，如图14-24所示；应变密度等值线分布如图14-25所示。

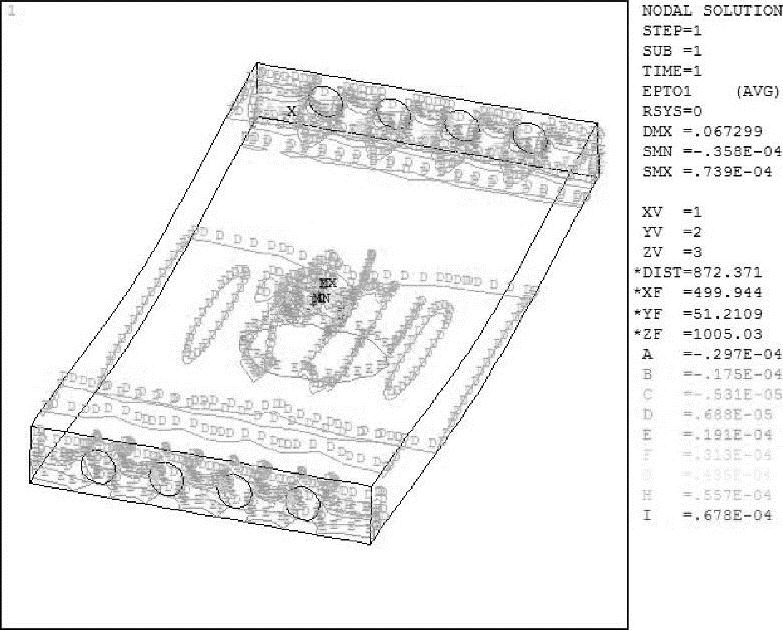

图14-24 第一主应变等值线

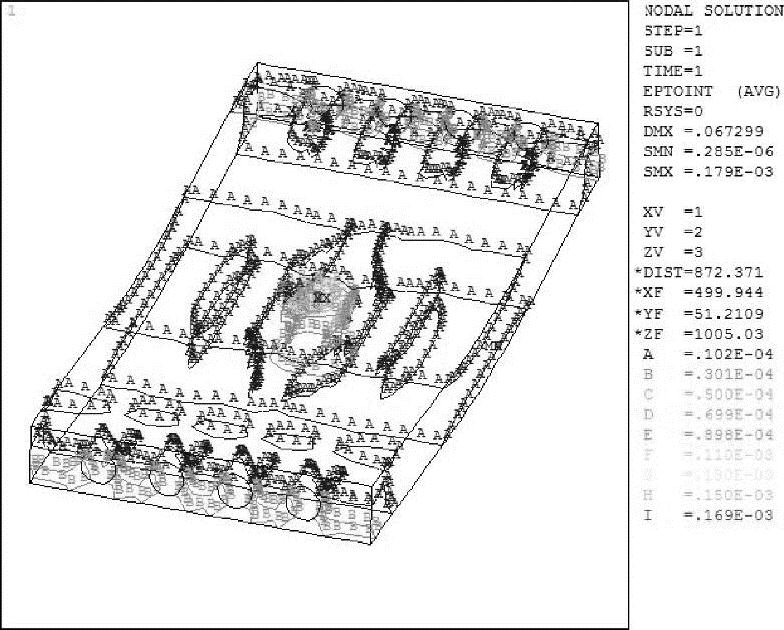

图14-25 应变密度等值线
