（1）完成静力求解后，进行动态分析，求解其在移动荷载下的瞬响应。

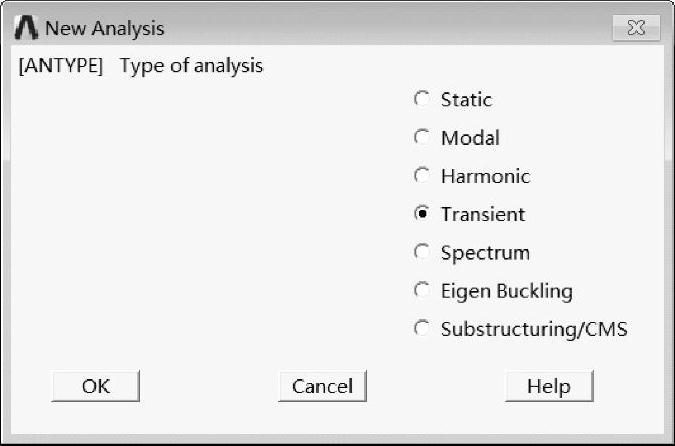

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞New Analysis命令，弹出图13-55所示的New Analysis对话框，将分析类型设置为Transient（即瞬态分析），单击OK按钮。

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Transient命令，弹出Solution Controls对话框，设置如图13-56所示，单击OK按钮。

图13-55 New Analysis对话框

图13-56 Solution Controls对话框

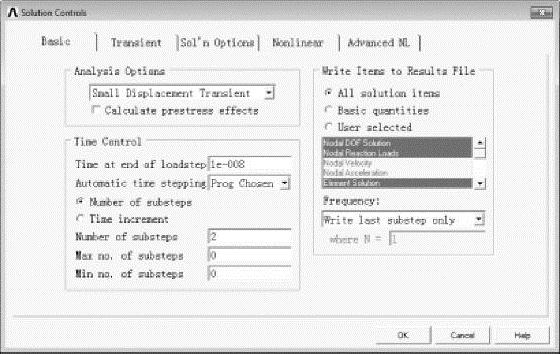

在Solution Controls对话框中选择Basic选项卡，设置如图13-57所示。

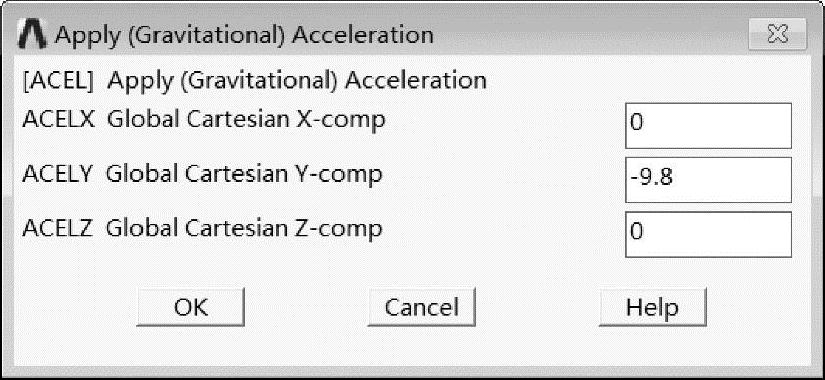

在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Inertia＞Gravity＞Global命令，弹出图13-58所示的Apply（Gravitational）Acceleration定义重力加速度，对话框，设置ACELY Global Cartesian Y-comp为-9.8，单击OK按钮。

图13-57 Basic选项卡

图13-58 定义重力加速度

在GUI界面中选择Main Menu＞Solution＞Solve＞Current LS命令，在弹出的Slove Cur-rent Load Step对话框中单击OK按钮，开始求解第1步。当弹出Solution is done！提示时，表明求解完成。

（2）完成第1步求解后，开始定义荷载。

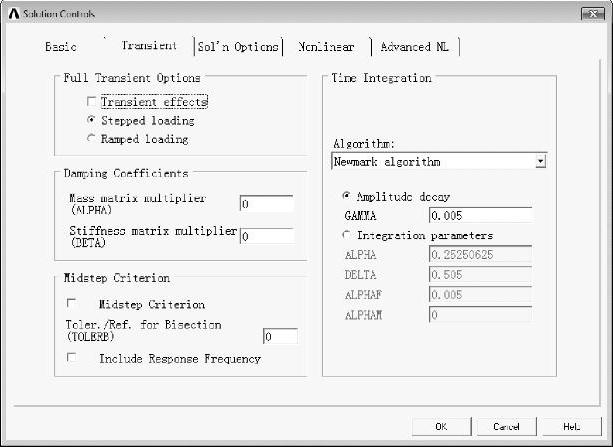

在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls＞Transient命令，弹出图13-59所示Solution Controls对话框。在Transient选项卡中选中Full Transient Options选项组中的Transient effects复选框，设置加载方式为Stepped loading单击OK按钮。

（3）在GUI界面中选择Main Menu＞Solution＞Analysis Type＞So′ln Controls命令，弹出Solution Controls对话框。在Basic选项卡中设置TIME=1，单击OK按钮。

在GUI界面中选择Main Menu＞Preprocessor＞Loads＞Define Loads＞Delete＞All Load Da-ta＞All Forces＞On All Nodes命令，删除全部约束与荷载。

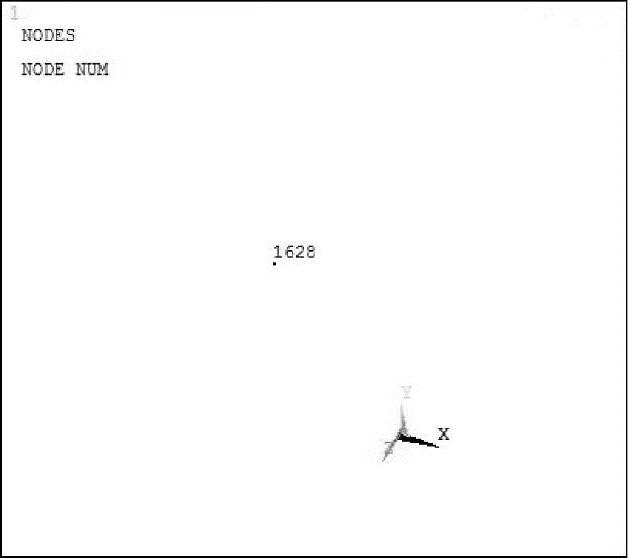

在GUI界面中选择Utility Menu＞Select＞Entities命令，利用弹出的Select Entities对话框选出X=-61、Y=17且Z=-20的节点。选出的节点应如图13-60所示。

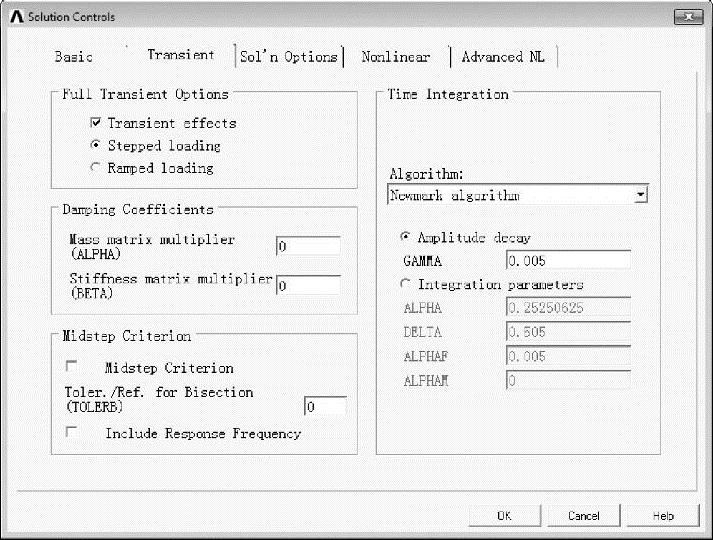

图13-59 Solution Controls对话框

图13-60 选出加载对象

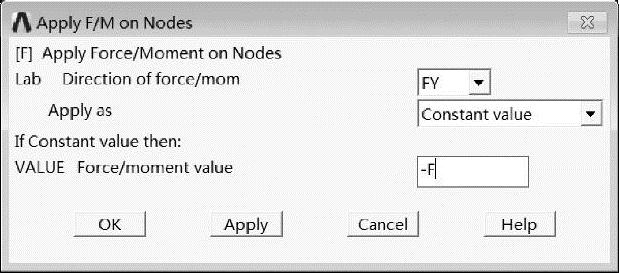

在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Force/Mo-ment＞On Nodes命令，弹出图13-61所示的Apply F/M on Nodes对话框。选择荷载的方向为FY，值为-F，单击OK按钮。

重复上述操作，为X=-53、Y=17、Z=-20的节点施加FY方向、大小为-F的集中力。

重复上述操作，为X=-61、Y=17、Z=20的节点施加FY方向、大小为-F的集中力。

重复上述操作，为X=53、Y=17、Z=20的节点施加FY方向、大小为-F的集中力。

完成这4个节点的加载后，进行输出控制。在GUI界面中选择Main Menu＞Solution＞LoadS tep Opts＞Output Ctrls＞DB/Results File命令，在弹出的对话框中选择输出全部结果，单击OK按钮。

完成第1步输出设置后，在GUI界面中选择Main Menu＞Solution＞Load Step Opts＞Write LS File命令，弹出图13-62所示的Write Load Step File对话框，输入载荷步编号1，单击OK按钮，完成第1个荷载步文件的定义。

图13-61 Apply F/Mon Nodes对话框

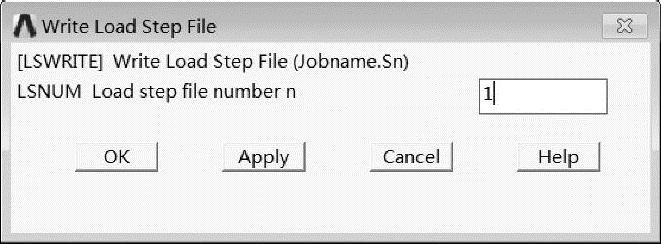

图13-62 Write Load Step File对话框

（4）接下来，重复上述步骤（3）的操作，定义第2～115步的荷载步文件。在定义这些荷载步文件的时候，应注意如下问题。

●对于第I荷载步，上述4个节点的X坐标均应在步骤（3）所列出的坐标的基础上加（I-1），Y、Z坐标值不变，荷载的方向及大小不变。

●每一荷载步均应通过Main Menu＞Solution＞Analysis Type＞So′ln Controls命令，在弹出的Solution Controls对话框的Basic选项卡中输入TIME的值，每一步TIME的值等于当前荷载步的序号数。

●每完成一次定义，通过Main Menu＞Solution＞Load Step Opts＞Write LS File命令，生成一个荷载步文件，每一步输入的编号比上一步增加1。

（5）完成荷载步定义后，在GUI界面中选择Main Menu＞Solution＞Solve＞From LS Files命令，弹出图13-63所示的Solve Load Step Files对话框，设置LSMIN Starting LS file number为1，LSMAX Ending LS file number为115，LSINC File number increment为1，单击OK按钮开始求解。

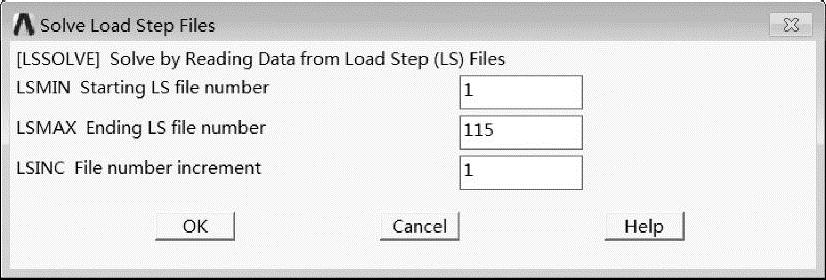

图13-63 Solve Load Step Files对话框

以上求解过程也可以使用APDL命令流进行操作，且更为方便。

/SOLU ！进入求解器

ALLSEL ！全选模型

ANTYPE，TRANS ！定义分析类型为瞬态分析

TRNOPT，FULL ！全部求解器

TIMINT，OFF ！关闭瞬态效应

NLGEOM，OFF ！关闭大变形

TIME，1E-8 ！定义时间

NSUBST，2 ！子步数为2

KBC，1 ！使用阶跃加载

ACEL，0，-9.8 ！施加全局加速度

SOLVE ！求解

TIMINT，ON ！打开瞬态效应

TIM=0 ！定义时间初始值

DELT=1 ！

∗DO，I，1，114，1.000 ！循环控制

TIM=TIM+1 ！定义当前步的时间

TIME，TIM ！

FDELE，ALL，ALL ！删除上一步的荷载

ALLSEL ！

NSEL，S，LOC，X，-61+（I-1） ！选择加载点

NSEL，R，LOC，Y，17 ！

NSEL，R，LOC，Z，-20 ！

F，ALL，FY，-F ！施加集中力

ALLSEL ！

NSEL，S，LOC，X，-53+（I-1） ！选择加载点

NSEL，R，LOC，Y，17 ！

NSEL，R，LOC，Z，-20 ！

F，ALL，FY，-F ！施加集中力

ALLSEL ！

NSEL，S，LOC，X，-61+（I-1） ！选择加载点

NSEL，R，LOC，Y，17 ！(www.daowen.com)

NSEL，R，LOC，Z，20 ！

F，ALL，FY，-F ！施加集中力

ALLSEL ！

NSEL，S，LOC，X，-53+（I-1） ！选择加载点

NSEL，R，LOC，Y，17 ！

NSEL，R，LOC，Z，20 ！

F，ALL，FY，-F ！施加集中力

ALLSEL ！

NSUBST，1 ！子步数为1

OUTRES，ALL，ALL ！全部输出

SOLVE ！求解

∗ENDDO ！循环结束

！

FINI ！

完成求解后即可进行后处理。

（6）在GUI界面中的命令输入框中输入如下命令，并按〈Enter〉键。

/POST26！进入时间历程后处理器

NSOL，2，22，U，Y，BX32 ！22号节点Y方向位移曲线

NSOL，3，2，U，X，UX2 ！2号节点X方向位移曲线

NSOL，4，2，U，Z，UZ2 ！2号节点Z方向位移曲线

NSOL，5，1628，U，Y，UY1628 ！1628号节点Y方向位移曲线

NSOL，6，1628，U，X，UX1628 ！1628号节点X方向位移曲线

NSOL，7，1628，U，Z，UZ1628 ！1628号节点Z方向位移曲线

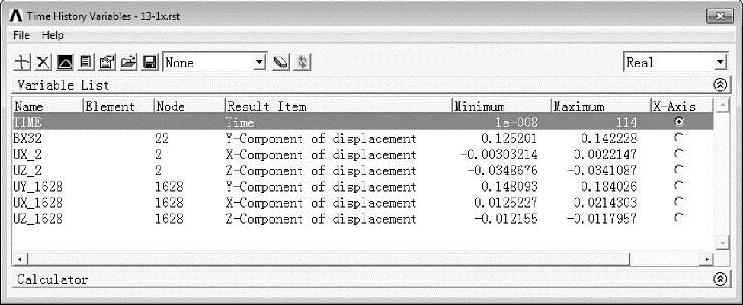

在GUI界面中选择Main Menu＞Time Hist Post Pro命令，弹出图13-64所示的Time Histo-ry Variables对话框，在Variable List（变量列表）列表框中列出了上述命令所定义的曲线。

选择第一个变量BX32，单击工具框中的绘制曲线按钮，工作区中绘制的曲线如图13-65所示。

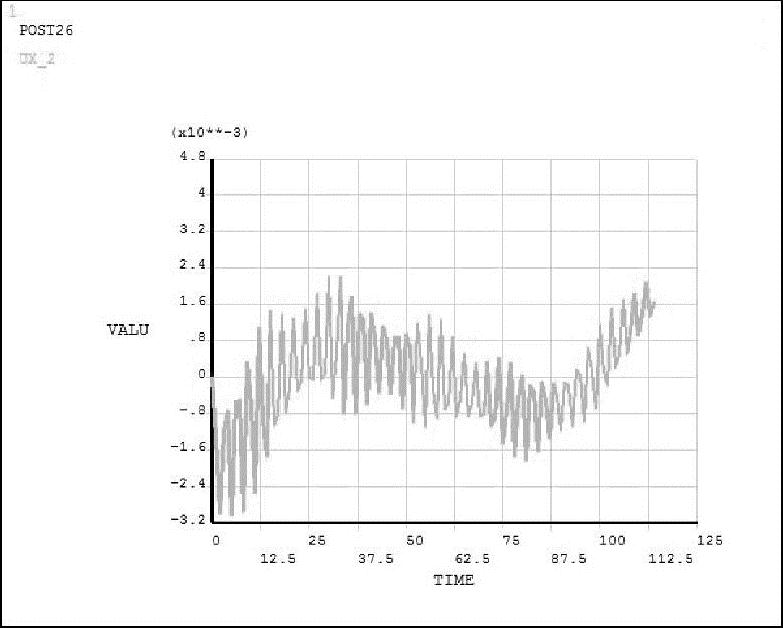

以同样的方法绘制出2号节点X方向位移曲线，如图13-66所示。

图13-64 变量列表

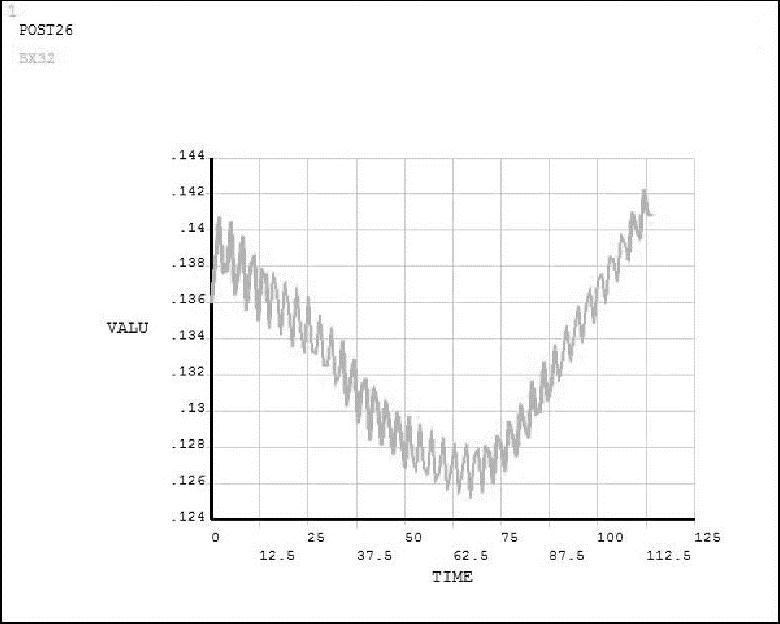

图13-65 22号节点Y方向位移曲线

图13-66 2号节点X方向位移曲线

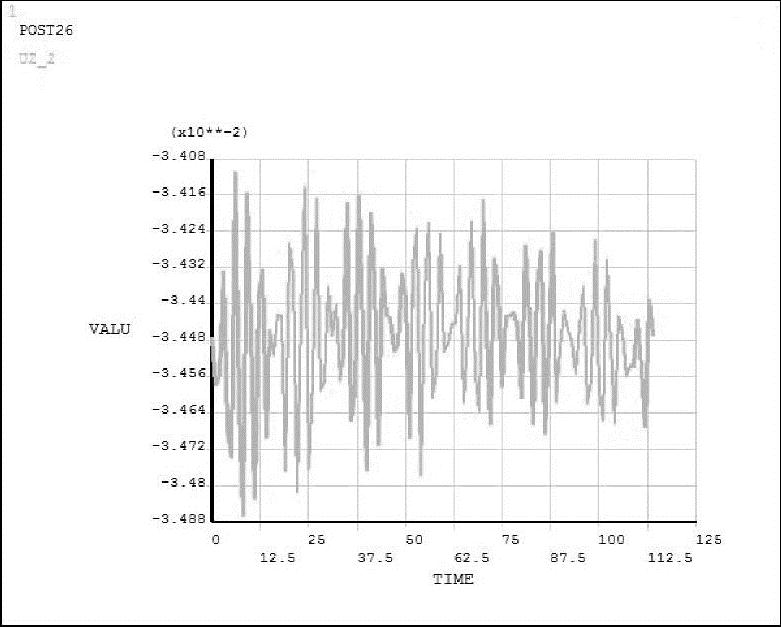

2号节点Z方向位移曲线如图13-67所示，1628号节点Y方向位移曲线如图13-68所示。

图13-67 2号节点Z方向位移曲线

图13-68 1628号节点Y方向位移曲线

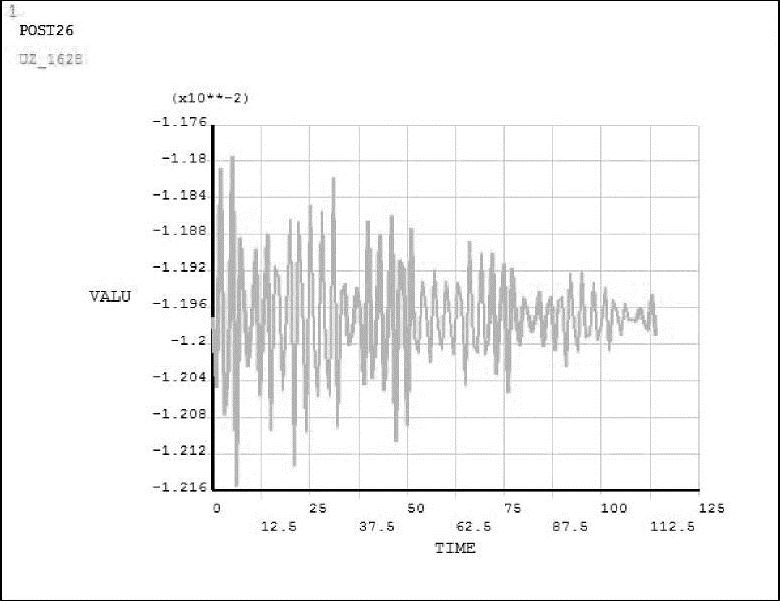

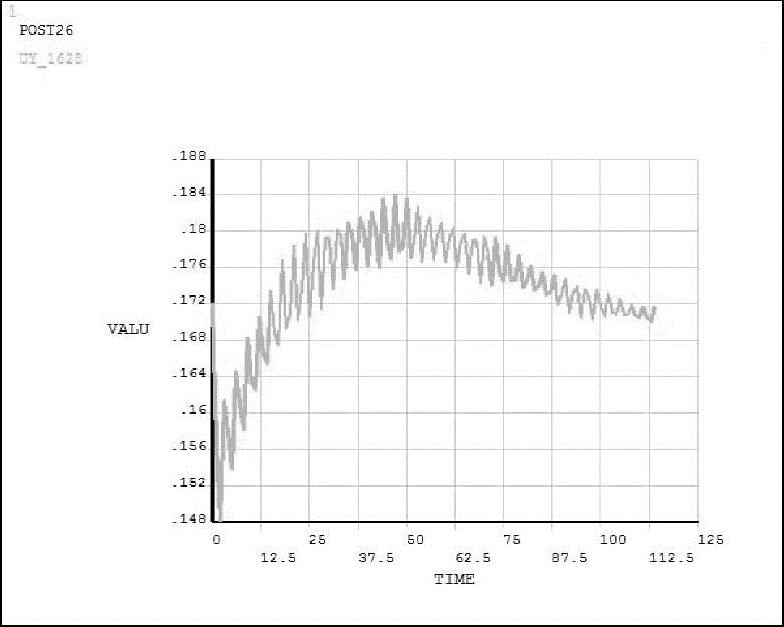

1628号节点X方向位移曲线如图13-69所示，1628号节点Z方向位移曲线如图13-70所示。

（7）在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nodal Solu命令，弹出Contour Nodal Solution Data对话框。

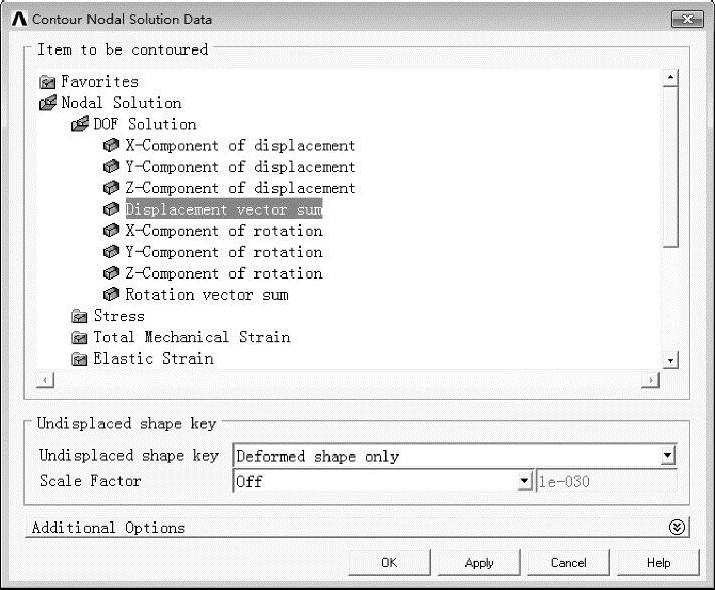

选择Nodal Solution＞DOF Solution＞Displacement Vector Sum（位移矢量和），如图13-71所示。单击OK按钮，显示初始位移云图，图13-72所示。

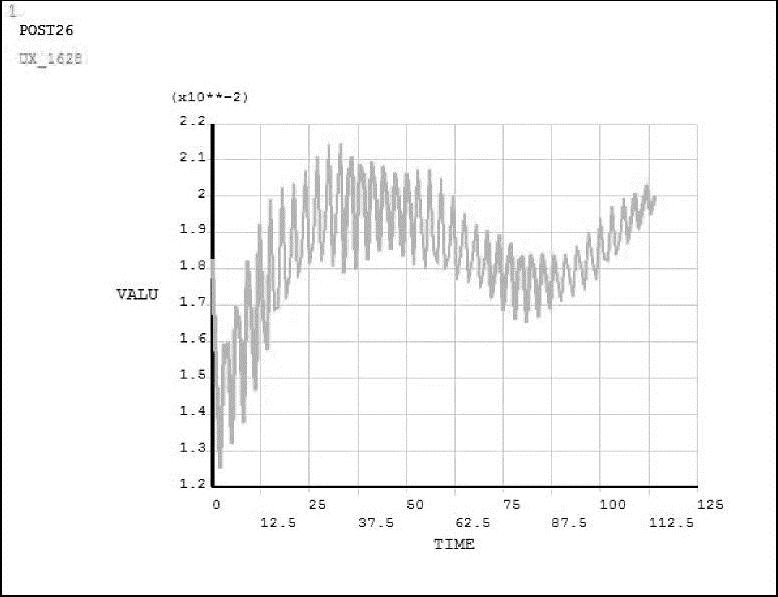

图13-69 1628号节点X方向位移曲线

图13-70 1628号节点Z方向位移曲线

图13-71 Contour Nodal Solution Data对话框

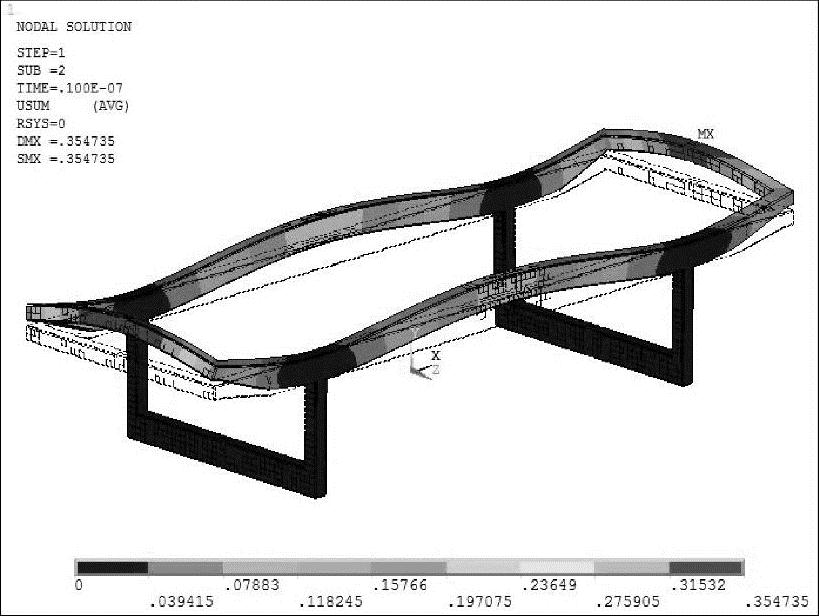

图13-72 初始位移云图

在GUI界面中选择Main Menu＞General Postproc＞Read Results＞Next Set命令，依次读取其后4阶结果，显示各时期位移云图，如图13-73～图13-76所示。

图13-73 第20步位移云图

图13-74 第45步位移云图

（8）在GUI界面中选择Main Menu＞General Postproc＞Plot Results＞Contour Plot＞Nod-al Solu命令，弹出图13-77所示的Contour Nodal Solution Data对话框。选择Nodal Solution＞Stress＞lst Principal Stress（第一主应力），单击OK，显示初始应力云图，如图13-78所示。

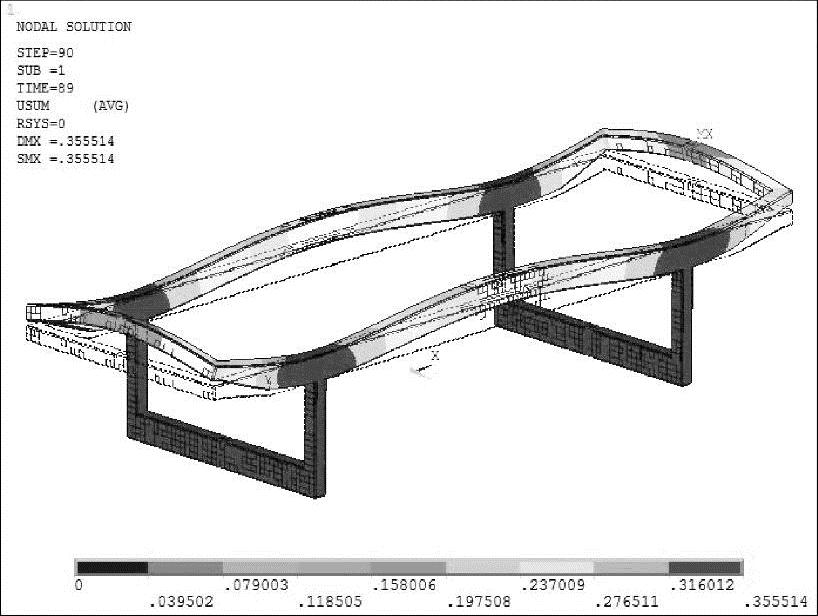

图13-75 第90步位移云图

图13-76 第115步位移云图

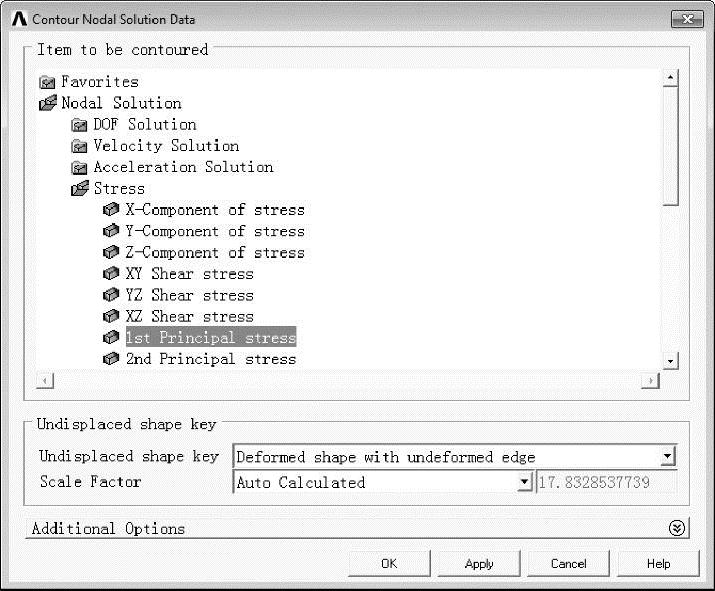

图13-77 Contour Nodal Solution Data对话框

图13-78 初始应力云图

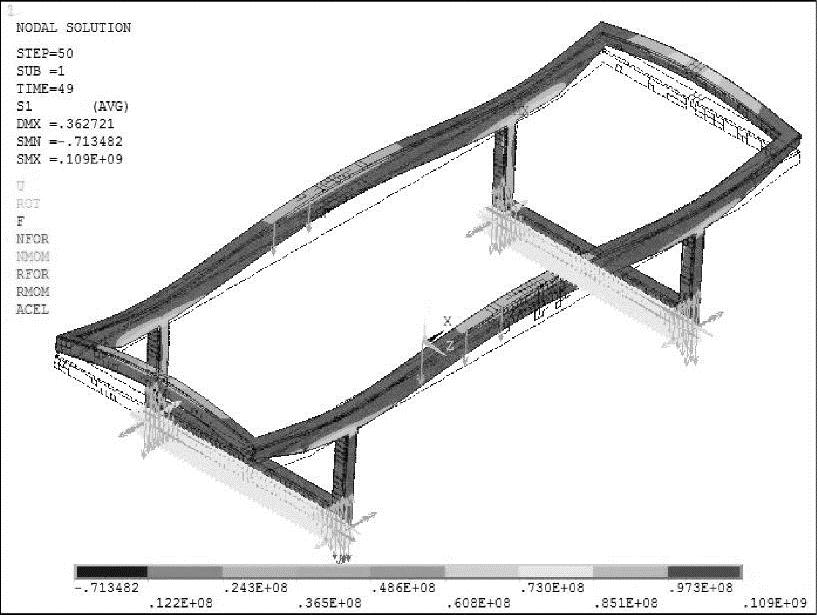

在GUI界面中选择Main Menu＞General Postproc＞Read Results＞Next Set命令，依次读取其后各阶结果，显示各时期应力云图，如图13-79～图13-82所示。

图13-79 第30子步应力云图

图13-80 第50子步应力云图

图13-81 第80子步应力云图

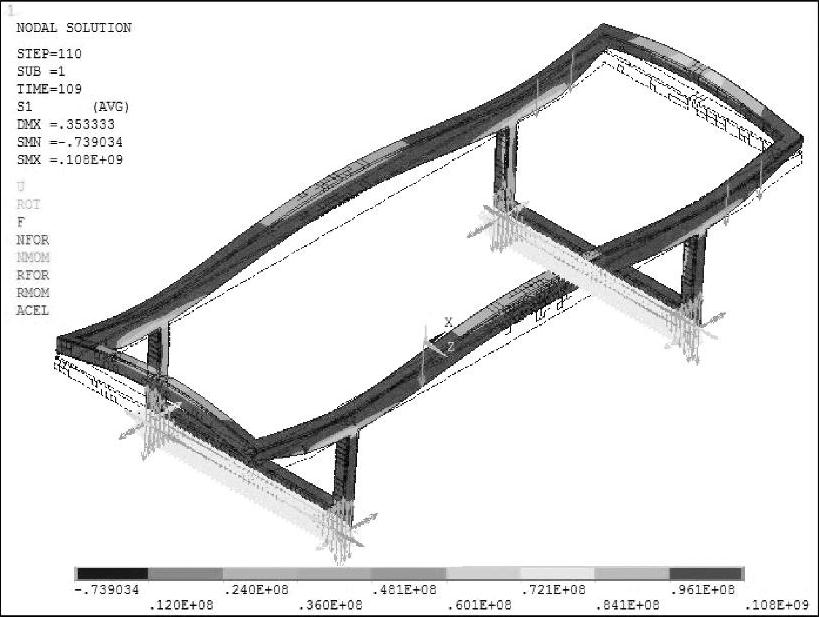

图13-82 第110子步应力云图
