ANSYS17.0有限元分析:门式起重机实例

图13-1所示为工程中应用的门式起重机

按门框结构形式,门式起重机分为普通门式起重机和悬臂门式起重机。

(1)普通门式起重机:分为全门式起重机和半门式起重机。

●全门式起重机:主梁无悬伸,小车在主跨度内进行。

●半门式起重机:支腿有高低差,可根据使用场地的土建要求而定。

(2)悬臂门式起重机:分为双悬臂门式起重机、单悬臂门式起重机。

●双悬臂门式起重机:最常见的一种结构形式,其结构的受力和场地面积的有效利用都是合理的。

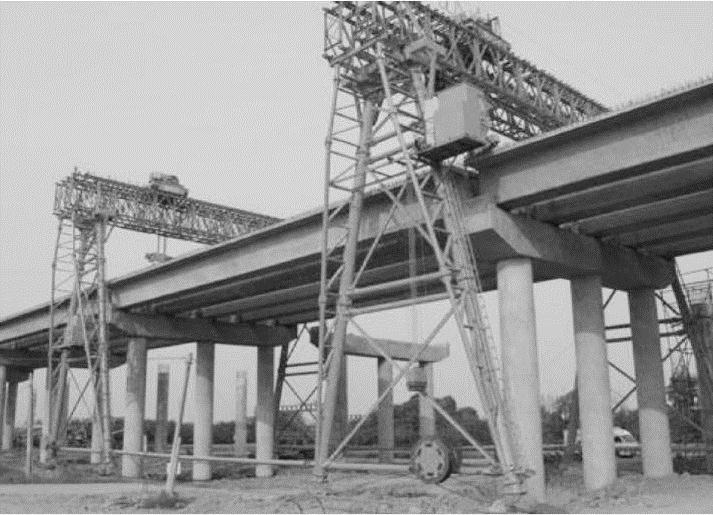

图13-1 门式起重机(www.daowen.com)

●单悬臂门式起重机:这种结构形式往往是因场地的限制而被选用。

按主梁形式,门式起重机分为单主梁门式起重机与双主梁门式起重机。

(1)单主梁门式起重机结构简单,制造、安装方便,自身质量小,主梁多为偏轨箱形架结构。与双主梁门式起重机相比,整体刚度要弱一些。因此,当起重量Q≤50t、跨度S≤35m时,可采用这种形式。单主梁门式起重机支腿有L型和C型两种形式。L型的制造、安装方便、受力情况好、自身质量较小,但是吊运货物通过支腿处的空间相对小一些。C型的支腿做成倾斜或弯曲形,目的在于有较大的横向空间,以使货物顺利通过支腿。

(2)双主梁门式起重机承载能力强、跨度大、整体稳定性好、品种多,但自身质量与相同起重量的单主梁门式起重机相比要大些,造价也较高。根据主梁结构不同,又可分为箱形梁和桁架梁两种形式。目前一般多采用箱形梁结构。

按主梁结构,门式起重机分为桁架梁门式起重机、箱梁门式起重机、蜂窝梁门式起重机。

(1)桁架梁:使用角钢工字钢焊接而成的结构形式,优点是造价低、自重轻、抗风性好;但是由于焊接点多和桁架自身的缺陷,桁架梁也具有挠度大、刚度小、可靠性相对较低、需要频繁检测焊点等缺点。适用于对安全要求较低、起重量较小的场地。

(2)箱梁:使用钢板焊接成箱形结构,具有安全性高、刚度大等特点。一般用于大吨位及超大吨位的门式起重机。箱梁同时也具有造价高,自重大,抗风性较差等缺点。

(3)蜂窝梁:一般指“等腰三角形蜂窝梁”,主梁端面为三角形,两侧斜腹上有蜂窝孔,上下部有弦杆。蜂窝梁吸收了桁架梁和箱梁的特点,较桁架梁具有较大的刚度、较小的挠度,可靠性也较高;但是由于采用钢板焊接,自重和造价也比桁架梁稍高。适用于使用频繁或起重量大的场地。由于这种梁型为专利产品,因此生产厂家较少。
