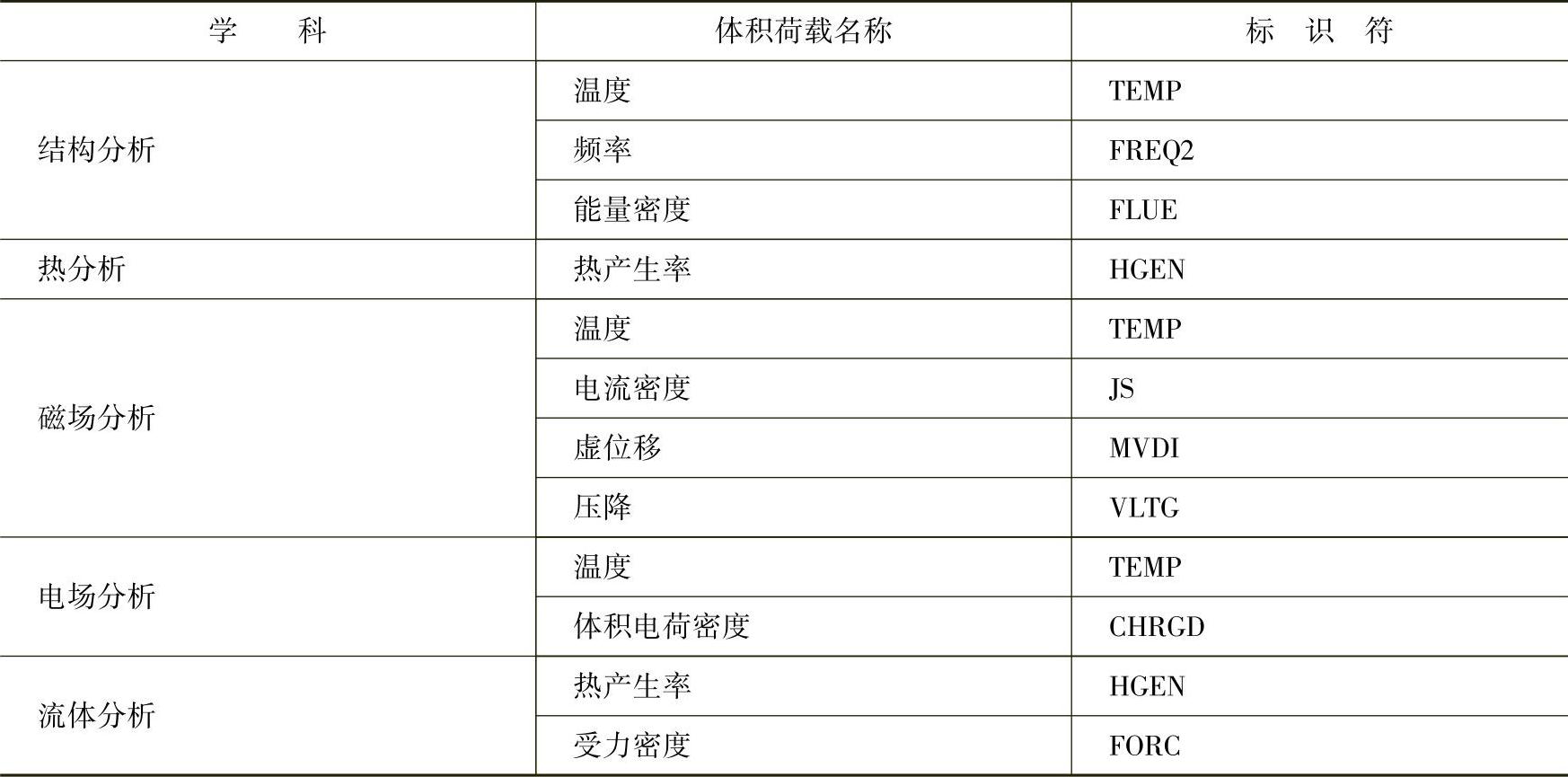

各学科可以施加的体积荷载见表5-5。

表5-5 不同学科中的体积荷载

对模型施加体积荷载有以下几种方法。

●在GUI界面中选择Main Menu＞Preprocessor＞Loads＞Define Loads＞Apply＞load type＞On Nodes命令。

●在GUI界面中选择Utility＞List＞Loads＞Body＞On Picked Elems命令。

●在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞load type＞OnKey-points命令。

●在GUI界面中选择Utility＞List＞Loads＞Body＞On Picked Lines命令。

●在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞load type＞On Volumes命令。

1.对单元施加体荷载

在ANSYS中，可以利用BFE命令逐个对单元施加体积荷载。然而，对应需要施加多个荷载值的单元，可以在一个单元的多个位置指定体积荷载。所使用的位置随单元类型的不同而异，默认位置也随单元类型的不同而异。

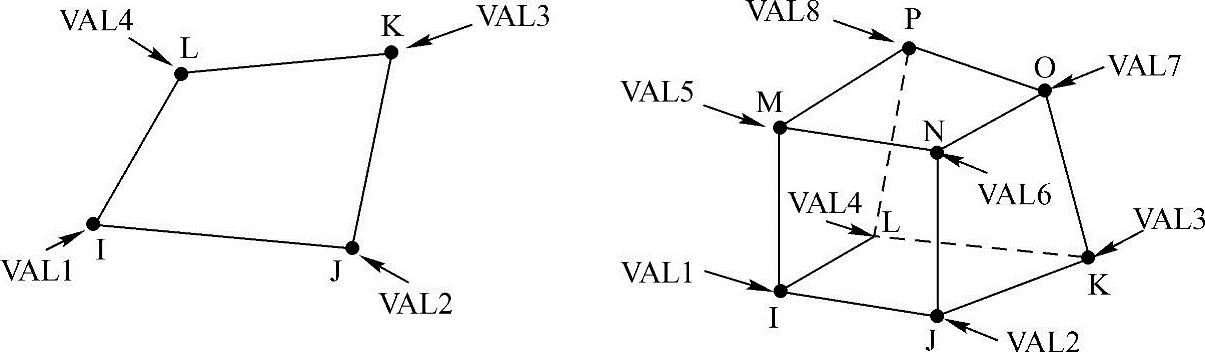

对于平面实体单元（PLANE）与空间实体单元（SOLID），体积荷载的施加位置通常位于单元的角点，如图5-22所示。

图5-22 PLANE单元与SOLID单元的体积荷载施加位置

对于壳（SHELL）单元，体积荷载的施加位置通常位于顶面与底面的“伪节点”上，如图5-23所示。

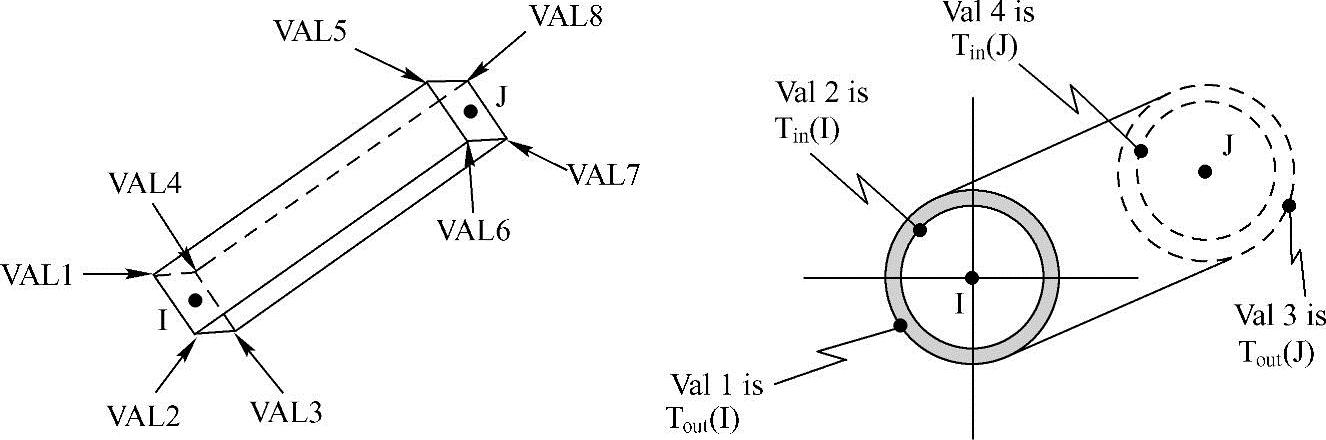

对于一维单元（BEAM、LINK、PIPE等），与SHELL单元类似，加载的位置通常位于所谓“伪节点”，如图5-24所示。

在所有情况下，如包含退化单元，必须在所有位置指定单元荷载，包括在重合节点（退化节点）处施加重复荷载值。另一种简单可用的方法是使用BF命令直接在节点处指定体积荷载值。

(www.daowen.com)

图5-23 SHELL单元的体荷载施加位置

图5-24 一维单元的体积荷载施加位置

2.对关键点施加体积荷载

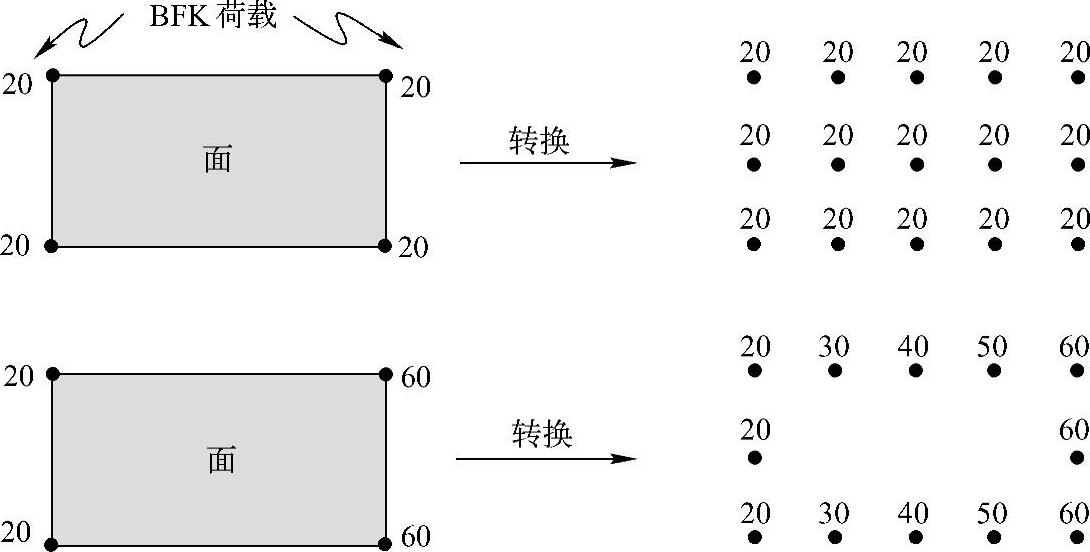

BFK命令用于对关键点施加体荷载。如果在面或体的角部关键点处施加体积荷载，对于待转换到面或体的内部节点的荷载，所有的荷载值必须相等。如果指定了不相等的荷载值，这些荷载将仅仅被转换到与关键点连线的节点上，如图5-25所示。

3.对线、面、体施加体积荷载

BFL、BFA、BFV命令分别用于对模型中被选中的线、面、体施加体积荷载。需要注意的是，施加在线上的体积荷载会被转换到对应的有限元模型的节点上，施加在面、体上的体积荷载将会被施加到对应的有限元模型的单元上。

图5-25 对关键点施加体积荷载

4.定义均布体积荷载

定义均布荷载可以在对模型所有的节点都产生作用，常用于形成均布温度场。即结构分析中的均布温度场、瞬态分析或非线性分析中的均布起始温度，均可以由此生成。可以有如下方法用于形成均布体荷载。

●在GUI界面中选择Main Menu＞Preprocessor＞Loads＞Define Loads＞Apply＞Structural or Thermal＞Temperature＞Uniform Temp命令。

●在GUI界面中选择MainMenu＞Preprocessor＞Loads＞Define Loads＞Settings＞Uniform Temp命令。

●在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural or Thermal＞Temperature＞Uniform Temp命令。

●在GUI界面中选择Main Menu＞Solution＞Define Loads＞Settings＞Uniform Temp命令。

●在命令输入框中输入并运行BFUNIF命令。
