不同学科中可用的表面荷载都有各自的标识符，整理归类于表5-4中，方便读者查阅。

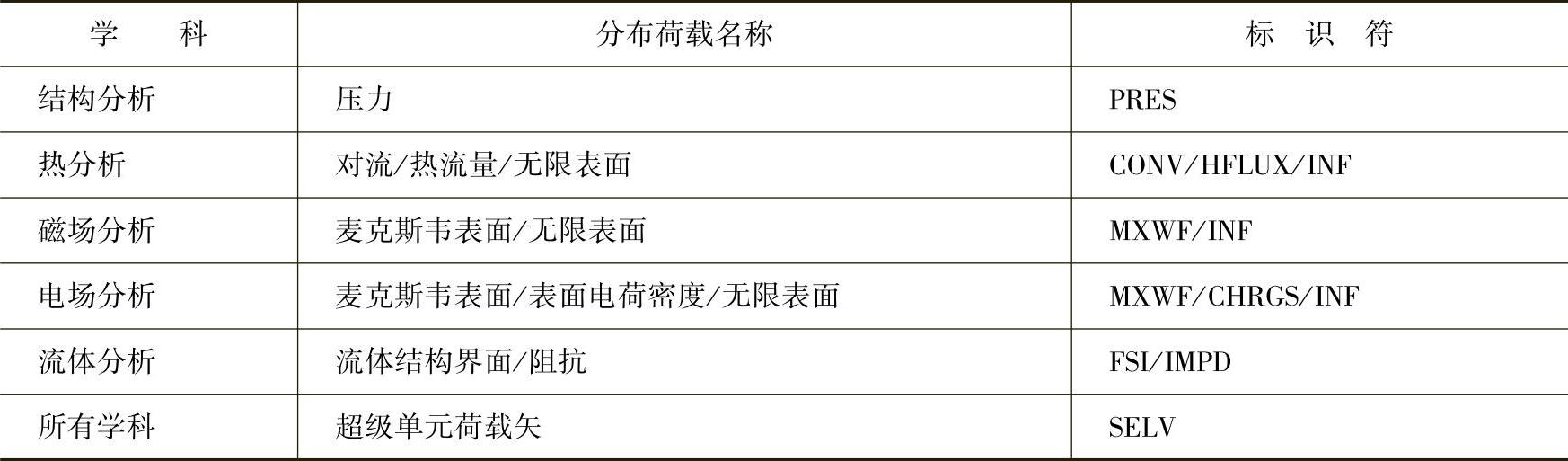

表5-4 不同学科中的分布荷载

ANSYS按适当方式将压力施加于轴对称梁单元或壳单元的内外表面。对于分层壳单元，面内压力荷载矢量施加在节点平面上。KEYOPT（11）决定壳内节点平面的位置。当用平面单元代表二重曲面时，子午半径函数的值是不精确的。

以结构分析为例，表面荷载就是施加的压力。当表面荷载方向指向物体内部时取正值，否则取负值。ANSYS不仅可以将表面荷载施加在线上、面上，还可以将表面荷载施加在节点、单元以及梁上。

表面荷载总体上分为均布荷载和非均布荷载，如图5-15所示。

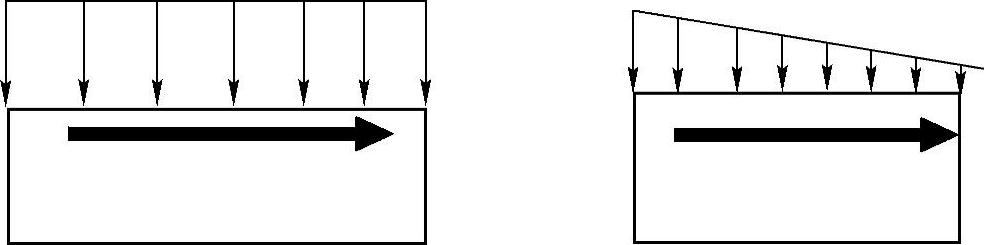

图5-15 表面荷载

1.在线、面上施加表面荷载

下面以在面上施加表面荷载为例进行说明。

在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Pressure＞On Areas命令，拾取要添加压力的面，弹出Apply PRES on areas对话框，如图5-16所示。在[SFA]Apply PRES on areas as a下拉列表框中有3个选项，分别介绍如下。

●Constant：均布荷载。若选择此项，则在接下来的VALUE Load PRES value框中输入均布荷载的值即可。

●Newtable：建立新的荷载表。用户可以通过定义荷载表（数组荷载），施加非均布的荷载。选择此项，单击OK按钮，弹出图5-17所示Apply PRES on areas对话框。在Name of new table框中输入新的荷载表名，单击OK按钮，在弹出的图5-18所示对话框中，定义荷载表的行、列变量属性。对应的数组可以从已有文件中读取（Read from file），也可以在图形窗口中进行定义，如图5-19所示。

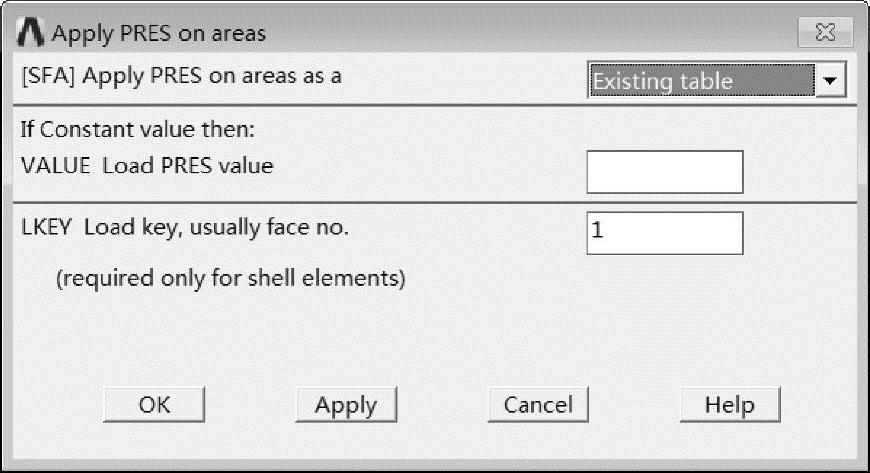

图5-16 Apply PRES on areas对话框

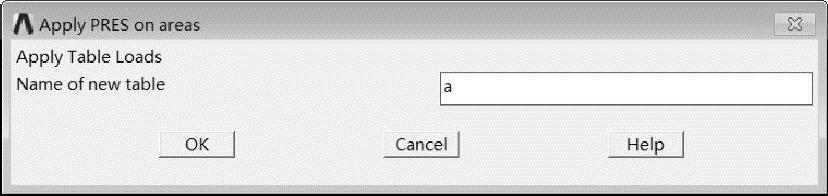

图5-17 设置新的荷载表

(www.daowen.com)

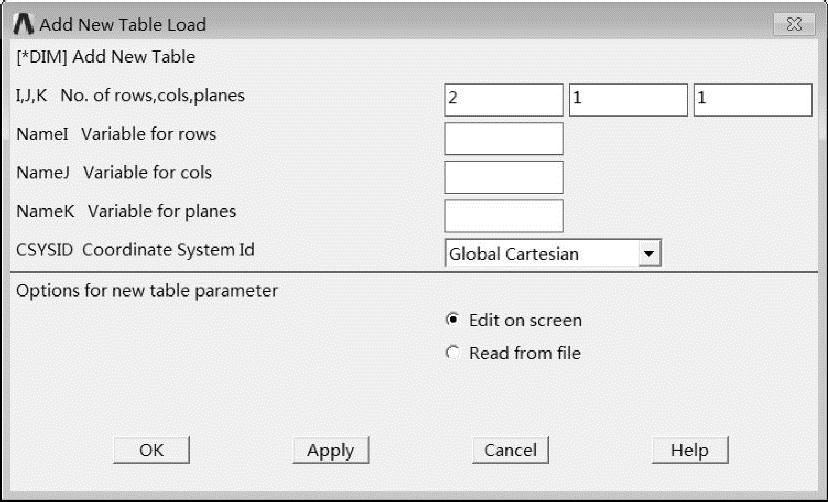

图5-18 添加数组荷载

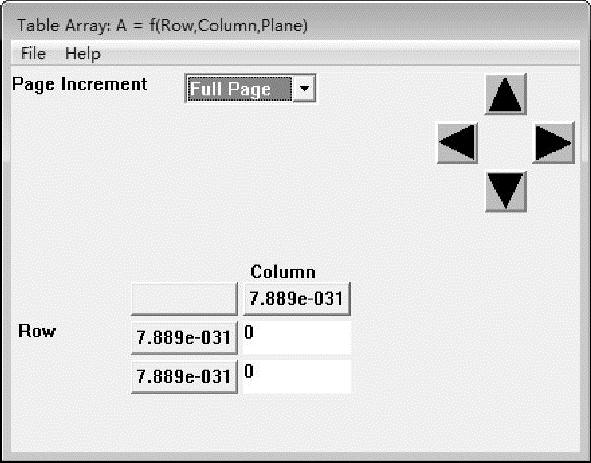

图5-19 定义数组荷载

●Existingtable：选择此项，则可以直接调用已定义好的荷载表。

注意：

ANSYS中的线是有方向的，相当于从起始关键点到终止关键点的一条矢量线，这在很多分析中非常重要。观察方向通过Utility＞PlotCtrls＞Symbol设置Line directionon即可。

对于非线性的函数分布荷载，可以通过分段近似线性加载的方法，或者通过不同节点处加载不同集中力的方法进行模拟（使用数组荷载定义）

2.在单元上施加表面荷载

ANSYS中可以在单元上直接施加表面荷载，如图5-20所示。

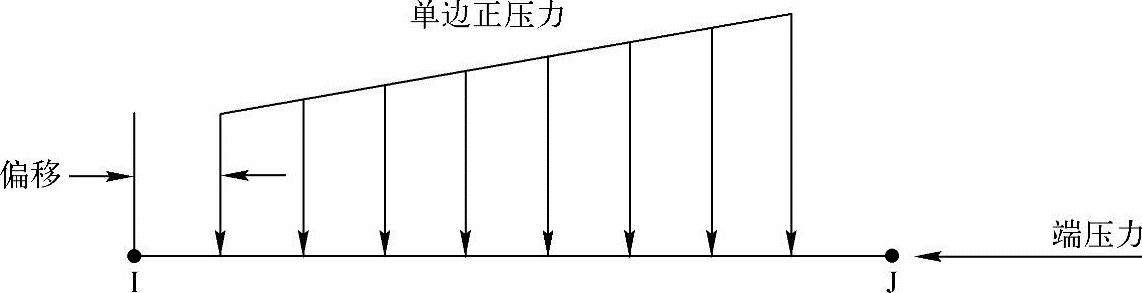

图5-20 梁单元表面荷载示例

在GUI界面中选择Main Menu＞Solution＞Define Loads＞Apply＞Structural＞Pressure＞On Elements命令，拾取实施加荷载的单元，单击OK按钮，弹出Apply PRES on elems对话框，如图5-21所示。

如果单元上的荷载是均布的，只需在VALUE Load PRE Svalue框中输入荷载值即可；如果不是均布荷载，则需要输入其他节点上的荷载值。各节点之间的荷载分布规律，按线性变化处理，如图5-21所示。

有时可能需要施加一个所用单元不能接受的表面荷载。例如，在结构实体单元上施加均布切向（或任何非法向）压力，在热分析实体单元上施加辐射指定等。在这些情况下，可以使用表面效应单元覆盖要施加荷载的表面，并利用这些单元作为“管道”施加所需的荷载。

可供选用的表面效应单元：平面模型可用SURF151、SURF153、SURF152，三维实体模型可用SURF154、SURF156、SURF159。

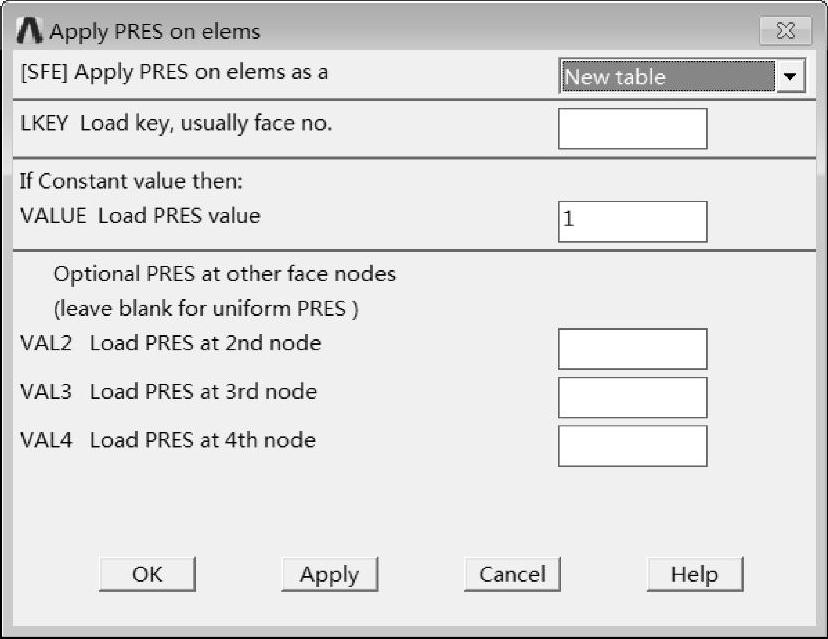

图5-21 Apply PRES onelems对话框
