1.ANSYS 17.0GUI界面

在17.0∶ANSYS Mechanical APDL Product Launcher窗口中单击Run按钮，即可进入AN-SYS 17.0的GUI界面，如图1-3所示。

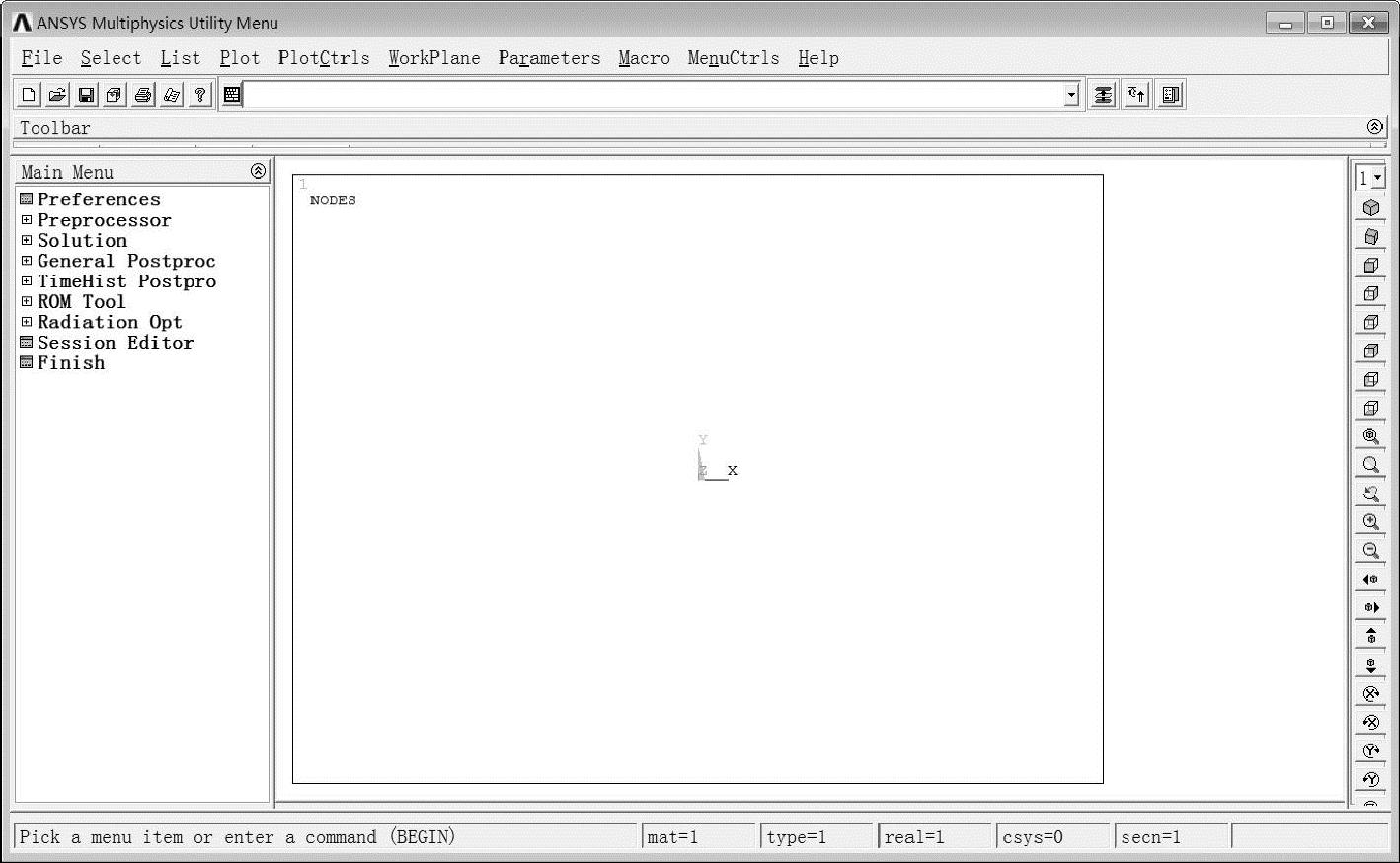

图1-3 ANSYS 17.0 GUI界面

该界面主要由Main Menu（主菜单）、工作区、通用菜单、快捷工具栏等几部分组成，下面分别介绍。

（1）Main Menu（主菜单）：定义单元、建立模型、求解、后处理等命令都可以在这里找到，如图1-4所示。

（2）工作区：建立的模型、分析完成后的结果、求解过程的监视等都将呈现在这里，如图1-5所示。

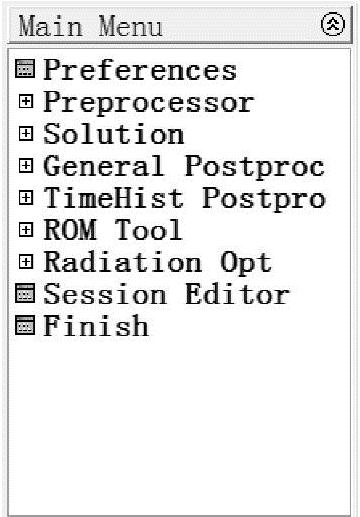

图1-4 主菜单

图1-5 工作区

（3）通用菜单（Utility Menu）：其中包含文件管理、项目选择、工作区显示的控制、参数的定义、工作平面、帮助等功能，如图1-6所示。通用菜单中的各项功能在下文的介绍中将经常遇到，在此不多赘述。

(www.daowen.com)

图1-6 通用菜单

希望读者能够多加注意的是ANSYS 17.0的帮助功能。ANSYS 17.0的帮助系统功能十分强大，用户可以从中找到有关ANSYS 17.0的任何理论知识、操作方法等，如图1-7所示。

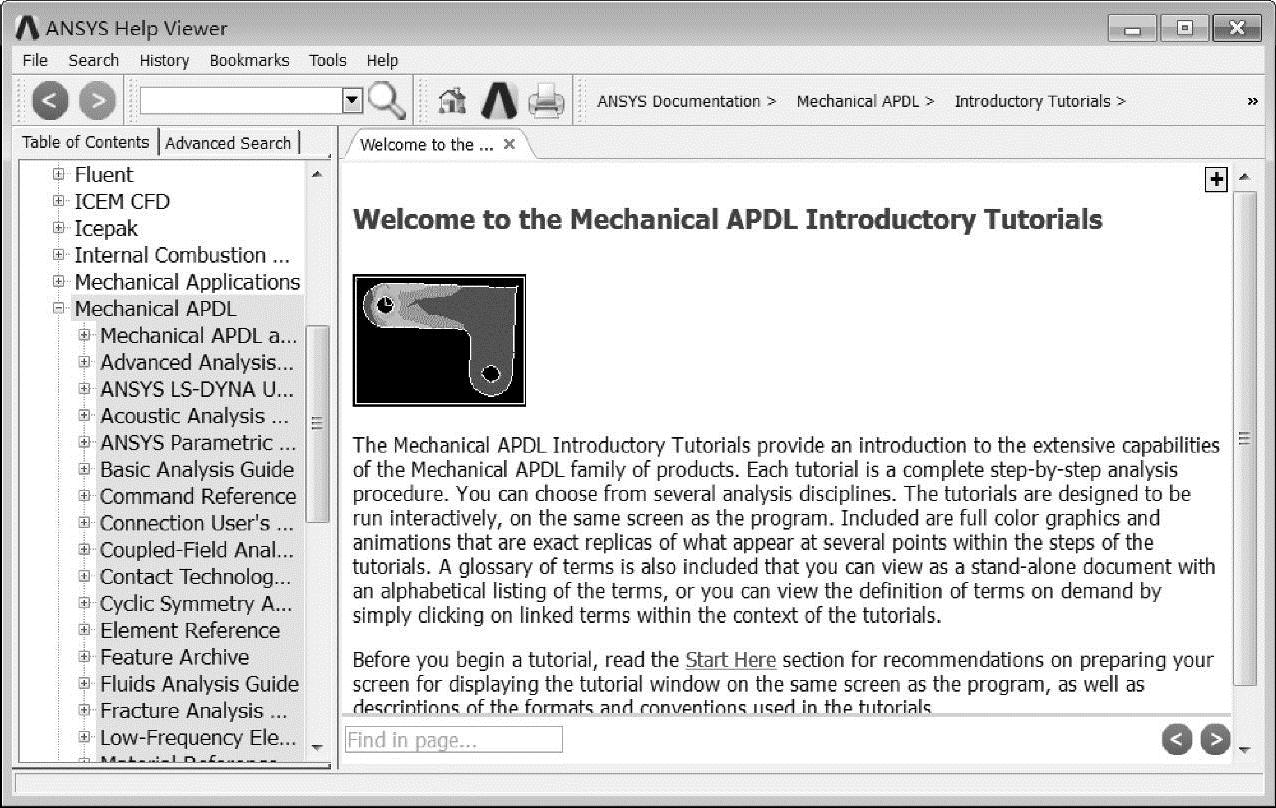

图1-7 ANSYS 17.0帮助系统

（4）快捷工具栏：用于快速执行系统功能，如图1-8所示。在此要重点介绍的是命令输入框，在其中输入APDL命令，可快速进行操作。

图1-8 快捷工具栏

2.Mechanical APDL 17.0 Output Window

在GUI界面打开的同时，系统还将打开Mechanical APDL 17.0 Output Window窗口，如图1-9所示。

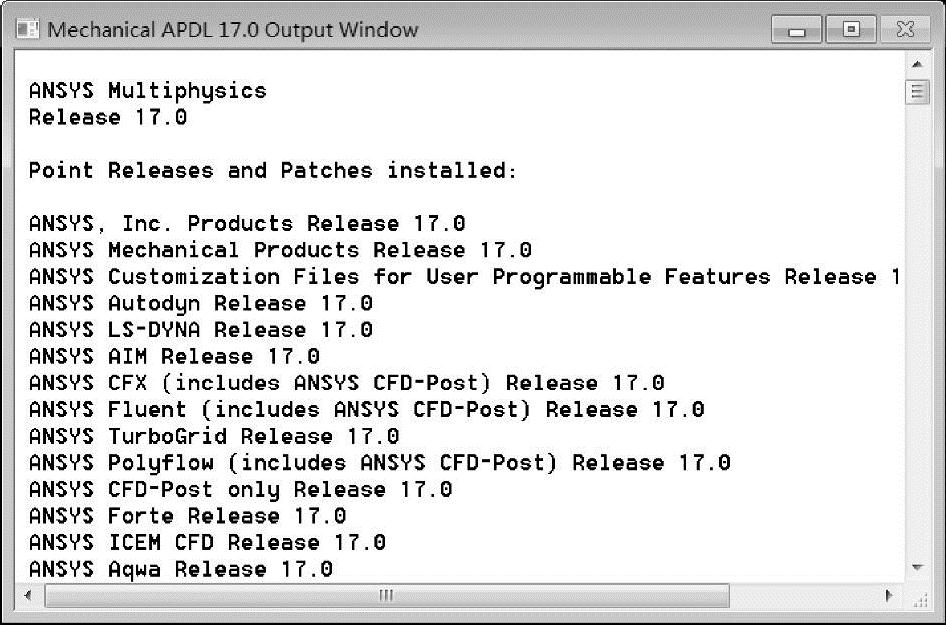

图1-9 Mechanical APDL 17.0 Output Window

该窗口中显示了ANSYS项目的信息，可以从中查看定义单元、材料参数、分析过程中的各种警告与错误提示，以及∗GET命令提取的数据等。
