计算机解方程-趣味代数学

谈到方程,就不能不提利用计算机解方程这个问题。前面我们已经讲过,计算机可以“下象棋”。另外,计算机还可以做其他的工作,例如,翻译语言、演奏乐曲等。

当然,我们不会研究“下象棋”和“语言翻译”的程序,因为这些程序太复杂了。我们只分析两个最简单的程序。在分析之前,我们先来看一下计算机的结构。

在第一章中我们就说过,有一种运算装置,一秒钟可以完成成千上万次运算,这个装置是计算机中的运算器。此外,计算机中还有控制器,调控计算机中的所有工作;存储器,也叫记忆装置,用来存放数据和预定的信号;输入和输出装置,输入新的数据及输出计算的结果。

大家都知道,把声音刻录到唱片上,就可以反复播放。不过,一张唱片只能录制一次,再想刻录就得换一张唱片。录音机的录制却不同,它是利用一种特殊胶带的磁性作用来录制的。录制之后不仅可以反复播放,还可以“抹掉”,录制其他的内容。一条磁带可以使用多次,当录制上新的内容之后,原来的内容就会“自动抹掉”。

计算机的存储器就是根据这个原理工作的。数据和预定的信号(借助于电信号、磁信号或机械信号)被刻录到磁带或者其他的装置上,需要的时候,这些数据和信号就会被“读”出来,不需要时就可以抹掉,再刻录新的内容。“记”和“读”这些数据和信号仅仅需要百万分之几秒的时间。

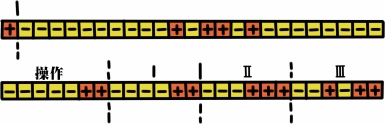

存储器由几千个单元组成,每个单元里都有几十个存储元件。假设二进制的存储是这样的:被磁化的元件表示1,没有磁化的元件表示0。比如,存储器的每个单元有25 个元件,该单元的第一个元件表示数的符号(正或者负),接下来的14 位用来存储数据的整数部分,剩下的10 位存储数据的小数部分。图2-8表示的是存储器的两个单元,每个单元含有25 个元件,用“+”表示被磁化的元件,“-”表示没有被磁化的元件。先来看一下上面那个单元,用虚线把符号位和数据隔开。这个单元中记录的数据是1011.01,也就是十进制的11.25。

存储器的单元不仅可以存储数据,还可以存储指令,而程序就是由指令组成的。我们分析一下,三地址的计算机的指令是由哪些部分组成的。这时,存储器单元要分成四段(图2-8下面的那个单元),第一段表示操作,操作是以数的形式(编码的形式)写入存储单元中的。例如:

加——操作Ⅰ

减——操作Ⅱ

乘——操作Ⅲ

除——操作Ⅳ

……

指令是这样表示的:单元的第一段表示操作码,第二段和第三段表示存储单元的编号(地址码),第四段存放所得结果的存储单元编号(地址码)。例如,图2-8的下行记录的二进制数是11、11、111、1011,也就是十进制中的3、3、7、11,表示的命令是:用位于第3 和第7 存储单元的数字完成操作Ⅲ的运算(乘法),把得到的结果存到第11 号存储单元中。

下面,我们直接以十进制的形式记录数据和命令。例如,图2-8可以记作:

图2-8

乘 3 7 11

我们来看下面这一个程序:

(1)加 4 5 4

(2)乘 4 4 →

(3)转移 1

(4)0

(5)1

第一条指令:把存储器中第4 存储单元和第5 存储单元的数据相加,并把结果放到第4 存储单元中。由此可知,计算机第4 存储单元记录的数据是0+1=1。执行完第一条指令后,第5 存储单元中存储的数据不变,第4 存储单元中的数据由0 变成1。

第二条指令:对第4 存储单元中的数进行自乘运算,把结果12 输出(箭头表示输出)。

第三条指令:转移操作到第1 存储单元,也就是说返回去执行第一条指令。

第一条指令:把第4 存储单元和第5 存储单元的数据相加,并把结果放到第4 存储单元中。第4 存储单元中的数由1 变成2。

第二条指令:对第4 存储单元中的数进行自乘运算,把结果22 输出。

第三条指令:转移操作到第1 存储单元(又回到第一条指令)。

第一条指令:把数据2+1=3 存入第4 存储单元中,第4 存储单元中的数由2 变成3。

第二条指令:把第4 存储单元中数据3 自乘后输出。

第三条指令:转移操作到第1 存储单元中,等等。

我们发现,计算机在不停地计算整数的平方,并且把结果输出。我们不必输入新的数据,计算机会自己选出一个个整数,并把它们平方。计算机按照这个程序,在很短的时间内就能够算出1~10 000 中所有整数的平方。

需要说明的是,用计算机计算整数的平方的真正程序比上面的要复杂。第一个问题是针对第二条指令而言的,输出结果需要的时间比完成一道程序用的时间多得多。因此,计算机会把结果先储存到空闲的存储单元里,计算完成后再输出。上面的程序没有考虑到这个问题。

此外,计算机不能长时间进行平方运算,因为存储器的存储单元有限;在完成了我们所需要的运算后也无法及时停机,因为计算机每秒钟可以进行几千次的运算。因此,为了能够及时停机,需要一套特殊的指令。例如,在完成了1~10 000 中所有整数的平方后,计算机会自动停机。

在计算机中,计算1~10 000 中所有整数的平方的程序是这样的:

(1)加 8 9 8

(2)乘 8 8 10

(3)加 2 6 2

(4)条件转移 8 7 1

(5)停

(6)0 0 1

(7)10 000

(8)0

(9)1

(10)0

(11)0

(12)0

前面两条指令和我们上面所说的简单程序中的指令一样,执行完前两条指令后,第8、第9 和第10 存储单元中的数据将变为:

(8)1

(9)1

(10)12

第三条指令:把第2 存储单元和第6 存储单元中的数相加,结果放到第2存储单元中,第2 存储单元的数据变成:

(2)乘 8 8 11

可以看出,第三条指令完成后,第二条指令发生了变化,准确地说,存储结果的单元地址发生了变化,后面我们会解释出现这种情况的原因。

第四条指令:如果第8 存储单元的数小于第7 存储单元的数,就转移去执行第一条指令,反之,则执行下一条指令。现在,第8 存储单元中的1 小于第7 存储单元中的10 000,因此转移到第一条指令。

第一条指令完成后第8 存储单元中的数将会变成2。

第二条指令现在的形式是:

(2)乘 8 8 11

也就是说,把22 存储到第11 存储单元中。现在可以明白为什么要先进行第三条指令了,因为第10 个存储单元被占用了,所以应该把22 放到第11 个存储单元里。这时,有了下面的数据:

(8)2

(9)1

(10)12

(11)22(www.daowen.com)

执行完第三条指令后,第2 存储单元的形式是:

(2)乘 8 8 12

也就是说,计算结果将被储存到下一个单元中。因为第8 存储单元里的数依然小于第7 存储单元里的数,第4 条指令的意思是返回第一条指令。

执行完第一、二条指令后,我们得到:

(8)2

(9)1

(10)12

(11)22

(12)32

计算机会按照这个程序一直执行下去,那么,什么时候会停止呢?当第8存储单元里的数是10 000 的时候,算完了1~10 000 中所有整数的平方后。这时会执行第五条指令:停机,因为第8 存储单元里的数不再小于第7 存储单元里的数了。

接下来,我们来看第二个程序,求解方程组。我们要分析的是经过简化后的程序,如果读者感兴趣的话,可以试着写出完整的程序。

假设有一个方程组:

解方程得:

求解这样的方程组(a、b、c、d、e、f是常数),你最少要用几十秒的时间,而计算机一秒钟就能解出上千个这样的方程组。

图2-9

我们来看下面这个程序,假设有几个这样的方程组:

(1)× 28 30 20 (14)+3 19 3 (27)b

(2)× 27 31 21 (15)+4 19 4 (28)c

(3)× 26 30 22 (16)+5 19 5 (29)d

(4)× 27 29 23 (17)+6 19 6 (30)e

(5)× 26 31 24 (18)转移 1 (31)f

(6)× 28 29 25 (19)6 6 0 (32)a'

(7)- 20 21 20 (20)0 (33)b'

(8)- 22 23 21 (21)0 (34)c'

(9)- 24 25 22 (22)0 (35)d'

(10)÷ 20 21 → (23)0 (36)e'

(11)÷ 22 21 → (24)0 (37)f '

(12)+1 19 1 (25)0 (38)a"

(13)+2 19 2 (26)a ……

第一条指令:把存储器中第28 存储单元和第30 存储单元的数据相乘,结果存储到第20 存储单元中。也就是说,把ce 放到第20 存储单元中。

依此执行第二到第六条指令,完成后,第20 存储单元到第25 存储单元中的数据是:

(20)ce

(21)bf

(22)ae

(23)bd

(24)af

(25)cd

第七条指令:用存储器第20 单元中的数据减去第21 单元中的数据,把结果(即ce-bf)存入第20 单元中。

依次完成第八、第九条指令,然后第20、21 和22 存储单元中的数据变成:

(20)ce-bf

(21)ae-bd

(22)af-cd

第十条和第十一条指令是做除法:

并把结果输出。这就是第一个方程组中x 和y 的解。

第十二到第十九条指令是解第二个方程组的,我们来分析一下计算机是怎么执行这些指令的。第十二条指令是把第1存储单元和第19存储单元中的数据相加,并把结果放到第1存储单元中。依次完成第十三到第十七条指令,这时第1存储单元到第6存储单元中的数据变成了:

(1)× 34 36 20

(2)× 33 37 21

(3)× 32 36 22

(4)× 33 35 23

(5)× 32 37 24

(6)× 34 35 25

第十八条指令:转移到第1 存储单元,也就是去执行第一条指令。

到此,前六个存储单元中的数据发生了什么变化呢?这些单元中的前两个地址的编码发生了变化,从26~31 变成了从32~37。也就是说,计算机还是在重复原来的计算,只是指令中第二和第三段中操作数的地址码发生了变化,不再从第26 存储单元到第31 存储单元中取数,而是从第32 存储单元到第37存储单元中取数。这样,计算机就解出了第二个方程组。依此类推,一直到解完所有的方程组为止。

上面的例子告诉我们,程序对于计算机是多么重要。因为计算机能够快速地完成各种运算,都是程序的功劳,离开这些程序,计算机什么也做不了。这些程序有求平方根的程序、对数据进行计算的程序、求三角函数的程序、解高次方程的程序,还有前面提到的下象棋的程序,语言翻译程序等。当然,问题的复杂程度决定了程序的复杂程度。

最后想要告诉大家的是,有一种编程程序,能够使计算机自动编写解题的程序,大大减轻了编程人员的负担。
