试验用料中采用的原材料及其配合比见表8.2.1。进行混凝土渗透性试验的基本原理可用达西定律描述，表达式为

式中：k 为混凝土试件的渗透率，μm2；Q为通过混凝土试件的流量，mL/s；μ为流体的动力黏度，MPa·s；H 为混凝土试件高度，mm；A＝πD2/4 为混凝土试件的横截面面积，mm2，其中D 为试件的直径，mm；ΔP 为混凝土试件两端的渗透压力差，MPa。

表8.2.1　试件原材料及配合比

在试验过程中，通过测量某时段的流量，可求出试件于相应时段内的渗透率k 值。试验原理如图8.2.1 所示。

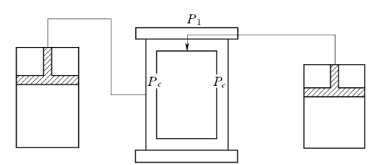

图8.2.1　试验原理图

P1—渗透压；Pc—围压

该试验所用仪器设备由渗透压力表、水压仪、围压仪以及试件箱等组成。其中，水压仪为英国ELE国际公司生产的Pressure Test 3500，工作范围为0～3.5MPa；围压仪也为该公司生产的Constant Pressure Unit70—5100，工作范围为0～70MPa。上述仪器的特点：精度高，无须分级加压即使压力从零上升到所需值，并保持压力不变，无衰减。试验所用部分仪器见图8.2.2。(www.daowen.com)

试验所需的渗透压和围压是这样产生的：首先由水压仪通过水、油交换产生压力，水由水箱供给，水压仪产生的压力先传给水油交换缸中的油，油再把压强传给水，水通过压力管把压力传递到混凝土试件的顶面；围压仪是通过内部弹簧的压缩，由压力泵通过压力管把压力传递到试件的周围。两者的共同工作，就可以揭示在渗透压、围压共同作用下混凝土的渗透性变化规律。

混凝土试件采用直径D 为55mm、高度H 为55mm的圆柱形块体，见图8.2.3。试件成型过程：先按配合比准确称取水、水泥、砂、石子（精度要求：骨料为±0.5%；水和水泥（混合材）为±0.3%），将称好的砂、水泥、石子按顺序倒在钢板上，用铁铲翻拌至颜色均匀，再放入称好的骨料与其拌和，在10min内完成人工拌和。因混凝土拌和物坍落度不大于70mm，故采用机械振捣（用振动台，其频率为50±3Hz，空载时，振幅约为0.5mm），装料一次装满并高于试模，振至表面泛浆为止。试件成型后，在混凝土初凝前1～2h，需进行抹面，沿模口抹平。成型后的混凝土试件用塑料布覆盖，并在室温20±5℃的室内静置24～48h，然后拆模并编号。拆模后的混凝土试件立刻送至标准养护室（室温20±3℃，相对湿度在95%以上）养护至规定龄期。

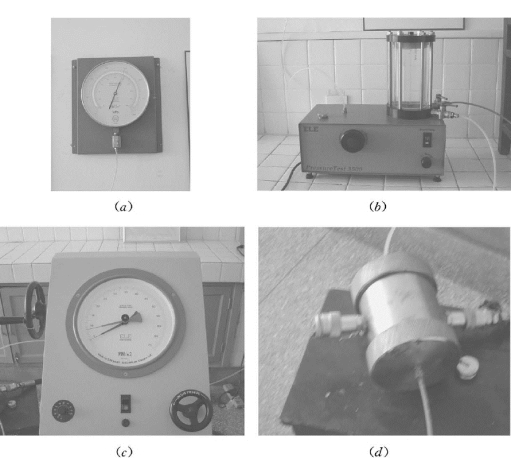

图8.2.2　渗透试验部分仪器图

（a）渗透压力表；（b）水压仪；（c）围压仪；（d）试件箱

在进行渗透实验前，将养护好的混凝土试件的表面打平，试件四周涂抹凡士林以便更好地密封，并用滤纸覆盖混凝土试件上表面，以便水更均匀地作用在试件表面，然后装入压力筒中。设置围压仪和水压仪至工作状态，采用生活用水作为渗透介质，开始围压与渗透压共同作用下的渗透试验。

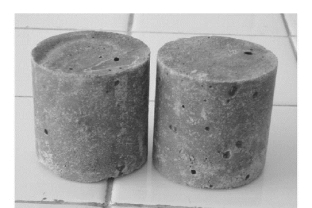

图8.2.3　混凝土渗透性试验试件
