校园网络是结构复杂的网络，在实际的组网过程中首先要设计整体的网络结构，分析网络需求，并根据网络的需求确定所需的设备的类型、功能、性能以及数量。这些工作是组建校园网这样的大型网络所必需的步骤。在设计校园网的过程中，网络主干结构的设计十分重要，另外还要考虑服务器的架设及安装。

现在考虑一个中小型校园网的设计方案，该校共有5个主信息接入点：办公楼、实验楼、教学楼、学生宿舍和教工宿舍。整个校园网分为核心层、汇聚层和接入层。接入层连接计算机，汇聚层连接各楼层交换机，核心层连接各大楼的交换机。校园网的结构模型如图9-10所示。下面通过对该模型的分析、设备的选择与配置，了解校园网的组网技术。

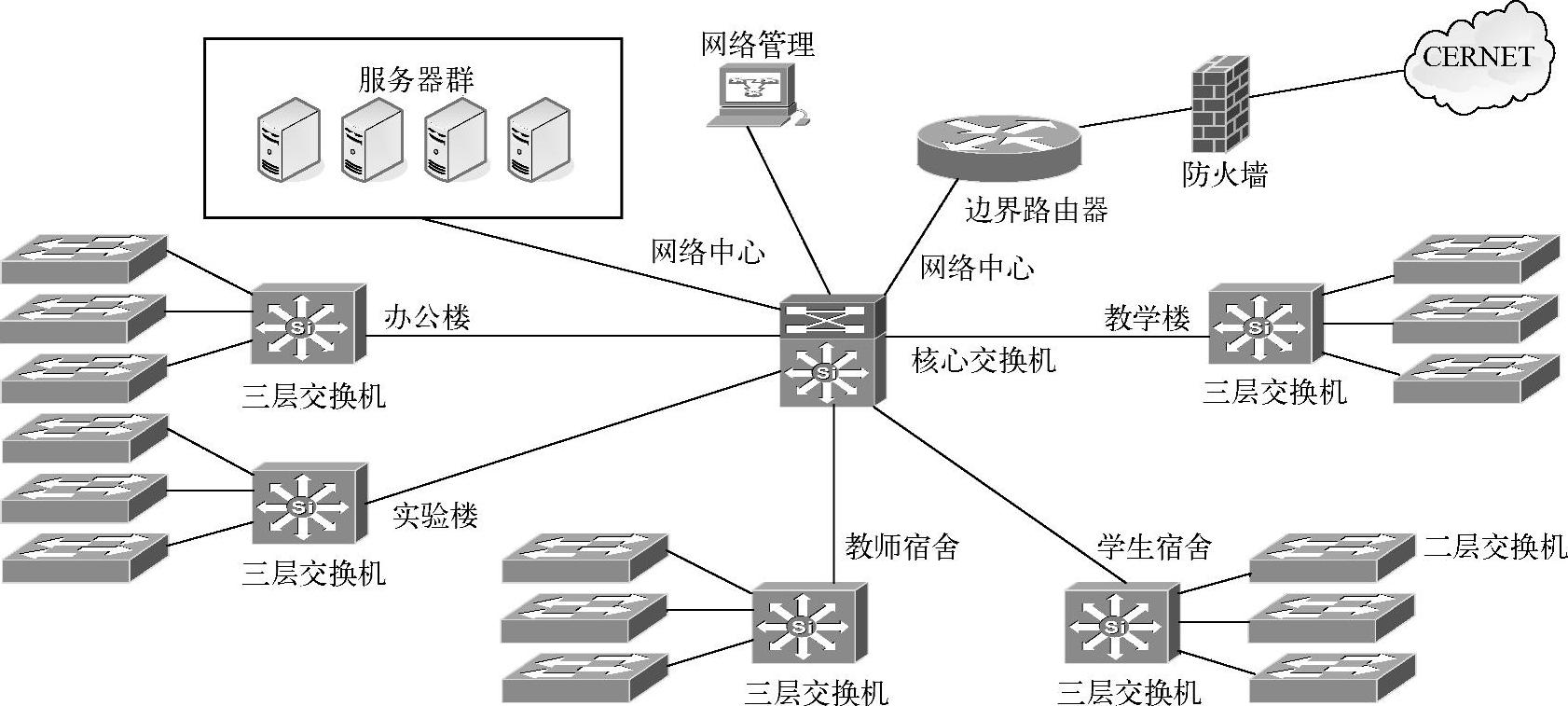

图9-10　校园网结构设计

每栋楼内每层部署一台二层接入交换机（如Cisco 2950系列）作为用户的接入设备。接入交换机的数量可以根据实际的情况而定，这里每栋楼都采用3台接入交换机。(www.daowen.com)

每栋楼部署一个三层交换机（如Cisco 3550）作为汇聚层设备，连接每个楼层的接入交换机，并通过光纤链路接入核心交换机。

核心交换机（如Cisco 4500系列）是整个校园网络的交换中心，一般安置在学校的网络中心。网络中心还包括服务器群、边界路由器、网络管理等核心设备。核心交换机通过边界路由器（如Cisco 3600系列）连接外部网络，边界路由器负责整个校园网络与外部网络的互通。路由器与外部网络间安装有防火墙设备，防火墙可以是单独的物理设备，也可以是带防火墙的路由器。

需要注意的是，实际的大型校园网络要比图中的模型复杂些，如南开大学校园网的核心层使用5台华为QuidwayS 8512交换机提供万兆以太网支持。图中模型中的连接都采用单链路，而实际中核心设备间的连接都采用冗余连接，这样可以增加网络的稳定性，也可以通过多链路共同传输来增加带宽。
