网吧的网络业务不外乎网页浏览、网络游戏、在线聊天和音频、视频点播这4种。网络的规模决定了网络结构和接入方式。对于中小型网吧,使用ADSL接入Internet比较经济实惠,为了满足带宽需求,可以使用多条ADSL线路,如采用8条8Mbit/sADSL接入方案,为保证联通与电信之间的网络连通性能,采用双线接入,即4条联通ADSL与4条电信AD-SL混合接入方式。大型网吧采用光纤接入方式来满足带宽要求。

1.需求背景

某网吧共有400台计算机,要实现上网服务、内部游戏服务器、电影服务器、VOD点播服务器、局域网游戏。

2.设计方案

这是一个大型网吧的组网设计,可以采用光纤接入方式与Internet连接。内部流量大,可采用三层交换机作为核心交换机,这样可以实现内部客户终端对服务器的高速访问,并划分VLAN,提高网络效率,网络拓扑如图9-9所示。

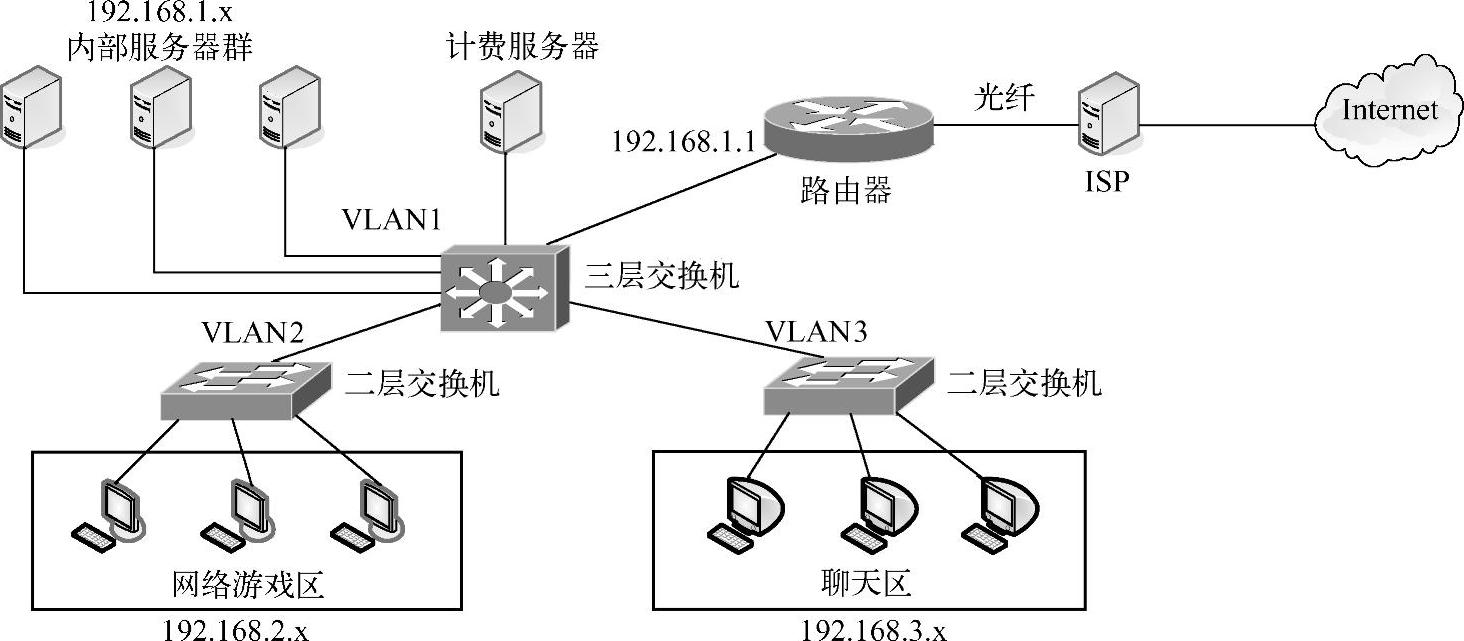

图9-9 网吧网络结构示意图

在为网吧划分VLAN时,可以根据网吧的经营分区划分VLAN,如聊天区、网络游戏区、单机游戏区。也有网吧是按VIP区、普通用户区等划分经营区。整个网络按照各个功能区进行VLAN划分,在三层交换机上启用路由功能在各个子网之间进行子网路由。

划分VLAN时,还需要考虑每一个VLAN的业务特性,例如,提供局域网游戏时,游戏服务器应该与游戏区化在一个VLAN中。又如,网吧计费服务器、电影服务器等需要与每台客户机进行通信,最好使用Trunk技术连接服务器VLAN和各功能区VLAN。从目前网吧的实际运营情况来看,200台计算机以下的网吧无须划分VLAN,否则,VLAN之间通信的路由器反而会造成瓶颈。

网吧是对多媒体需求很大的网络环境,因此,网吧的服务器群需要有支持多种应用的软件,同时,网吧需要有相应的计费软件和网络管理软件便于网吧经营者的业务经营。
