计算机网络技术:基于IP地址划分VLAN,实现跨交换机通信

VLAN(虚拟局域网)是建立在交换式局域网之上的一种逻辑子网。VLAN采用网络管理软件把连接到交换机上的计算机分成若干个VLAN,一个VLAN组成一个逻辑广播域,同一VLAN中的成员之间能够通信,不同VLAN用户之间不能直接通信,如果需要通信必须通过路由设备。因此,VLAN有助于控制广播风暴、简化网络管理、提高网络安全,并使计算机的布署非常灵活。

1.VLAN概述

VLAN的目的是把一个大的广播域(物理子网)分成若干个小的独立的广播域(逻辑子网)。考虑这样一种情况,如果一个部门有20台计算机,其中10台属于业务部,另外10台属于研发部,而这20台计算机处于一个办公区内,如果要想将这20台计算机划分为研发和业务两个广播域,应该怎么办呢?

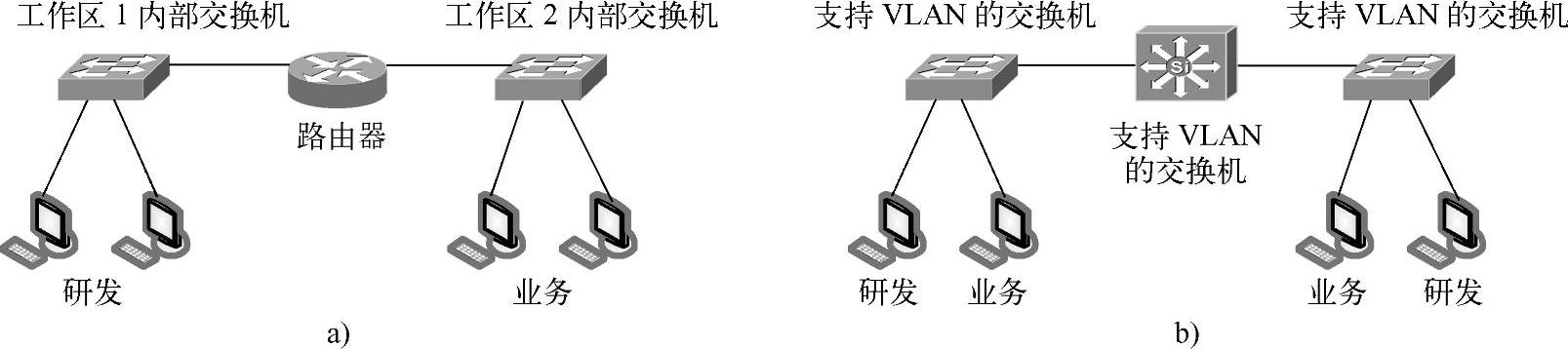

路由器不转发广播流量,可以用来划分广播域。但用路由器来隔离广播风暴有一个很大的缺点,那就是路由器通常会成为子网间通信的瓶颈,而且同一部门的计算机必须连至同一台交换机上,如图9-6a所示。


图9-6 广播域的隔离

a)使用路由器隔离广播域 b)使用VLAN隔离广播域

利用具有VLAN功能的交换机同样可以实现广播域的隔离,如图9-6b所示,图中的三台交换机也可以用一台交换机代替。图9-6b中研发计算机被划在一个VLAN中,业务计算机被划在另一个VLAN中。为了隔离广播风暴,不同VLAN的设备不能通过交换机直接通信,例如,研发计算机和业务计算机之间想要通信的话,还得另有一台路由器或使用三层交换机的路由功能才能互通。

2.VLAN的三种划分方式

交换机划分VLAN共有三种方式:基于端口、MAC地址和IP地址划分VLAN。

1)基于端口划分VLAN。通过端口划分时,既可以把同一交换机的不同端口划分在不同的VLAN内,也可以把不同交换机的不同端口划分在同一VLAN内。例如,在图9-6中,工作区1内部交换机的端口1~10可以划分给VLAN1,端口11~20可以划分给VLAN2,在工作区2内部交换机上也采用同样的划分。这样,不同工作区内同一部门的计算机只要连接在属于同一VLAN的端口上即可。

2)基于MAC地址划分的VLAN。当一台主机连接到一个交换机的端口时,交换机根据它所发送帧的源MAC地址,向VMPS(VLAN成员策略服务器)服务器发送请求,检索VMPS中的MAC地址数据库,该数据库是MAC地址到VLAN的映射表。如果找到匹配的MAC地址,交换机就将该端口分配给该匹配项所指定的VLAN;如果没有找到匹配项,就分配给默认的VLAN(这需要预定义默认VLAN)。

与端口划分相比,这种划分方式比较灵活,属于某个VLAN的终端可以随意移动物理位置,交换机配合VMPS可以动态地将端口分配给不同的VLAN。但是在网络设备数量较大、终端较多时,创建和更新数据库是非常繁琐和艰难的。

3)基于IP地址划分VLAN。IP地址涉及网络层,因此只有三层交换机可以基于IP地址划分VLAN,这种划分的工作方式与基于MAC类似,只不过这时主机的标识变成了IP地址。

在实际的应用中,很少有使用MAC和IP划分VLAN的组网方式,基于端口的VLAN划分是最常用也是最简单、方便的划分方式。(www.daowen.com)

3.VLAN内部数据交换

在交换机上可以划分多个不同的VLAN,在不同的交换机上也可以将端口划分在同一个VLAN中。那么交换机如何识别不同的VLAN内的主机发送的数据呢?如果数据交换发生在同一个VLAN内的主机间,并且两台主机接入的是同一个二层交换机,那么它们之间的通信很简单,交换机只需要做简单的二层转发即可。如果这两台主机分别接入的是不同的交换机,则需要使用VLAN链路聚集(Trunking)技术来解决它们之间的通信问题。

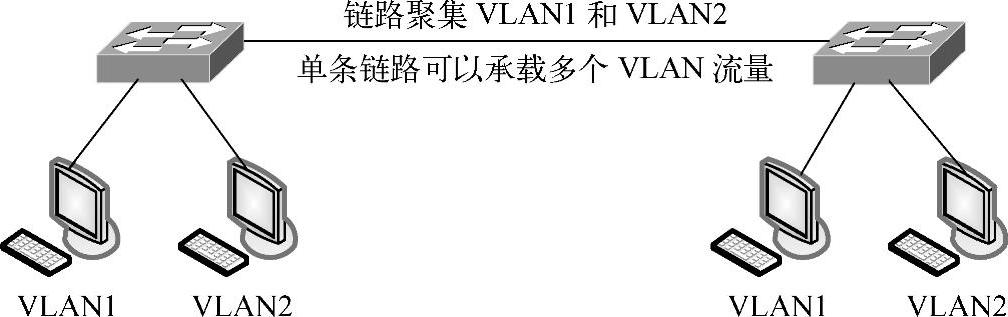

VLAN链路聚集技术使用干线(Trunk)在单条物理链路上承载多个VLAN的流量,如图9-7所示。通过这条公共链路,VLAN1中的主机可以与其他交换机中VLAN1的主机通信,VLAN2亦然。


图9-7 Trunking示意图

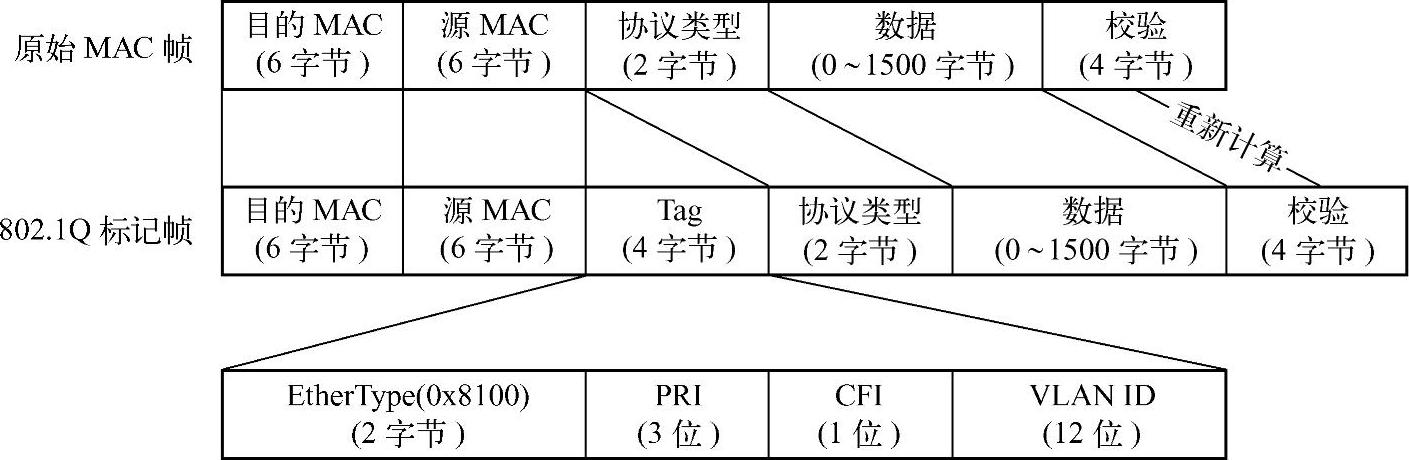

干线上传输的数据并不是普通的MAC帧,图9-8是IEEE 802.1Q对以太网MAC帧的封装格式,其中PRI是用户优先权;CFI是规范格式指示器,用于区分以太网和令牌环网的接口,总被设置为0;VLANID是VLAN的标识。


图9-8 在干线上传输MAC帧时的IEEE 802.1Q封装格式

对于大型网络而言,在每个交换机上都配置VLAN信息是十分庞大和复杂的工作,而且维护起来十分困难。VTP(VLAN链路聚集协议)能够在整个交换网络中分发和同步VLAN信息,这样,只需要在某几台设备中配置VLAN信息,然后通过VTP协议向其他设备动态分发消息。交换机只能在802.1 Q干线上传送VTP消息。

交换机在干线中扩散整个管理域的VTP通告,交换机每隔5min就发送一次通告消息,或者在VLAN配置发生更改时发送通告消息。

4.VLAN间的数据交换

划分VLAN的目的就是为了防止广播风暴,因此,不同VLAN间的主机无法直接通信,它们之间的数据交换必须通过三层设备来实现,例如,路由器或三层交换机。

VLAN之间使用路由器互通时,只要把路由器用一条线接到交换机上就行了。IP数据报送到路由器,又原路送回来(跨越了不同逻辑子网),因此形象地称为单臂路由。
