室内局域网可以出现在许多的场合，例如，有多台计算机的家庭用户、学生宿舍，还有普通的复印社、打印社等个体商户。下面通过组建一个复印社局域网，了解内部小型局域网组网中常用的关键技术。设计方案除了能访问Internet外，还要考虑其他设备的共享。

1.需求背景

假设某个小型复印社有5台计算机、1台打印机、1台传真机、1台扫描仪，要求实现5台计算机都能同时连接Internet，并能共享打印机等设备。

2.设计方案

Internet接入方式可以选用常见的ADSL接入。ADSL使用PPPoE为拨入的用户分配一个IP地址，因此，如果ADSL调制解调器具有NAT功能（俗称路由功能），则5台计算机可以使用交换机组网，再连接ADSL调制解调器。如果ADSL调制解调器没有NAT功能（目前中国的某些电信运营商为了防止多个用户共用一条ADSL线，已经不再提供带有NAT功能的ADSL调制解调器），则必须使用一台路由器，并且这台路由器能够支持ADSL参数设置。

选用一台家用路由器，这种路由器实质上是交换机加NAT，如TP-LINK-R860M，这款路由器共有8个以太网接口，一个WAN口，对路由器的设定主要包括内网IP地址、外网IP地址、接入ADSL设定、DHCP服务设定等。在计算机上用浏览器访问其默认IP地址192.168.1.1，就可以设置路由器，用户名为admin，默认口令是admin。

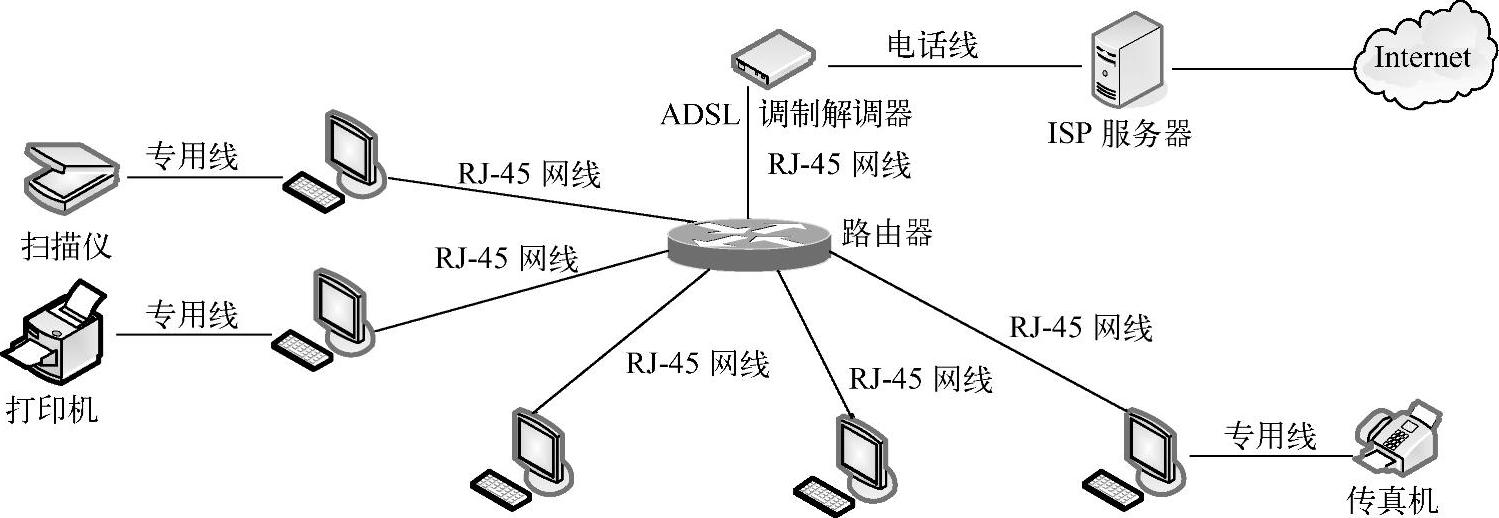

路由器的WAN口通过双绞线连接ADSL调制解调器，ADSL调制解调器通过电话线连接ISP接入服务器，路由器与计算机之间通过双绞线连接各自的网卡，扫描仪、打印机、传真机通过各自的专用线路（常见的有USB、并口等）连接计算机。网络拓扑结构如图9-5所示。

设置路由器外网IP时，选择PPPoE连接，输入ISP提供的用户名和密码即可。路由器可通过DHCP协议为5台计算机动态分配IP地址。主机网络参数的设置在Windows XP下的位置是：开始→控制面板→网络连接→本地连接图标→单击右键→选择属性→TCP/IP属性。可选择自动获得IP地址，因为路由器可以使用DHCP为其分配一个IP地址。但是DNS的IP地址要由ISP提供，不能随意填写，否则无法浏览网页。如果主机填入固定IP地址，则必须与路由器的内网IP地址同处一个子网，默认为192.168.1.2～192.168.1.254。(www.daowen.com)

图9-5　使用路由器通过ADSL上网方案

3.设备共享

多台计算机共享一台打印机是局域网设计中常见的要求。网络打印一般分为两种方式，一种是计算机上安装普通打印机，然后在网络上共享该打印机；另一种就是使用网络打印机，网络打印机不需要安装到某台计算机中，直接接入网络。

共享普通打印机是先在网络中某台计算机上安装打印机，并确保打印机在这台计算机上能使用，然后在这台计算机上把打印机设置为共享，网络上的其他计算机添加这台共享的打印机即可。

网络打印机有自己的网络接口，可以通过网线直接连接交换机或路由器。网络打印机的安装也很简单，主要是更改其默认的IP地址，设为所在子网的IP地址即可。
