使用交换机和路由器实例来学习计算机网络技术

交换机路由器在硬件组成上相当于计算机的主机部分,没有键盘、显示器等,也没有硬盘。网络参数的配置需要另一台计算机通过RS-232串口进行,用户界面通常采用命令行(CLI)方式。高端模块化路由器具有多个扩展插槽,支持几乎所有的接口类型,包括FD-DI、SONET/SDH、ATM、异步和同步串口、以太网等,可以使用SNMP或RMON协议进行远程配置。与此不同的是,小型的家用交换机不用配置,家用路由器的配置通常采用Web页面在以太网上直接进行。下面以Cisco公司的网络产品为例说明如何配置交换机和路由器。

1.交换机和路由器的硬件结构

交换机和路由器的内部构件基本相同,主要有3部分组成:CPU、存储器和接口。

1)CPU用于处理大量的软件计算。路由器的功能主要通过软件实现,例如,执行路由协议、交换路由信息、维护查找路由表等操作都要通过CPU完成。交换机的功能主要由硬件来完成,如MAC帧的转发。在路由器中,CPU占据着特别重要的地位,对路由器的性能起着决定性作用,而在交换机中,大部分的计算是通过ASIC(专用集成电路)完成的。

2)存储器保存软件和配置文件。网络设备一般没有硬盘,只提供4种类型的存储器:RAM、ROM、闪存、NVRAM。断电后,RAM中的数据会消失,其他3种不会丢失数据。

RAM(随机访问存储器)就是计算机的内存,用于存储系统当前的配置和操作系统(Cisco设备为互联网操作系统IOS)。

ROM(只读存储器)相当于计算机中的BIOS,设备的引导文件保存在ROM中,通过引导软件,设备进行加电自检、硬件检测后才能进入正常的工作状态。一般来说,ROM中还保存了IOS的备份,以备闪存中的IOS不能正常启用时,可以使用ROM中的备份。

闪存(Flash)相当于计算机中的硬盘,主要存储IOS。

NVRAM(非易失性RAM)用来存储启动配置(startup config)。

当设备加电后,首先执行ROM中的引导程序,完成一些基本测试,包括硬件自检等,然后把存在闪存中的IOS加载到RAM中,IOS调用startup config配置文件对设备进行初始化配置,之后设备进入正常运行。

3)接口分控制台接口和数据传输接口两种。控制台接口通过RS-232异步串行线路与计算机的串口相连,可以对网络设备进行最基本的配置。数据传输接口用于连接组网的计算机和其他网络设备,包括RJ-45接口、光纤端口。

2.交换机的配置

对交换机进行本地设置时,须使用计算机串口连接交换机的控制台端口。然后可利用Windows系统自带的超级终端软件输入CLI命令,设置交换机的基本参数。超级终端软件的位置在:开始→所有程序→附件→通讯→超级终端。CLI命令不区分大小写,但是有模式区分,不同的命令只能在不同的模式下才有效。Cisco的模式有:用户模式查看初始化的信息;特权模式查看所有信息、调试、保存配置信息;全局模式配置所有信息、针对整个路由器或交换机的所有接口;接口模式针对某一个接口的配置;线控模式配置对路由器进行控制的接口。

交换机最基本的配置包括交换机的名字、管理用的IP地址等。交换机工作在数据链路层,本质上不应该有IP地址,但是在网络结构很庞大时,为了实现所有设备的远程统一管理,必须为每个设备配置一个管理IP地址。下面是配置过程中的一些命令实例。

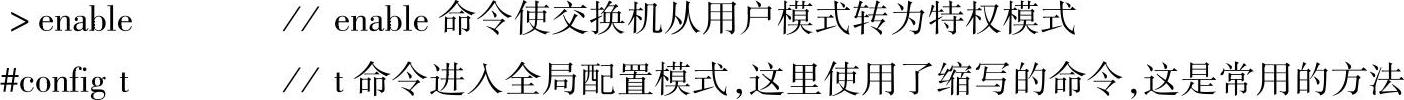

1)首先要进入特权模式,接着要进入全局配置模式,因为只有在全局配置模式下,所有的系统配置命令才会生效。注意“//……”是给出的注释,不能输入。


2)一旦进入全局配置模式,就可以通过hostname命令和ip address命令来设置交换机的名字和IP地址。


3)接下来可以使用exit命令回到enable模式,然后可以通过show命令(showip或show running-config)来显示刚才的配置信息来检查是否正确。(www.daowen.com)



4)最后保存配置信息。


3.路由器的配置

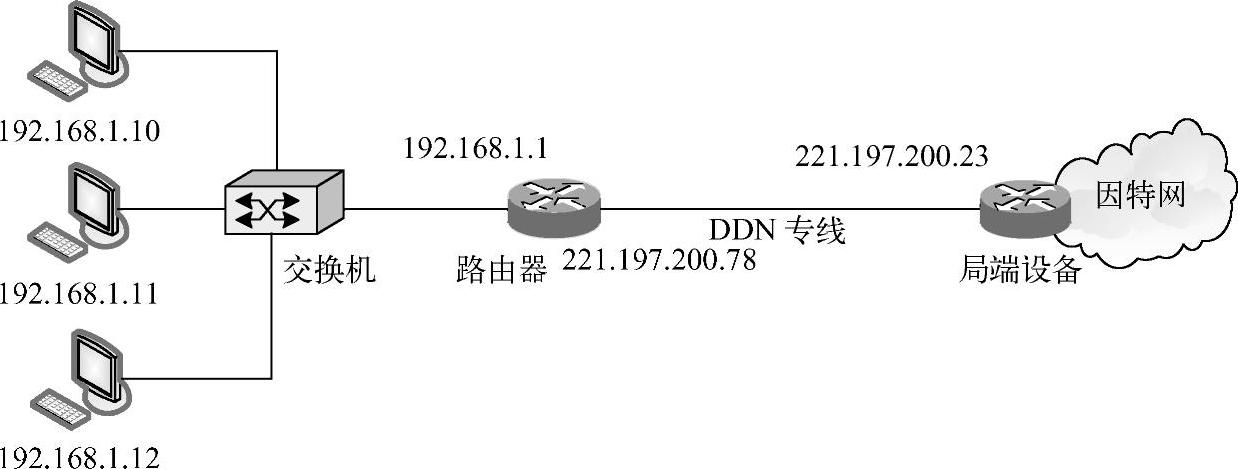

路由器的配置方式与交换机一样。假设要通过DDN专线的方式接入Internet,DDN专线通过一台NTU设备接到路由器的同步口,路由器的某个以太网端口再通过一条双绞线连接内部交换机,如图9-1所示。可以对该路由器进行如下的简单配置,注意路由器都有两个IP地址,一个属于内部子网,一个属于外部子网。


图9-2 路由器的配置

1)首先使用enable命令进入特权模式,使用configt命令进入全局配置模式。这和交换机的配置方式完全一样。

2)用hostname命令给路由器起个名字,假设为myrouter。

3)开始配置端口信息,先配置内部以太网端口的IP地址,该IP地址就是内部以太网计算机上要配置的默认网关地址。

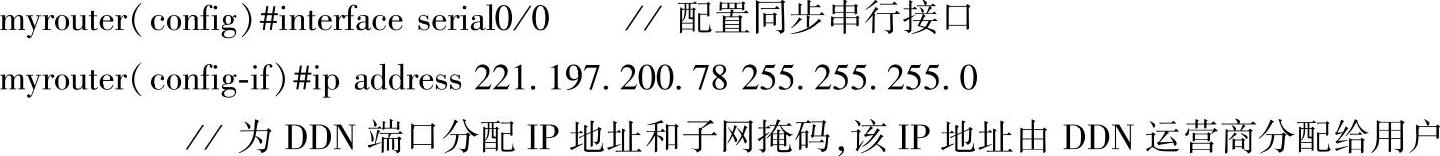

4)然后配置外部同步端口。DDN专线一般接入到边界路由器的同步口,假设为serial0/0同步串行接口。配置如下:


5)配置静态路由。采用静态路由的方式连接Internet时,需要手动配置静态路由命令,这里添加一条静态路由命令,这条命令为路由器配置了一条从用户端到局端的默认路由,表示将用户端网段上发给路由器的IP数据报转发给DDN专线另一端的地址为221.197.200.23的局端设备,该设备必须与路由器同处一个子网中(路由器外面的子网)。


6)保存配置信息。
