点到点协议（Point-to-Point Protocol，PPP）最初是为在点到点链路上传输IP数据报而设计的，现在可以传输多种上层协议。PPP常用于用户通过拨号线路或专用线路与ISP（因特网服务提供商）的连接，这种情况下，除了物理线路的连接外，用户还需提供账号和密码等认证信息。PPP提供了一整套方案来解决链路建立、维护、拆除、上层协议协商、认证等问题。

PPP协议包含下面几个部分：链路控制协议LCP（Link Control Protocol）；网络控制协议NCP（Network Control Protocol）；认证协议。

LCP负责创建、维护或终止一次物理连接，配置和测试数据链路。链路两端设备通过LCP向对方发送配置信息报文，协商一些选项。在链路创建阶段，对认证协议进行选择。最常用的包括口令验证协议PAP（Password Authentication Protocol）和挑战握手验证协议CHAP（Challenge-Handshake Authentication Protocol）。PAP使用明文验证方式，用户账号和密码都是明文传送。CHAP对PAP进行了改进，使用三次握手和密文传送方式实现用户的身份认证，不再直接通过链路发送明文口令。

链路创建后，进入认证阶段。在这个阶段，客户端将自己的账号和密码发送给远端的接入服务器。该阶段使用一种安全验证方式，避免第三方窃取数据或冒充远程客户接管与客户端的连接。在认证完成之前，禁止从认证阶段前进到网络层协议阶段。如果认证失败，则跳到链路终止阶段。

NCP是一族协议，用于创建和配置网络层协议，解决PPP链路上的网络层协议问题，例如，给用户分配IP地址等。

PPP的帧结构与HDLC非常相似，只是多了一个2字节的协议字段，如图8-29所示。

图8-29　PPP帧结构

标志字段为011111110，用于帧的定界。地址字段为1字节，由于是点到点链路，实际上无需地址，这里使用了广播地址11111111。控制字段固定为03，没有序号等信息。协议字段指示了信息字段封装的是哪个协议，例如，0x0021表示信息字段是IP数据报，0xC021是链路控制数据LCP，0x8021网络控制数据NCP，0xC023是PAP，0xC223是CHAP等。帧校验字段采用CRC校验。

PPP协议由于简单、具备用户验证能力、可以解决IP地址分配等原因，使其成为是广域网上应用最广泛的协议之一，比较适合拨号和专线上网场合。在ADSL接入中，使用的是PPP的派生协议PPPoE（PPPover Ethernet）和PPPoA（PPP over ATM），这是根据局端复用器DSLAM所连接的是以太网还是ATM网络所决定的。(www.daowen.com)

在以太网上运行PPP来进行用户认证接入的方式称为PPPoE。PPP协议要求进行通信的双方之间是点到点的关系，利用PPPoE协议，可以在多点的共享式以太网上建立虚拟的点到点的PPPoE连接，在PPPoE连接上使用PPP协议对用户进行验证、接入和数据传输。

PPPoE的思想是把PPP帧封装进PPPoE报文中，PPPoE报文再封装进PPPoE帧中，PP-PoE帧在以太网上传输。简单来说就是在以太网上运行PPP协议，因此，PPPoE的帧格式与以太网的MAC帧格式一样，如图8-30所示。

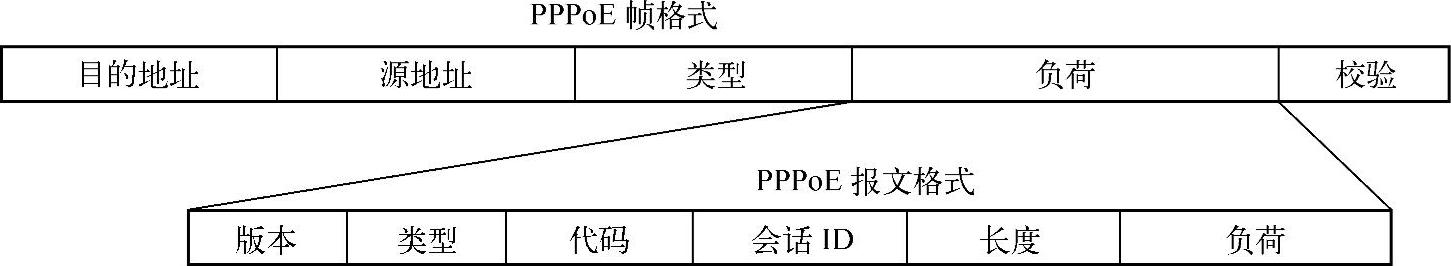

图8-30　PPPoE的帧格式和报文格式

在PPPoE的帧格式中，目的地址和源地址就是6字节的MAC地址。类型字段区分负荷字段所包含的PPPoE报文的类型。PPPoE协议分为两个阶段：发现阶段和会话阶段。类型字段为0x8863表示为发现阶段的报文，而在会话阶段类型字段为0x8864。校验字段采用CRC-32。

PPPoE的每个接入用户均需要建立一个独一无二的PPP会话，因此，会话建立之前必须知道远端接入服务器的MAC地址，PPPoE协议是在发现阶段获取的。它首先要执行一个发现过程来识别对方的MAC地址，然后建立一个唯一的PPPoE会话ID。一旦PPP会话被建立起来，发现阶段就结束，进入会话阶段。

PPPoE的会话阶段开始后，主机和接入服务器之间就依据PPP协议传送PPP数据，进行PPP的各项协商和数据传输。会话阶段传输的报文必须包含在发现阶段确定的会话ID，并保持不变。

在PPPoE报文中，版本字段为4bit，目前为0x01。类型字段为4bit，固定为0x01。代码字段为1字节，对于PPPoE的不同阶段，代码字段的内容也是不一样的，如在PPP会话阶段，该字段必须为0。会话ID点用2字节，当访问集中器还未分配唯一的会话ID给用户主机的话，则该域内的内容必须填充为0x0000，一旦主机获取了会话ID后，那么在后续的所有报文中该域必须填充这个唯一的会话ID值。长度字段为2字节，用来指示PPPoE报文中负载的长度。负载字段在PPPoE的不同阶段内容会有很大的不同。在PPPoE的发现阶段时，该字段内会填充一些标记，表示携带的信息是服务名称、设备名称等。而在PPPoE的会话阶段，该字段携带的是PPP报文。

同样，在ATM网络上运行PPP协议来管理用户认证的方式称为PPPoA。它与PPPoE的原理相同，作用相同，不同的是PPPoA运行在ATM网络上，而PPPoE运行在以太网上，PPPoA适应的是ATM标准。
