xDSL是各种数字用户线路（Digital Subscriber Line）的简称，xDSL中的x代表不同种类的数字用户线路技术，如ADSL（非对称数字用户线）、HDSL（高比特率数字用户线）、R-ADSL（可调速率数字用户线）、SDSL（单线路数字用户线）、VDSL（甚高速率数字用户线）等几种。

xDSL技术按上行（用户到交换局）和下行（交换局到用户）的速率是否相同可分为对称型和非对称型两种。对称型的有HDSL、SDSL、IDSL，非对称型的有ADSL、VDSL、RADSL。下面分别介绍其主要的技术方式。

1.非对称数字用户线（ADSL）

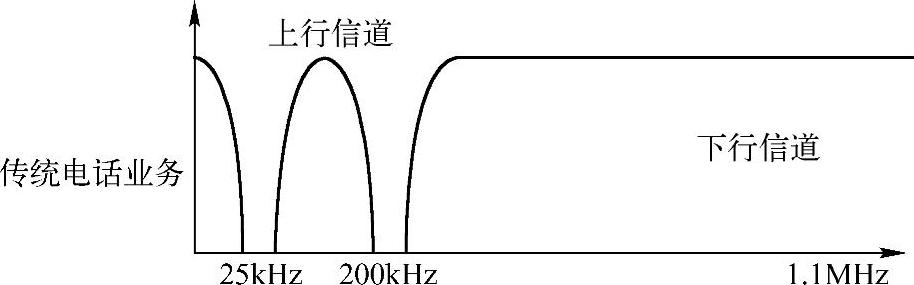

ADSL是目前最常用的一种，它可以使用户的计算机通过电话线接入因特网，上网和打电话可以同时进行，互不干扰。ADSL利用FDM把一条1.1MHz容量的双绞铜线频谱分成3个不同频段：POTS信道、上行数据信道、下行数据信道，如图8-17所示。

传统电话业务（POTS）信道：0～25kHz。话音占用0～4kHz，多余的带宽为保护频带，防止话音和数据信道之间的串扰。

图8-17　ADSL的频谱划分

上行单向低速信道：25Hz～200kHz。低速的上行信道包括通向网络的控制开销信号，速率一般在640kbit/s～1Mbit/s之间。

下行单向高速信道，250kHz～1.1MHz。高速下行信道向用户传送数据、视频、音频信息及控制、开销信号，速率一般在1.5～8Mbit/s之间，在0.5mm双绞铜线上传送距离可达3.6km。值得注意的是，线路距离和线路质量会影响实际的传输速率。

在不采用FDM而采用回波抵消的ADSL系统中，下行信道的低频段与上行信道的整个频带重叠。

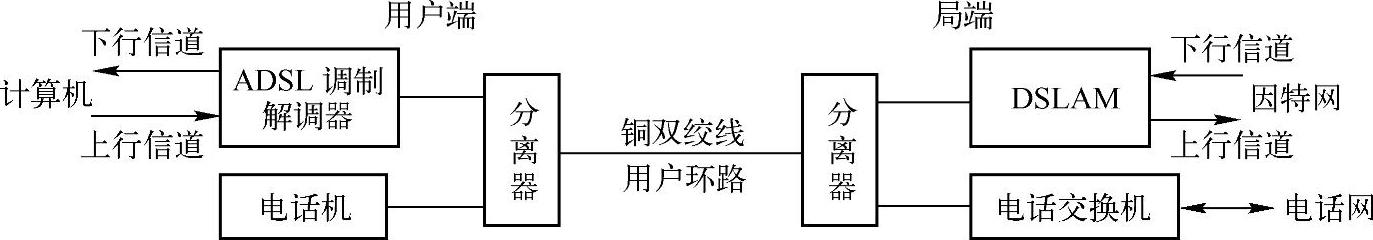

ADSL系统由交换局侧的局端模块（ADSL收发器-局端，ATU-C）和用户侧的远端模块（ADSL收发器-远端，ATU-R）组成，具体设备有ADSL调制解调器、分离器、DSL接入复用器（DSL Access Multiplexer，DSLAM）。ADSL的基本结构如图8-18所示。

图8-18　ADSL的基本结构

分离器用于分开话音信道和数据信道。DSLAM对多个用户的ATU-C进行复用，提供到因特网的接入。ADSL调制解调器利用QAM、CAP或DMT等调制技术传输来自计算机的数字信号。CAP（无载波幅相调制）与QAM调制类似，只不过不采用载波，而是通过激励一个数字滤波器来产生调制信号。

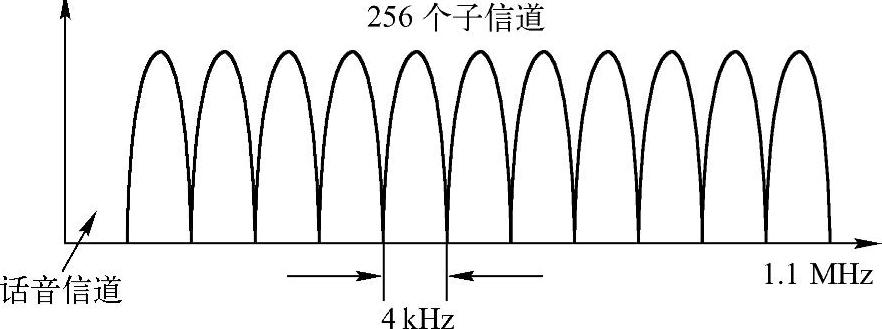

DMT（离散多音）调制技术比QAM和CAP技术具有更多优势，它是我国ADSL线路传输的唯一选用技术。DMT是一种多载波调制技术，它在下行频带内再次采用FDM技术，把整个频带分成256个子频段（亦称为子信道、音调、副载波等），如图8-19所示。

图8-19　DMT的子信道(www.daowen.com)

DMT系统可以看做是一组持续并行的QAM系统，它在每个子频段内采用QAM方法，然后再把各自的输出叠加在一起进行传输。理论上，每个子信道为60kbit/s，共15.36Mbit/s，实际上为1.5～9Mbit/s。

DMT预先发送一个测试序列，以测得每个子信道的特性（包括瞬时衰减特性、延时特性和噪声特性等）。然后，根据子信道发送数据的能力，分配l～11bit信号给各子信道，并将不能发送数据的子信道关闭。对那些受串扰和射频载波干扰的用户环路，DMT能够大大改善系统的性能，整个系统能够自适应地分配数据。

ADSL的应用推广比较快，它在标准上也发展很快。ITU-TG.992.1（G.dmt）、G.992.1（G.lite）是第一代ADSL标准。2002年ITU-T通过了第二代ADSL标准，包括G.992.3（AD-SL2）和G.992.4（无分离器ADSL2）。2003年又推出了G.992.5（ADSL2+）标准。

G.992.1标准规定ADSL下行速率至少6Mbit/s，上行速率至少640kbit/s。G.992.3标准对ADSL2的速率要求更为严格，至少应支持下行8Mbit/s、上行800kbit/s。ADSL2+标准在ADSL2的基础上进一步扩展，主要是将频谱范围从1.1MHz扩展至2.2MHz，使得传输能力明显提高。ADSL2+的最高下行速率可达到25Mbit/s，在1.5km时下行速率为20Mbit/s，上行速率为800kbit/s，在5km时下行速率为384kbit/s。

2.高比特率数字用户线（HDSL）

HDSL属于速率对称型铜线接入技术，可在两对普通电话双绞线上提供1.544Mbit/s（全双工T1方式）的速率，在三对铜线上提供2.048Mbit/s（全双工E1方式）的速率，无中继传输距离达3～5km。HDSL技术是最早推出的DSL技术，ITU-T的标准为G.991.1（HDSL）。

HDSL主要用于2Mbit/s租用线路业务，如会议电视、LAN与LAN互连、移动通信基站、ISDN一次群速率和专用PABX连接。但是，HDSL至少需要两对用户线，一般用户难以承受。HDSL比较适合企业集团的LAN接入因特网使用。

HDSL的单线版本是单线路高速数字用户线（SHDSL）。SHDSL的国际标准是G.991.2（G.SHDSL），它是一种多速率传输技术，可以提供全双工高速可变比特率连接，传输距离5km时的速率是192kbit/s，2km时的速率是2.312Mbit/s。SHDSL支持多种速率，速率调整幅度是8kbit/s，传输距离为1.8～6.5km。SHDSL也可选用2对双绞线，传输速率是384kbit/s～4.624Mbit/s。

3.基于ISDN数字用户线路（IDSL）

ISDN从其现在的应用来说也可以算做DSL技术中的一种。IDSL可以认为是ISDN技术的一种扩充，通过在用户端使用ISDN终端适配器和在双绞线的另一端使用与ISDN兼容的接口卡，它可以为用户提供基本速率BRI（128kbit/s，双向对称）的ISDN业务，但其传输距离可达5km，其主要应用场合有远程通信和远程办公室连接。

4.甚高速数字用户线（VDSL）

VDSL的国际标准是G.993.1，它是在ADSL基础上发展起来的，可在很短的双绞铜线上传送比ADSL更高速的数据，其最大的下行速率为52Mbit/s，上行速率则为6.4Mbit/s，传输线长度不超过300m；当下行速率在13Mbit/s以下时，传输距离可达到1.5km，上行速率则为1.6Mbit/s以上。为了实时传输压缩视频信号，VDSL采用前向纠错（FEC）编码技术进行传输差错控制，并使用交换技术纠正由于脉冲噪声产生的突发误码。

和ADSL相比，VDSL传输带宽更高，而且由于传输距离缩短，码间干扰小，数字信号处理技术简化，成本显著降低。VDSL技术最适合在用户相对密集、铜缆距离较短的地区提供高速数据接入业务。

5.速率自适应数字用户线（RADSL）

RADSL利用一对双绞线进行传输，支持同步和非同步传输方式，速率自动调整，下行速率从640kbit/s到12Mbit/s，上行速率从128kbit/s到1Mbit/s，可以同时传输数据和语音。与ADSL的区别是，RADSL可以根据双绞线的质量和传输距离动态地调整用户的访问速率，当距离增大时，速率降低，这样可以提供用户传输服务的灵活选择。
