SNMP报文在计算机网络技术中的应用

管理者与代理之间交换信息的基本单位是报文,报文由外部的报文首部和内部的SNMP协议数据单元(PDU)构成,如图7-20所示。SNMP报文使用运输层UDP协议发送。默认端口号为161。

SNMP报文首部由版本号和团体名组成。版本号取值0代表SNMP V1,取1代表SNMP V2。团体名提供简单的认证功能。SNMP首部是由认证服务解析的,这也是SNMP报文和PDU名称上不一致的原因。

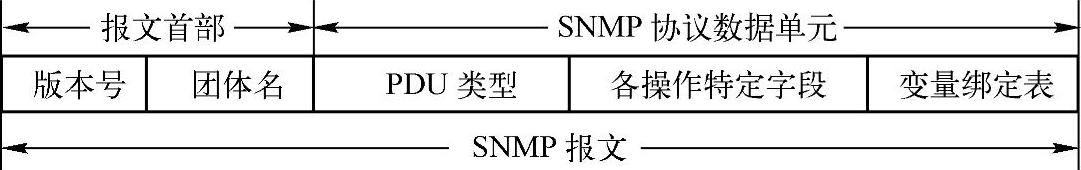

图7-20 SNMP报文结构

PDU定义了7种类型的PDU,对应于7种操作。SNMP V1共定义了有5种操作,即Ge-tRequest、GetNextRequest、SetRequest、GetResponse和Trap,SNMP V2新增了两种:Inform-Request和GetBulkRequest。但只有3种协议数据单元格式,GetRequest、GetNextRequest、SetRequest、InformRequest、Trap这5种PDU与GetResponse具有相同的格式,只是它们的错误状态和错误索引字段被置为0。

在SNMP V2协议中,管理站可以发出GetRequest、GetNextRequest、SetRequest操作,代理应答的PDU只有一种,即GetResponse。另外一种比较特殊的操作是代理主动向管理站发送报文,一般称为Trap报文。在SNMP V1中,Trap有单独的报文格式,而在SNMP V2中Trap的报文格式与GetRequest等一样。

变量绑定表是变量名和对应值的表,说明要查询和设置的所有变量及其值。

SNMP实体发送一个报文一般需要经过下面4个步骤。

1)根据操作构造协议PDU。(www.daowen.com)

2)把PDU、源和目的端口地址以及团体名传送给认证服务,认证服务产生认证码对数据进行加密。

3)加入版本号和团体名,构造报文。

4)进行BER编码,产生0/1比特串,发送出去。

SNMP实体收到一个报文后要产生以下动作。

1)对报文进行语法检查,丢弃出错的报文。

2)把PDU部分、源和目标端口号交给认证服务,如果认证失败,发送一个陷阱,丢弃报文。

3)如果认证通过,进行BER解码,转换成ASN.1形式。

4)协议实体对PDU做句法检查,如果通过,则根据团体名和适当的访问策略作相应的处理。
