UDP协议是除了TCP外的另一种运输层协议。与TCP不同的是，UDP提供无连接服务，因此，UDP是不可靠的，无法保证数据传送不出现差错。UDP的特点是简单、高效、开销小。

UDP是面向消息的。UDP不会把两个应用层交给的报文组合在一起，也不会把单个的报文分成几个数据块。UDP只会将应用程序交给的一块数据作为一个UDP报文发送，并组装成一份待发送的IP数据报。这与TCP面向流的发送是不同的，因为在TCP中，应用数据会被分割成最适合发送的数据块。这是UDP与TCP在数据发送方式上的区别。

UDP除了在IP上增加了一个端口寻址能力外，完全不具有什么额外的控制和功能。UDP的某些熟知端口如表6-3所示。

表6-3　UDP熟知端口

UDP报文（协议标准称为数据报）的首部非常简单，如图6-13所示。各字段的含义如下。

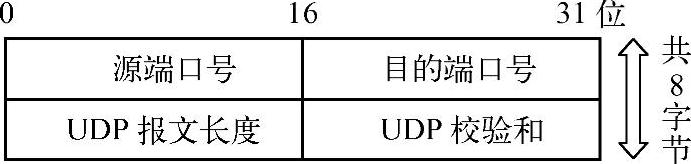

图6-13　UDP首部

1）源端口号：16bit字段，标识发送方的应用程序。

2）目的端口号：16bit字段，标识接收方的应用程序。

3）UDP报文长度：16bit字段，表示整个报文段的长度，包括首部和数据。最小值是8字节，也就是无数据字段的UDP报文，仅仅包含UDP首部。

4）UDP校验和：16bit字段，UDP的校验和与TCP检验和相同，同样是检验整个报文加上前面附加的IP伪首部。算法也仍是采用二进制反码相加的方式。UDP的校验和是可选的。如果不使用该字段，就设置为零。因为IP首部校验和只检验IP首部而不检验数据部分，因而如果UDP不使用校验和，那么数据部分直到交付给应用层都不会被检验。UDP提供的是不可靠服务，校验和字段确实有些画蛇添足。(www.daowen.com)

到这里为止，已经将MAC层、网络层、传输层的协议数据单元（PDU）的结构弄清楚了。各层次的PDU关系如图6-14所示。一个UDP报文由UDP首部和应用程序送来的数据组成，然后该UDP报文作为IP数据报的数据部分，与IP首部结合为一个IP数据报。之后该IP数据报加上以太网首部和尾部（图中未画出尾部的CRC校验），封装为MAC帧，MAC帧变成串行的比特流，使用适当的数据信号编码才能真正在以太网上传播。

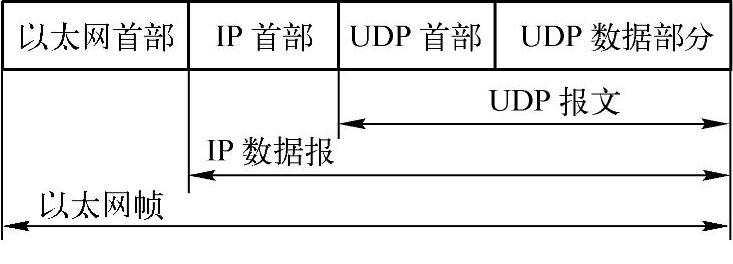

图6-14　各层协议PDU的封装关系

在重新熟悉了各层次协议帧结构的关系之后，来看一个实际中得到的UDP报文，如图6-15所示。通过解析一个真正的UDP报文实例，总结一下各层PDU结构的知识。

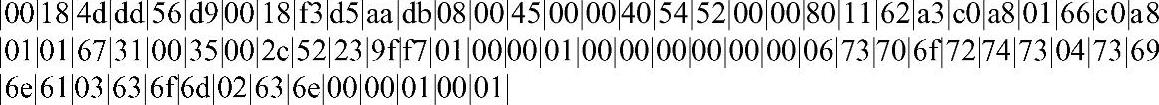

图6-15　一个实际的UDP报文

图中的数据是从线路上得到的比特流，这似乎是一连串毫不相关的十六进制表示的0、1比特流，而现在的目的就是要逐步揭开这些数字背后的信息。

首先，大家知道这是从以太网网卡来的一个MAC帧，最外层的应该是位于MAC层的以太网帧的首部。根据以太网的帧结构，|00|18|4d|dd|56|d9是目的MAC地址，而|00|18|f3|d5|aa|db则为源MAC地址。之后的0x0800是类型字段（数值的大小也表明这是以太网MAC帧结构，而非IEEE 802.3MAC帧结构），代表网络层协议为IP。后面是IP数据报。

首先对IP首部进行解析。0x45是两个四位组，0x4是版本号，代表着IPv4。而0x05则是IP首部的长度字段，表明是20字节。之后的字节0x00为服务类型。而0x0045是IP数据报的总长度，为64字节。之后的16位，0x5452为其标识符。之后的0x00代表标志位和偏移量均为0。而0x80为生存期字段，TTL=128。之后的8位为协议字段，0x11表示是UDP协议。0x62a3为首部校验和，其后的一连串字段分别为源IP地址|c0|a8|01|66（192.168.1.102）和目的IP地址|c0|a8|01|01|（192.168.1.1）。之后进入UDP首部。

在UDP首部中，0x6731为源端口号（26417），0x0035为目的端口号（53）。0x002c是UDP报文长度，为44字节。之后的0x5223为UDP检验和。其后的部分为UDP数据部分。

如果细心的话就会进一步发现该UDP报文中数据字段所包含的内容，该UDP报文的目的端口号是53，53是一个熟知端口号，用于DNS域名解析服务协议。也就是说UDP的数据部分是DNS的报文内容。DNS是应用层的一个协议，对其的解析是下一章的内容。当了解了DNS协议后，这部分的内容同样可以逐字段解析。
