在了解了IP路由、IP首部的结构和ARP协议的过程后，看一下一个完整的互联网络层数据报的传输过程。希望通过这样一个简单的例子，对于前面的知识进行很好的总结和回顾。

假设网络结构如图5-11所示，目标是将端系统A的IP数据报传送给端系统C。端系统A的互联网络层（IP）收到来自高层的数据信息后，添加IP首部，封装成IP数据报。接着搜索自己的路由表（在Wimdows系统下，输入“route print”命令可查看本机IP路由表），并没有发现匹配的主机号或是网络号的表项（这里用到了子网掩码），于是根据默认路由，决定发送给路由器RA。

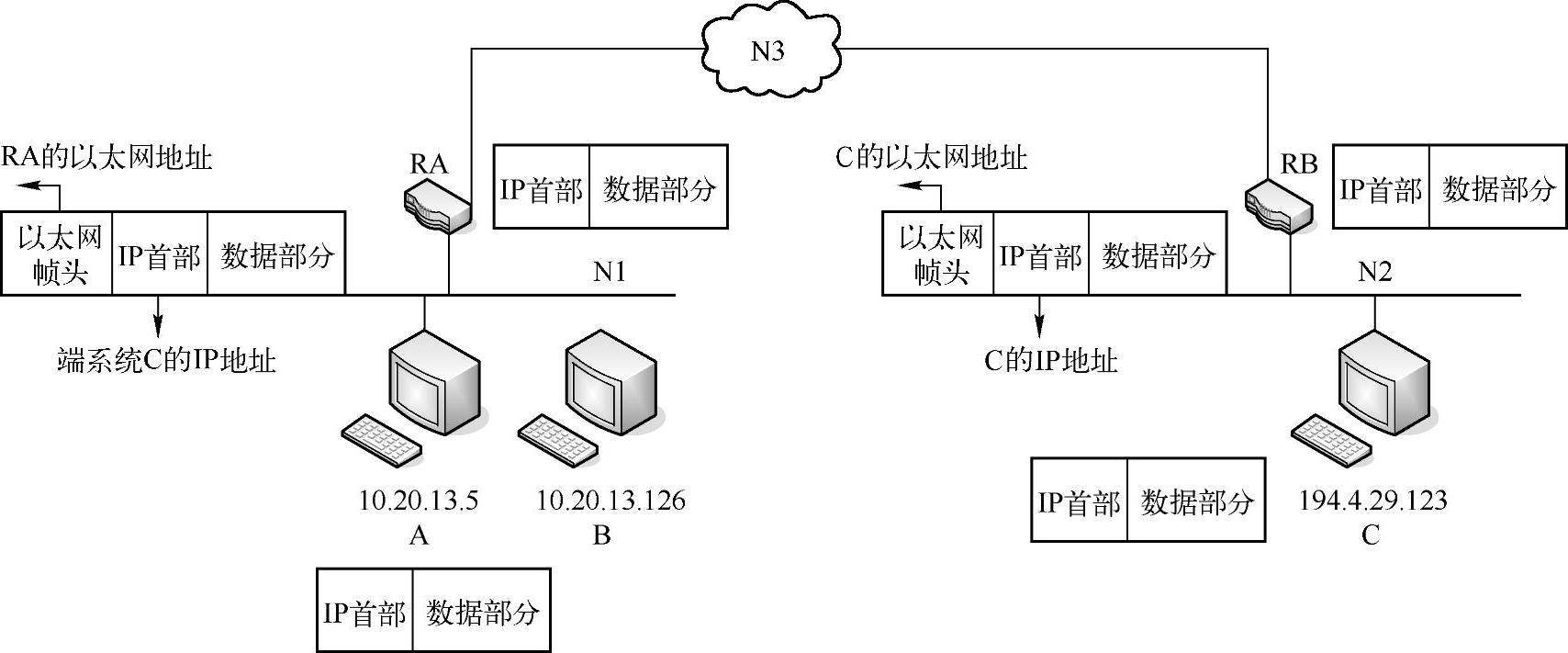

图5-11　IP数据报的网络传输结构

路由器RA的IP地址由用户手动配置（或使用DHCP协议自动获得）。通过ARP协议，A能够获得RA的MAC地址。之后，将IP数据报交给以太网驱动程序，添加以太网MAC帧帧头和帧尾，封装为以太网的MAC帧结构。注意，这时以太网帧头中的目的MAC地址为路由器RA的MAC地址，而最终的端系统C的目的IP地址仍保存在以太网帧的数据部分的IP首部中。通过以太网N1将以太网MAC帧传送给了路由器RA。(www.daowen.com)

路由器RA剥掉以太网的帧头读取IP首部，仍旧利用目的IP地址进行IP路由，最终逐跳通过外部网络N3到达路由器RB。

RB根据目的IP地址搜索自己的路由表，发现有与目的IP地址主机号和网络号完全匹配的路由表项，于是查询ARP缓存表，如果表中没有目的IP地址的表项，就通过ARP地址解析协议，查询目的IP地址对应的MAC地址。之后交由以太网驱动程序，封装为以太网帧结构，通过以太网N2发送给端系统C。

端系统C收到该以太网帧后，剥掉以太网帧头和帧尾，读出IP数据报，交给高层协议处理。这就是一个完整的互联网络层数据报的传输过程。
