IP数据报的分片涉及首部不可分片标志位、后续标志位和偏移量字段。为了重装，还涉及源IP地址、目的IP地址和标识符字段。

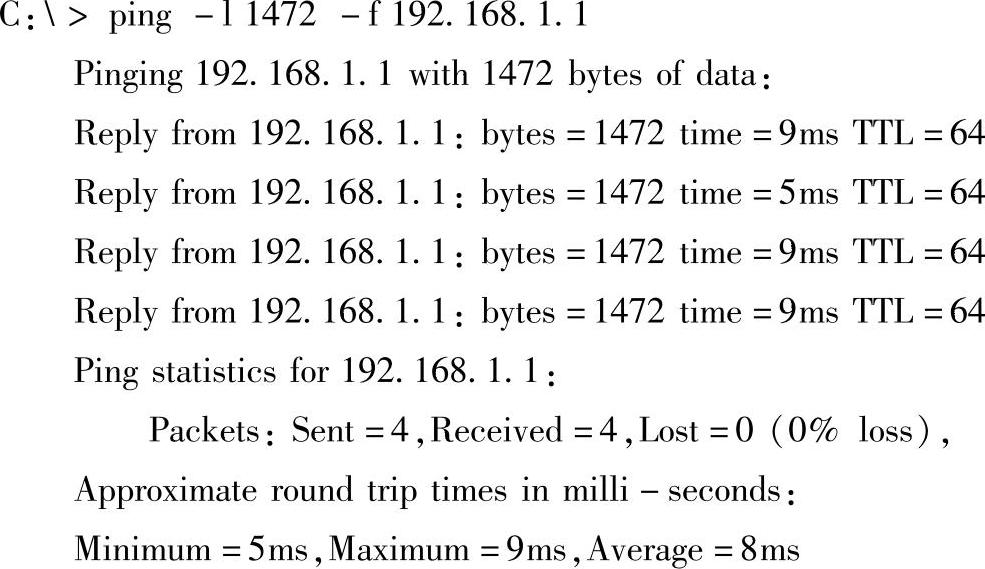

首先来看一个关于标志位影响IP数据报传输的例子。在WindowsXP下，单击“程序→运行”，输入cmd命令，在弹出窗口中输入“ping-l1472-f192.168.1.1”。其中，参数-l是设置ping命令的数据部分的大小，参数-f是将该IP数据报设置为不可分片。该命令的输出结果如下所示。

从上面看到，当把IP数据报设置为不可分片、数据部分大小设置为1472字节时，可以成功地连接到默认网关（即IP地址为192.168.1.1的路由器）。

但是，当仍旧保持IP数据报为不可分片状态，把数据部分大小设置为1473字节时，仅比上次多1字节，即输入“ping-l1473-f192.168.1.1”。输出结果如下。

可以看到，这次并没有成功连接到网关地址，而是显示“Packet needs to be fragmented but DFset.（IP数据报需要分片而不可分片位（DF）被置位。）”。这是因为Ping命令利用到了后面要讲的ICMP查询回显请求报文。其中ICMP报文首部长为8字节，而IP首部为20字节。1472字节加上这些首部，长度刚好是1500字节——这是前文所提到的以太网最大传输单元MTU的大小。也就是说当数据为1473字节时，虽然只是增加了1字节，IP数据报就要进行分片，而由于设置了不可分片标志位，所以数据报被丢弃，这就是没有成功连接的原因。

下面以发送4000字节的ping命令数据包为例（加上8字节的ICMP首部，实际为4008字节，放入IP数据报的数据字段中），来详细分析IP数据分片时各字段的设置。采用某款网络抓包软件对“ping-l4000”命令发送的数据包进行抓取，得到3个IP数据报。

3个数据报的长度分别为1500、1500和1068字节，因为每个数据报都包括20字节的IP首部，因此3个IP数据报的数据部分则分别为1480、1480和1048字节，总和刚好是4008字节的数据，可见在分片过程中数据部分并不会被改动。

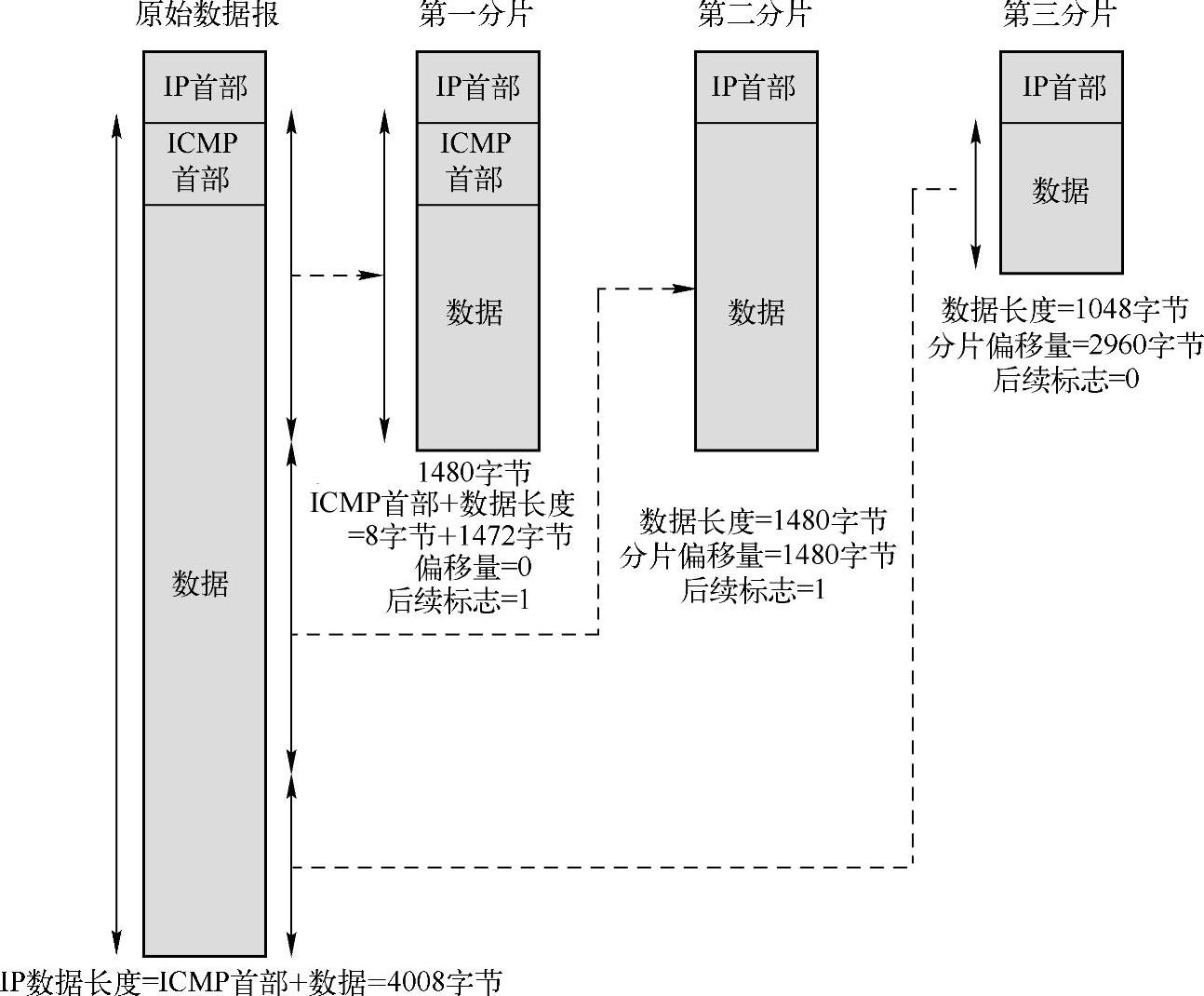

图5-7是该分片重装流程描述。一个4008字节的IP数据报，因为MTU的1500字节限制，分成了两个1500字节和一个1068字节的分片。

(www.daowen.com)

图5-7　分片重装流程图

接下来利用捕获到的3个IP数据报（分片），看一下与分片相关的字段的设置。对于抓包软件显示的每个数据报，下半部分是数据报的字节内容（十六进制表示），上半部分是抓包软件对该数据报各字段的解释。只显示了IP首部的前几个字段，其中共同的部分是：版本为4，首部长度为20字节，服务类型字段为0x00，标识符为0xd0af。

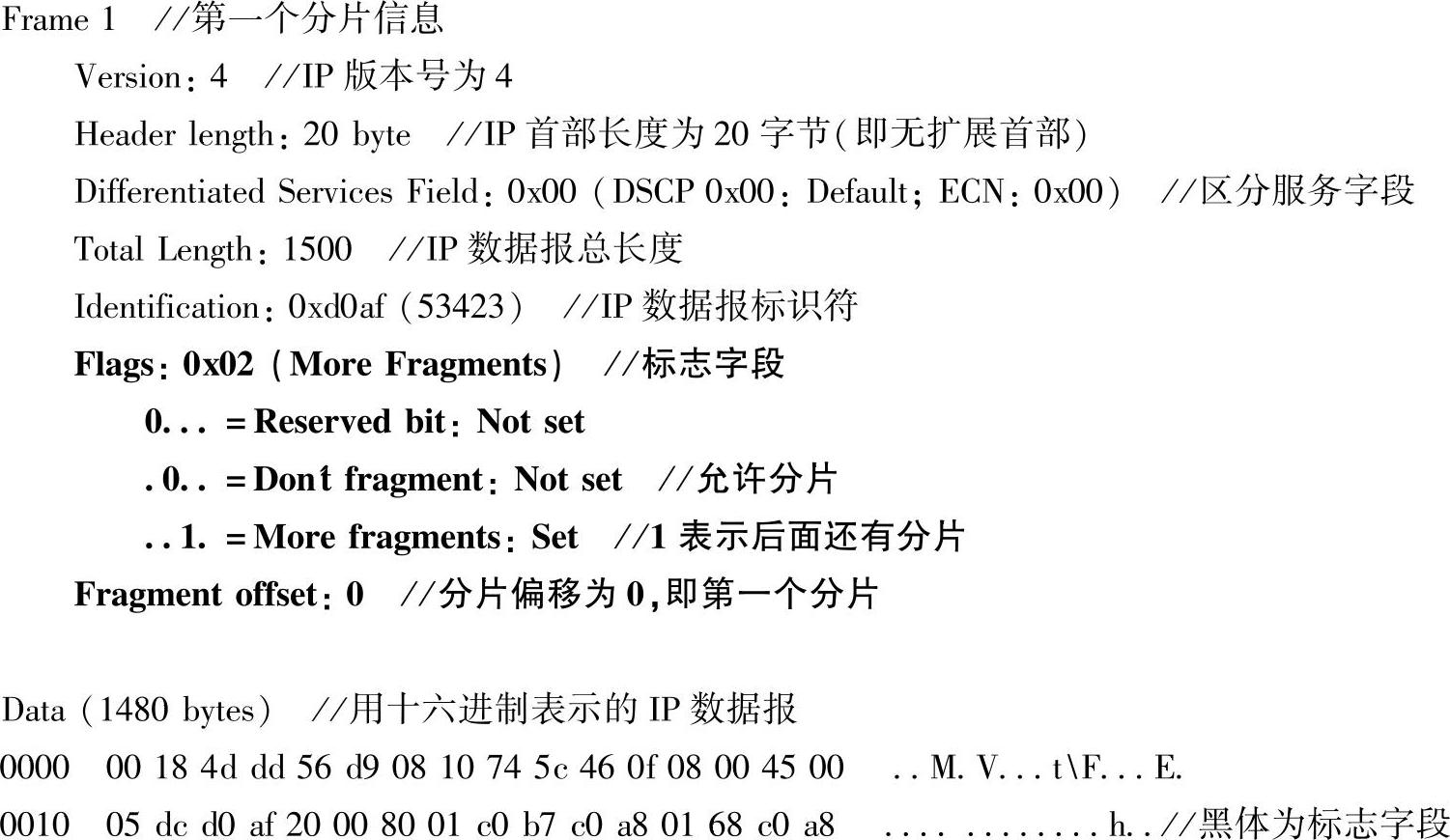

在第一个分片中可以看到，标志位+分片偏移量的16位组为0x2000（其中黑体部分），即不可分片标志为0（可分片），后续标志位为1（有后续分片），偏移量为0。

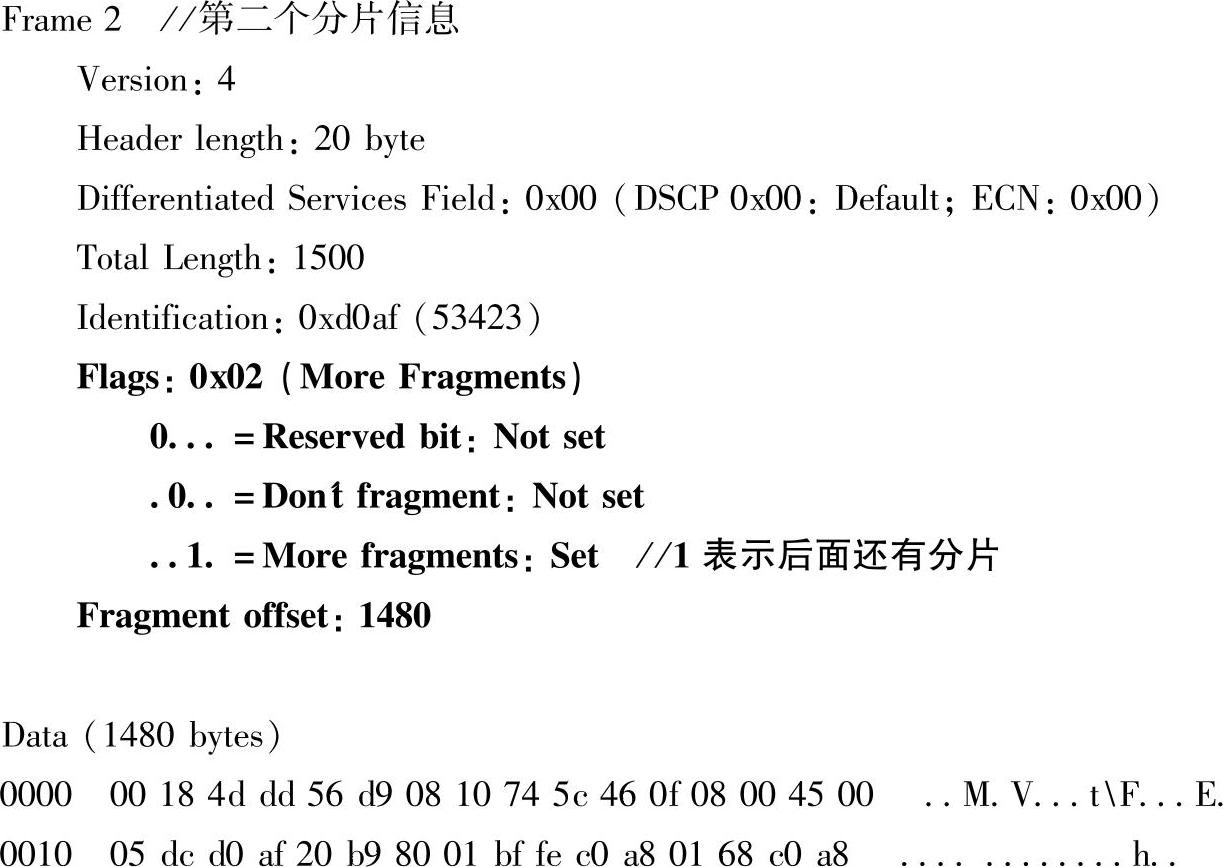

在第二个分片中，该16位组为0x20B9，对应各字段为不可分片标志为0（可分片），后续标志位1（有后续分片），偏移量为0xB9=185（单位为8字节，即1480字节）。

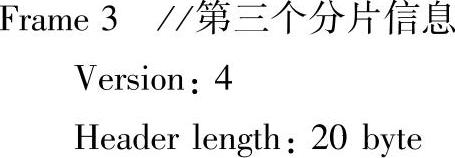

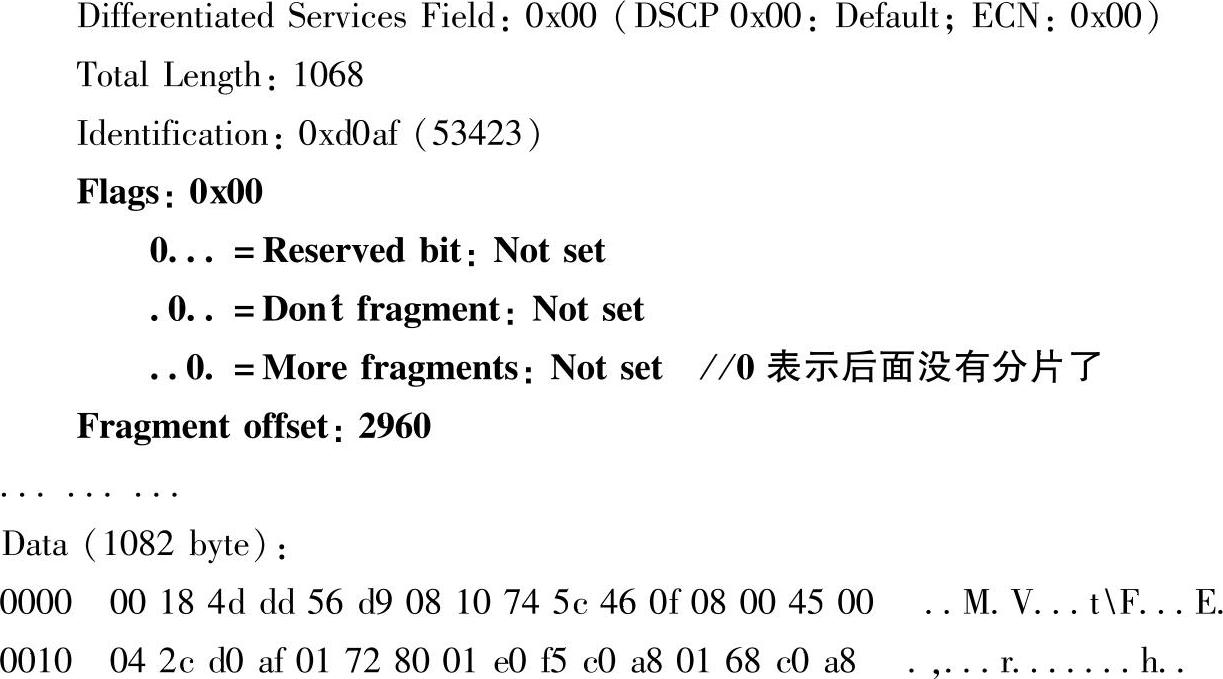

在第三个分片中，该十六位组为0x0172，即不可分片标志为0（可分片），后续标志位为0（无后续分片），偏移量为0x172=370（单位为8字节，即2960字节）。
