1995年3月IEEE宣布IEEE 802.3100 BASE-T快速以太网标准。100 BASE-T是10 BASE-T的100 Mbit/s版,仍然采用CSMA/CD方式接入媒介,拓扑结构为星形,但数据传输速率提升为标准以太网的10倍,因此也称为快速以太网。100 BASE-T是总称,不限于双绞线,它包含3种物理层规范:100 BASE-TX、100 BASE-FX和100 BASE-T4。图4-16为100 BASE-T标准主要的物理层规范。

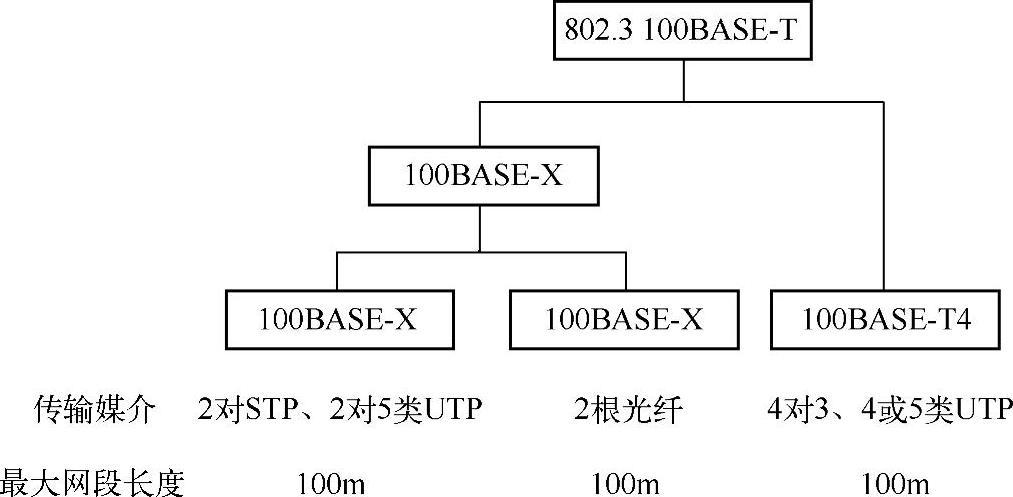

图4-16 802.3100BASE-T物理层规范
1.100Mbit/s以太网标准
100 Mbit/s以太网的各种标准在于使用的双绞线数目和信号编码各有不同。
1)100 BASE-TX。采用两对屏蔽双绞线(STP)或两对5类(高品质)非屏蔽双绞线(UTP),一对用于发送数据,一对用于接收数据,采用MLT-3信号编码。100BASE-TX的最大网段长度为100m,可工作于半双工或全双工通信方式。在全双工通信中,使用交换机组网,网络中每个站点都能同时以100 Mbit/s的传输速率发送和接收数据。
MLT-3(多电平传输-3电平)信号编码采用正、负、零3种电平值。其编码规则:对于数据0,保持电平不变;对于数据1,如果前一位的电平为正或负,则电平值变为零,如果前一位的电平为零,则电平变为正或负,方向与前一个非零电平相反。
2)100BASE-FX。采用两对光纤作为传输媒介,一条光纤用于发送数据,一条光纤用于接收数据,信号编码是4B/5B-NRZI编码。100BASE-FX可工作于半双工或全双工通信方式下,半双工方式下最大网络跨距不超过412m,全双工方式下最大长度可达到2000m。因此,100BASE-FX适合于有电气干扰和传输距离较远的环境。
4B/5B-NRZI编码就是把4位数据映射成5位,再用NRZI发送出去,如表4-1所示。映射中去掉了连续的1或0比特模式,以弥补NRZI码无自同步能力的缺陷。

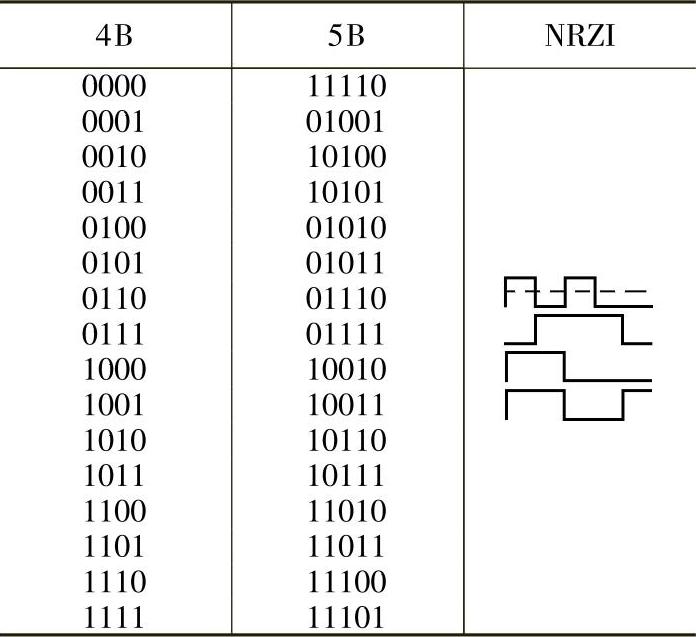

表4-1 4B/5B-NRZI编码映射表
3)100BASE-T4。基于4对3、4、5类非屏蔽双绞线(UTP)传输数据,采用8B/6T编码。其中3对双绞线用于发送数据,第四对用做冲突检测。由于没有专门的发送或接收数据线路,因此100Base-T4不能进行全双工操作。100BASE-T4的最大网段长度为100m。100BASE-T4方便了那些已经使用3类(低质量)UTP安装了10BASE-T的用户的升级。
8B/6T编码就是把8位数据映射成6个符号,每个符号处于正、负和零电平3种电平之一。其映射关系如表4-2所示,目的同样是去掉连续的0或1比特模式,以提供自同步能力。(www.daowen.com)

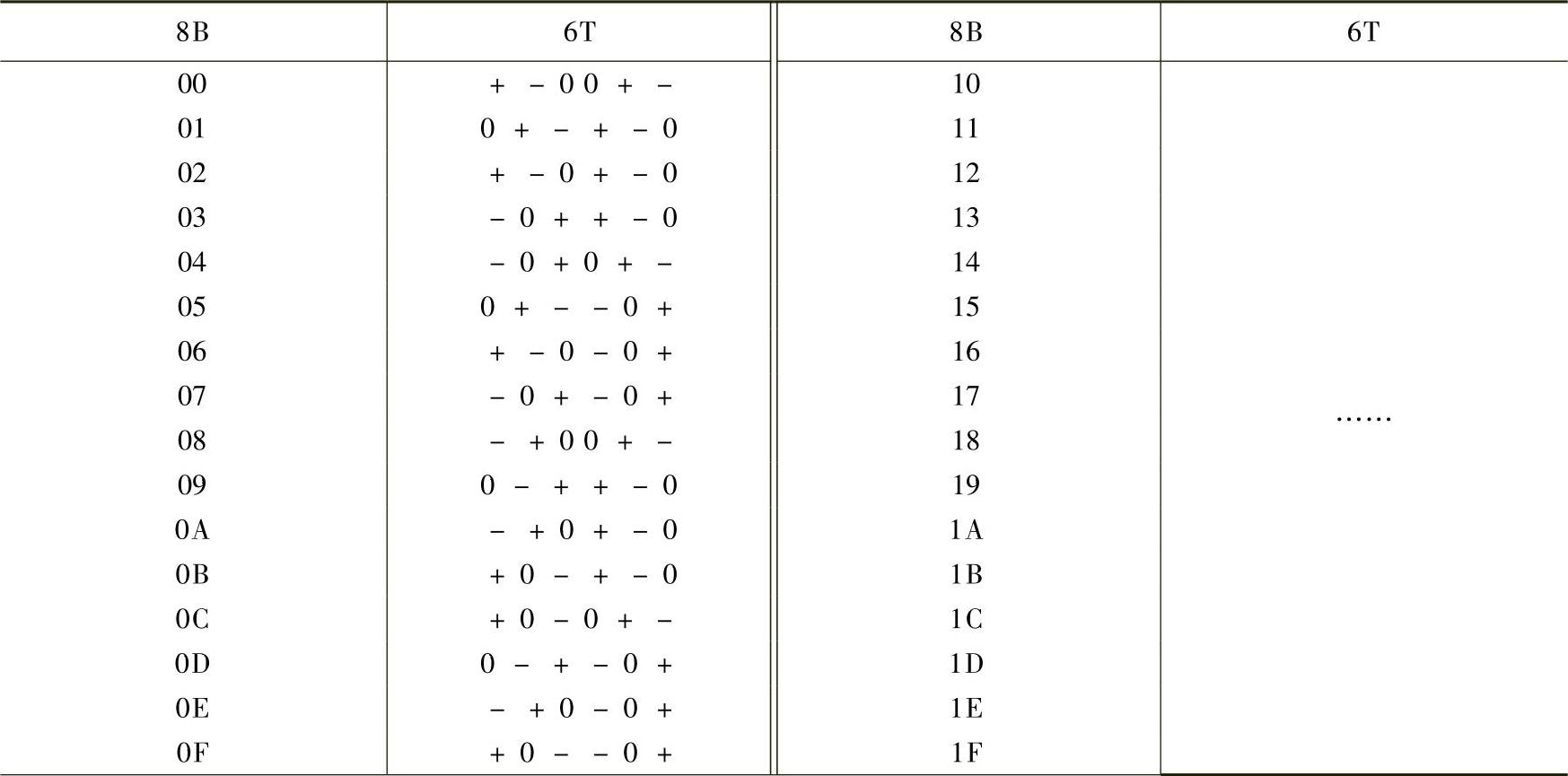

表4-2 8B/6T编码映射表
2.自动协商功能
为了方便10BASE-T的用户使用和升级到100Mbit/s,IEEE设计了自动协商模式,可以自动适应网络中的传输速率。100BASE-T以太网标准提供了10Mbit/s和100Mbit/s两种速率的自适应功能,在网络设备中通过自动协商来进行两种速率的匹配,使速率达到最高水平。
自动协商按一定的优先级来确定10/100Mbit/s和半双工/全双工模式,这些协议的优先级从高到低的排序如下:100BASE-TX全双工,100BASE-T4,100BASE-TX半双工,10BASE-T全双工,10BASE-T半双工。
自动协商功能是在链路初始化阶段进行的,在正常运行期间不能动态地改变链路性质,是一种准静态的机制。具有自动协商模式的网卡和集线器等设备在设备启动后发送一个称为快速链路突发脉冲(Fast Link Pulseburst,FLP)的序列给链路的对方,来测试链路性质。该脉冲序列由时钟同步序列和16bit长的“链路代码字”组成。图4-17为链路代码字的结构,其中S0~S4=00001表示使用的是IEEE 802.3协议;A0位表示10BASE-T半双工模式,A1位表示10BASE-T全双工模式,A2位表示100BASE-T半双工模式,A3位表示100BASE-TX全双工模式,A4位表示100BASE-T4半双工模式,A5位表示支持帧流量控制;ACK位表示确认。如果链路对方支持建议的模式,会用一个FLP应答确认建议的模式,这时协商过程完成;如果链路对方仅支持较低的链路模式,则在应答中指出这种模式。这样,双方就可以确定它们共同支持的最高优先级模式。

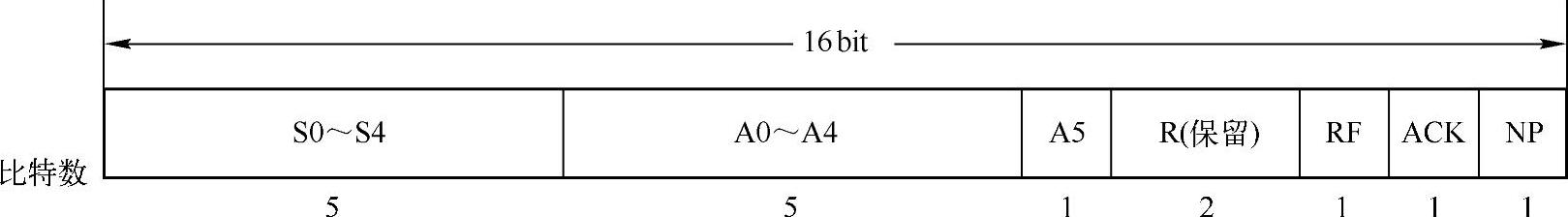

图4-17 链路代码字的结构
网络连接过程中,自动协商功能的实现需要网络设备具有自动协商的功能,如原来的10Mbit/s集线器需要用10/100Mbit/s自适应集线器来替换。10/100Mbit/s集线器内部包含着桥接线路,桥接将10Mbit/s和100Mbit/s分成两个网段,拥有10Mbit/s网卡的计算机共享10Mbit/s带宽,拥有10/100Mbit/s自适应网卡或100Mbit/s网卡的计算机共享100Mbit/s带宽。如图4-18所示。

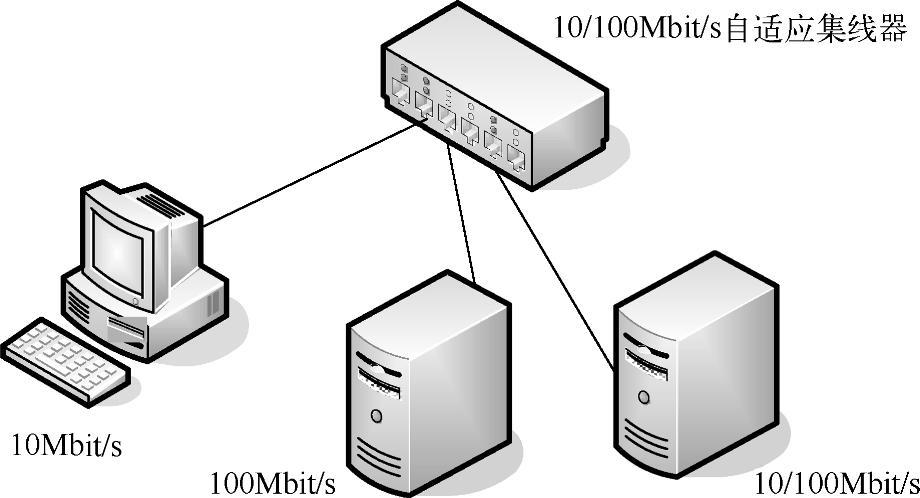

图4-18 10/100Mbit/s自适应网络
在图4-18中,既有拥有10Mbit/s网卡的客户端,又有拥有10/100Mbit/s自适应网卡或100Mbit/s网卡的服务器。自动协商功能使得客户端和服务器分别以10Mbit/s和100Mbit/s两种传输速率发送数据。因此,10/100Mbit/s自适应网卡可以快速地将以太网速率从10Mbit/s提升到100Mbit/s。
