10Mbit/s以太网在计算机网络技术中的应用

最早的10Mbit/s以太网是使用同轴电缆的总线型网络,现在的10Mbit/s以太网使用双绞线拓扑结构为星形。注意的是,物理拓扑结构和逻辑拓扑结构不一样。对于CSMA/CD共享媒介接入方式,逻辑拓扑结构是总线的,而实际的物理拓扑结构有总线和星形之分。

图4-15为802.3委员会规定的传输速率为10Mbit/s的几种常见物理层实现标准。在IEEE 802.3标准中,各种以太网类型按下面方式命名:<数据率><信号传输方式><最大网段长度或媒介类型>。数据率一般以Mbit/s为单位。信号传输方式分为基带传输和宽带传输,目前都是基带传输,用BASE表示。最大网段长度以100m为单位,表示媒介类型时,T代表双绞线,F代表光纤。

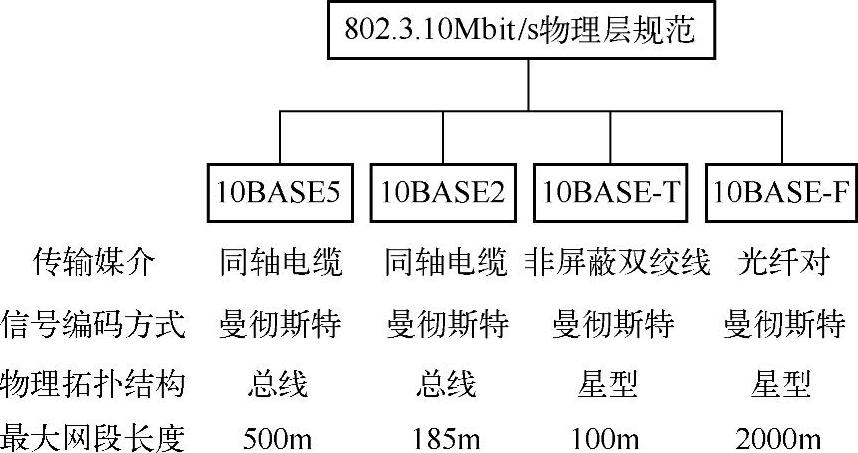

图4-15 IEEE 802.310Mbit/s物理层的实现方式

10BASE5:为粗缆以太网,是最早的802.3标准。其传输媒介为粗同轴电缆,最大网段长度为500m,每个网段允许有100个站点。粗缆以太网扩展时受“5-4-3规则”约束:最多5个网段,使用4个中继器连接,并且最多只能在3个网段中连接站点,其余两个网段主要用来增加信号的传输距离。因此,粗缆以太网的最大网络跨距为2500m,即可由5个500m长的网段和4个中继器组成。虽然粗缆以太网的传输性能好,但价格高,且不易安装,目前已淘汰。(www.daowen.com)

10BASE2:为细缆以太网,与10BASE5类似,不过使用细同轴电缆,最大网段长度为185m。细缆以太网的扩展也受“5-4-3规则”约束。因此,其最大网络直径为925m。作为粗缆以太网的低价替代品,细缆以太网价格便宜,容易安装,但可靠性差,目前也已淘汰。

10BASE-T:为双绞线以太网,是1990年通过的以太网物理层标准。10BASE-T使用两对非屏蔽双绞线,一对发送数据,另一对接收数据,拓扑结构为星形,最大网段长度为100m。10BASE-T同样遵循“5-4-3规则”,最大有效长度可扩展到500m。双绞线以太网是以太网技术的一大进步,由于价格便宜、配置灵活且易于管理,使用极为广泛。

10BASE-F:为光纤以太网,使用一对光纤作为传输媒介,最大网络跨距为500m~2km,包含3个规约。
