以太网交换:计算机网络技术

交换式以太网使用交换机组成星形拓扑结构的局域网。交换式以太网采用点到点的全双工通信方式,没有共享媒介问题,CSMA/CD也就毫无用武之地。与共享式以太网各站点共享带宽相比,交换式以太网中的各站点独享带宽,性能显著增加,如图4-11所示。在图中,连接到交换机上的站点A向站点B发送数据,交换机直接将数据转发给站点B,站点C和服务器D是接收不到A发出的数据的。如果是全双工通信,在A向B发送数据的同时,B也可以向A发送数据。在共享式以太网中,站点A、B、C和D同处于一个冲突域,A发送数据给站点B时,集线器会把数据广播到B、C、D。站点B、C、D会判断数据帧中的目的地址,如果目的地址不是自己,就把数据帧丢弃。

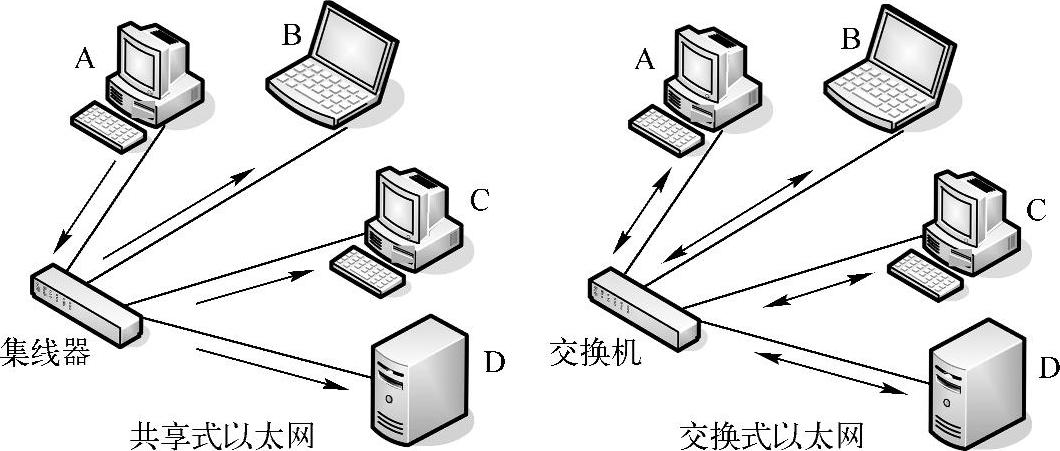

图4-11 交换式以太网的数据传输

集线器工作在物理层,相当于总线。交换机工作在数据链路层,对MAC帧进行转发。交换机来源于早期的网桥。网桥用来连接相似的局域网,每个局域网为一个冲突域,网桥起到了隔离冲突域的作用。网桥使用软件对数据帧进行存储转发,交换机使用硬件实现转发逻辑。以太网网桥已被交换机淘汰。(www.daowen.com)

交换机根据查询转发表对MAC进行转发,转发表是一张MAC地址到端口的映射表,是交换机通电后通过逆向学习法动态创建的。当交换机检测到从端口来的MAC帧时,会查看MAC帧中的源MAC地址和目的MAC地址。根据MAC帧中的目的MAC地址,查询转发表。若目的MAC地址在转发表中,则根据表项中的对应端口把MAC帧发送出去。若目的MAC地址不在转发表中,则向所有站点广播该帧。当交换机刚通电时,转发表是空的,对于要转发的帧,尽管不知道目的MAC地址对应的端口号,但会根据MAC帧中的源MAC地址得知该源MAC地址对应的端口号,这样就可以先建立一个表项,这就是逆向学习法。随着所有站点都发送帧,就能把整个网络站点的转发表建立起来。

交换机的类型主要有直通式和存储转发式两种。直通式交换机,顾名思义,在收到报文时,检查报文的目的地址信息,查询端口—地址映射表,如果与某站点地址相符,就将报文转发到相应端口,不作其他处理;存储转发式交换机增加了一个高速缓冲存储器,在接收到报文后先将报文放到高速缓冲器缓存,进行错误校验以过滤出错报文,读取报文的目的地址,查询端口—地址映射表,确定转发端口,将报文转发到该端口。不难看出,如果网络要求高速低延时,直通式交换机是比较好的选择;如果延时不作要求,但要保证可靠性,则可选择存储转发式的交换机。
