FSK叫做数字频率调制，它是用基带数字信号对正弦波的频率进行控制的方式。当调制信号为二进制信号时，载波频率就在两个频率之间转换，称为二值频移键控BFSK。若两个载波信号的频率分别为f1和f2，则FSK信号可表示成
FSK信号的产生一般有两种方法：直接调频法和频率转换法。FSK信号的产生原理如图2-15所示。

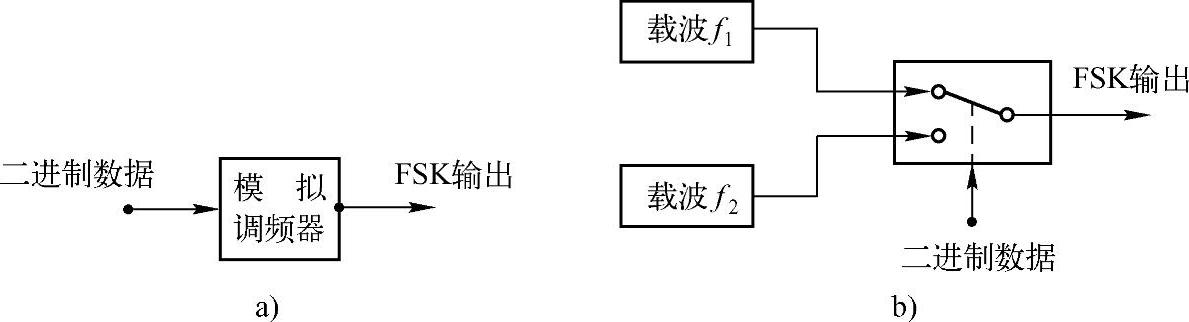

图2-15 FSK信号的产生原理
a）直接调频法 b）频率转换法
直接调频法用数字信号“1”和“0”直接控制调频器，分别控制振荡器振荡电路的参数变化（如电感或电容的值），以达到改变频率的目的。(www.daowen.com)
频率转换法是用电子开关控制两个独立的频率的输出，又称键控法。电子开关通常由门电路实现，数字信号“1”和“0”分别控制门电路的导通和截止。
图2-16是传输数据1100110011时的FSK信号波形。FSK有多种改进形式，MSK是相位连续的FSK的一种特例。MSK信号与普通FSK信号的差别只是在选传号频率和空号频率时，使得这两个频率的信号在一个信息码元期间的相位积累严格地相差π，从而使得相位连续，频带缩窄，图2-16中的波形实际上就是MSK的信号波形。

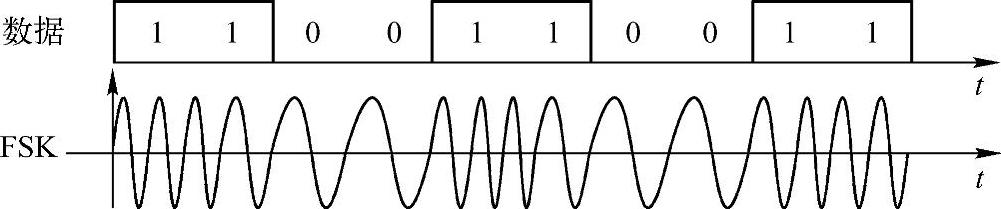

图2-16 FSK信号波形
FSK信号的解调一般采用非相干解调，即接收端不需要载波信号。解调的原理是将频率变换成相应电压的幅度，频率高对应输出的电压幅度大，频率低对应输出的电压幅度小，在一定范围内频率与电压为线性关系。由于二进制FSK只有两种频率，因此对应两种电压幅度，分别表示数码“0”和“1”。
