1.滑入画面

使用“滑入画面”（Slide-in screen），可以在当前打开的画面和滑入画面之间快速导航。滑入画面包含存储在当前打开的画面外部的附加组态内容，例如虚拟键盘或系统对话框。使用画面边缘的可组态的手柄可以快速访问被激活的滑入画面。滑入画面的大小与使用的HMI设备有关。

每台设备最多可组态4个滑入画面，它们分别在运行系统当前打开的画面的顶部、底部、左侧和右侧显示。

滑入画面和弹出画面仅适用于移动面板、精智面板和RT advanced。在滑入画面和弹出画面中可以组态工具箱中的基本对象、元素、控件和面板。滑入画面和弹出画面中的对象以及这些画面本身都不支持使用VB脚本的访问，不支持软键和热键。不能在滑入画面中组态释放按钮与锁定的操作员控件。

2.组态滑入画面

将项目“HMI设备向导应用”另存为项目“滑入画面与弹出画面”（见随书光盘中的同名例程）。双击项目树的“\HMI_1\画面管理\滑入画面”文件夹中的“从底部滑入画面”，选中巡视窗口的“属性＞属性＞常规”（见图3-11），修改该滑入画面的背景色，用复选框启用它。选中巡视窗口的“属性＞属性＞句柄”（见图3-12），用单选框设置为“自动隐藏句柄”，可以设置句柄的颜色。“句柄”（Handle）又称为“手柄”。

用同样的方法启用左侧和右侧滑入画面，修改它们的画面颜色，设置左侧滑入画面为“从不显示句柄”，右侧滑入画面为“始终显示句柄”。

在根画面生成一个按钮，按钮上的文本为“显示滑入画面”。选中巡视窗口的“属性＞属性＞外观”，设置它的背景色为浅灰色，字符为黑色。

选中巡视窗口的“属性＞事件＞单击”，设置单击时调用系统函数“显示滑入画面”，画面名称为“从左侧滑入画面”，“模式”为“切换”。

选中项目树中的HMI_1站点，单击工具栏上的“开始仿真”按钮，起动HMI运行系统仿真，出现图3-13中仿真面板的根画面。

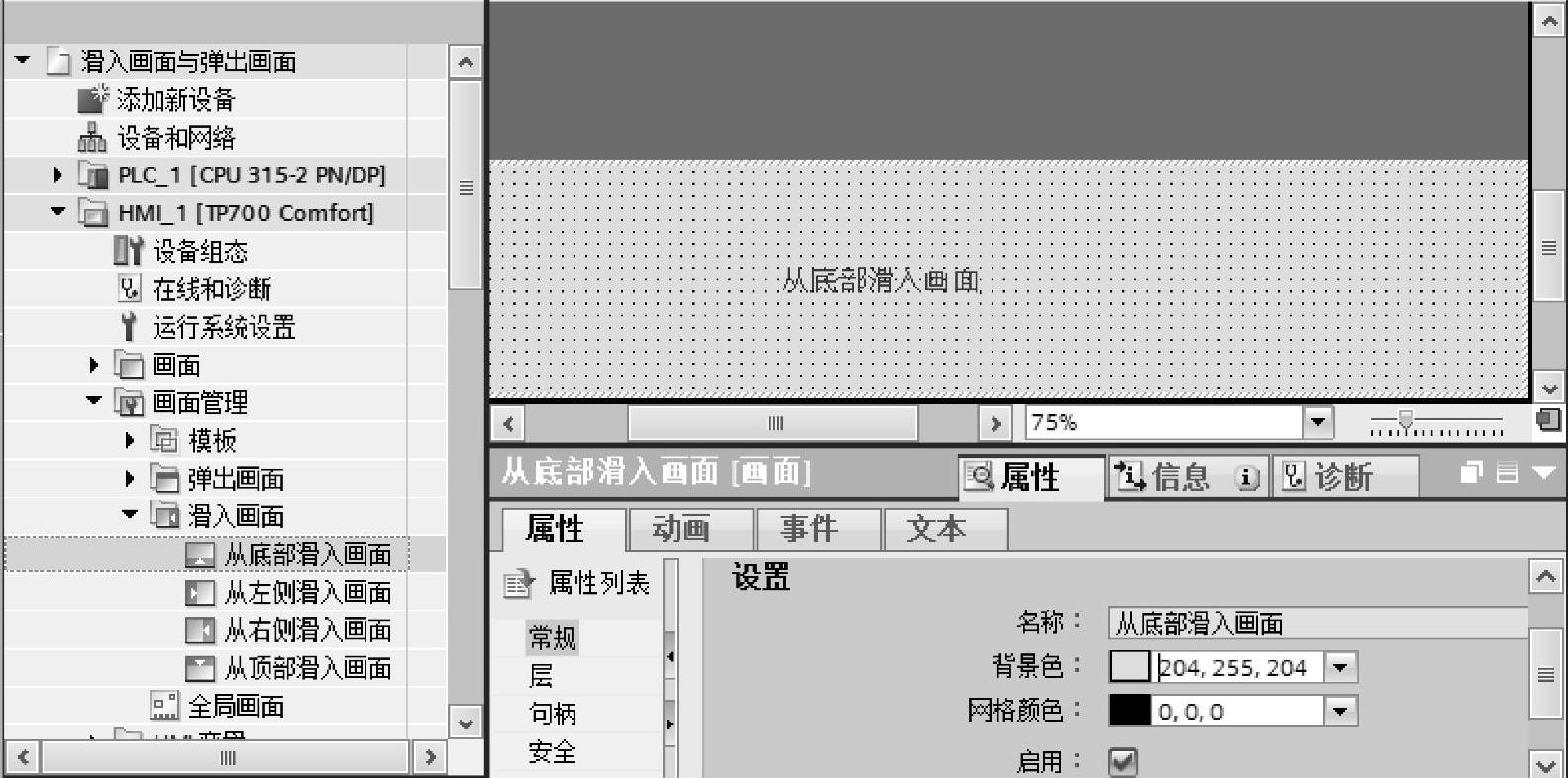

图3-11 组态滑入画面的常规属性

图3-12 组态滑入画面的句柄

(www.daowen.com)

图3-13 运行时的滑入画面

单击画面底部中间隐藏的滑入画面的手柄，再单击显示出来的手柄，出现从底部滑入的画面。再次单击手柄，滑入画面消失。打开滑入画面后，单击根画面中的其他地方，也可以使打开的滑入画面消失。

单击画面右侧始终显示的滑入画面的手柄，出现从右侧滑入的画面。再次单击手柄，滑入画面消失。单击“显示滑入画面”按钮，出现从不显示手柄的左侧滑入画面。再次单击它，左侧滑入画面消失。

3.弹出画面

使用弹出画面（Pop-up screen）可以组态画面的附加内容，例如对象设置。画面中每次只能显示一个弹出画面。不能在弹出画面中组态报警窗口、系统诊断窗口和报警指示器。调用系统函数“显示弹出画面”时，指定的弹出画面就会出现在当前画面的上面。

4.组态弹出画面

双击项目树的“\HMI_1\画面管理\弹出画面”文件夹中的“添加新的弹出画面”，生成弹出画面。选中巡视窗口的“属性＞属性＞常规”（见图3-14），采用默认的名称“弹出画面_1”，可以修改它的背景色。在弹出画面中生成文本域“弹出画面”。

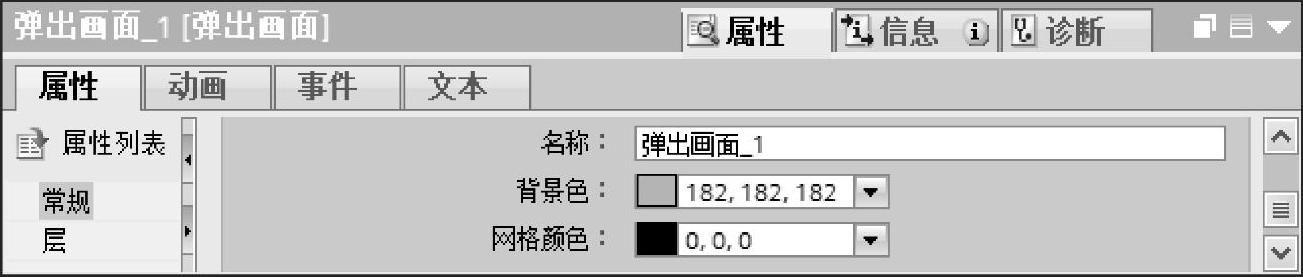

图3-14 组态弹出画面的常规属性

在根画面中组态一个按钮，设置其显示的文本为“显示弹出画面”。选中巡视窗口的“属性＞事件＞单击”，单击时调用系统函数“显示弹出画面”（见图3-15），可以设置弹出画面左上角的坐标。

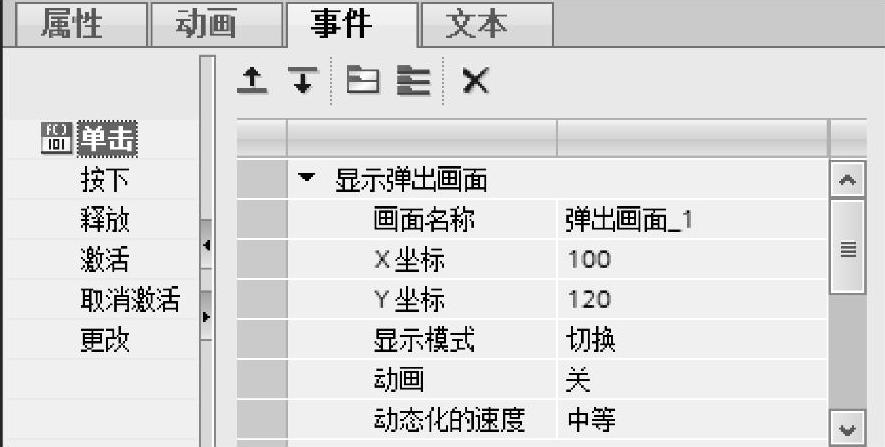

图3-15 组态按钮的事件功能

选中项目树中的HMI_1站点，单击工具栏上的“开始仿真”按钮，起动HMI的运行系统仿真，出现图3-13中的仿真面板的根画面。单击画面中的“显示弹出画面”按钮，画面中出现弹出画面。再次单击该按钮（仿真时需要单击两次），弹出画面消失。
