在创建项目之前，应根据系统的要求，规划需要创建哪些画面，每个画面的主要功能，以及各画面之间的关系。这一步是画面设计的基础。

1.用HMI设备向导组态画面结构

可以用“HMI设备向导”对话框来组态HMI的画面结构。在博途中生成名为“HMI设备向导应用”的项目（见随书光盘中的同名例程）。首先在项目视图中添加新设备CPU 315-2PN/DP。然后添加精智面板TP700 Comfort，勾选“添加新设备”对话框中的复选框“启动设备向导”，单击“确定”按钮，打开“HMI设备向导”对话框（见图3-1）。单击“浏览”选择框的按钮，双击出现的PLC列表中的CPU 315-2PN/DP，PLC和HMI之间出现绿色的连线，表示组态好了它们之间的以太网通信连接。

图3-1 组态PLC连接

单击“下一步”按钮，打开“画面布局”对话框（见图3-2），将画面的背景色修改为白色。“页眉”被自动选中，“预览”区画面上端的页眉里有自动生成的日期时间域、西门子的Logo（标志）和用于切换画面的浏览域。可以用单选框将浏览域改为画面标题。

单击“下一步”按钮，打开“报警”对话框（见图3-3）。图中勾选了两个复选框，生成了名为“未决报警”和“未决的系统事件”的两个报警窗口。

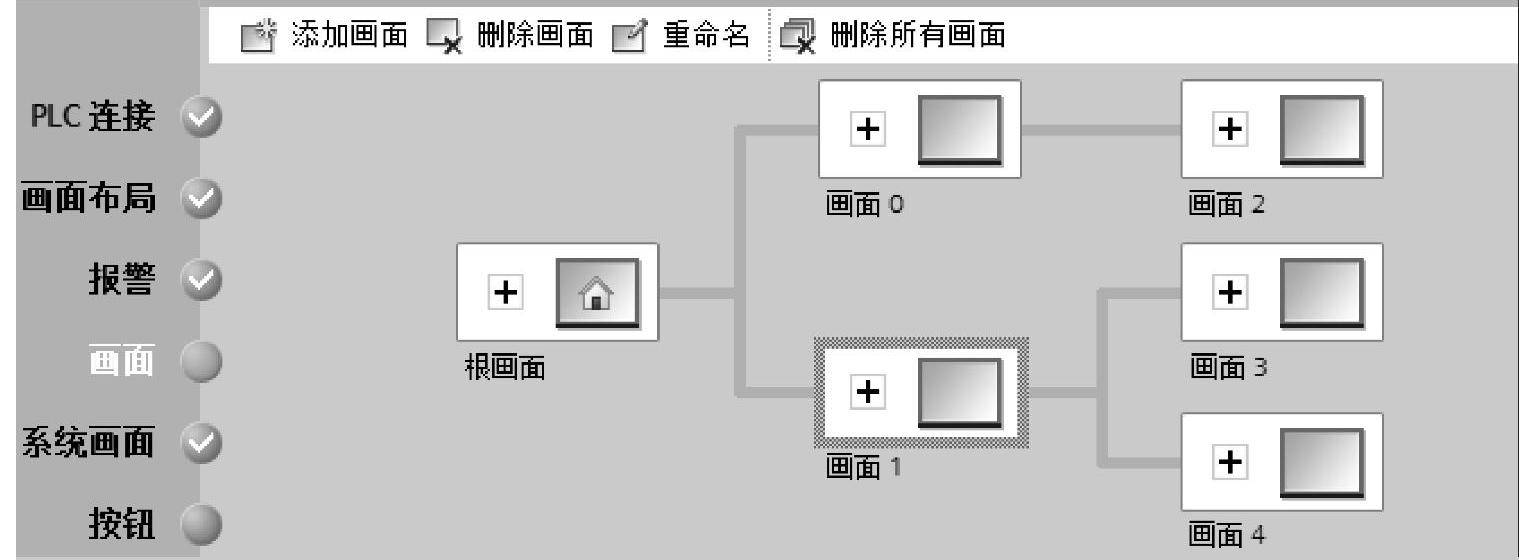

单击“下一步”按钮，打开“画面浏览”对话框，此时只有根画面。单击两次根画面中的加号按钮，生成画面0和画面1（见图3-4）。单击画面0中的加号按钮，生成画面2。单击两次画面1中的加号按钮，生成画面3和画面4。

图3-2 组态画面布局

图3-3 组态报警

图3-4 组态画面浏览

可以在选中某个画面后，用对话框的工具栏上的“删除画面”按钮删除它，或者用“重命名”按钮修改它的名称。如果删除画面0，画面2也被删除。

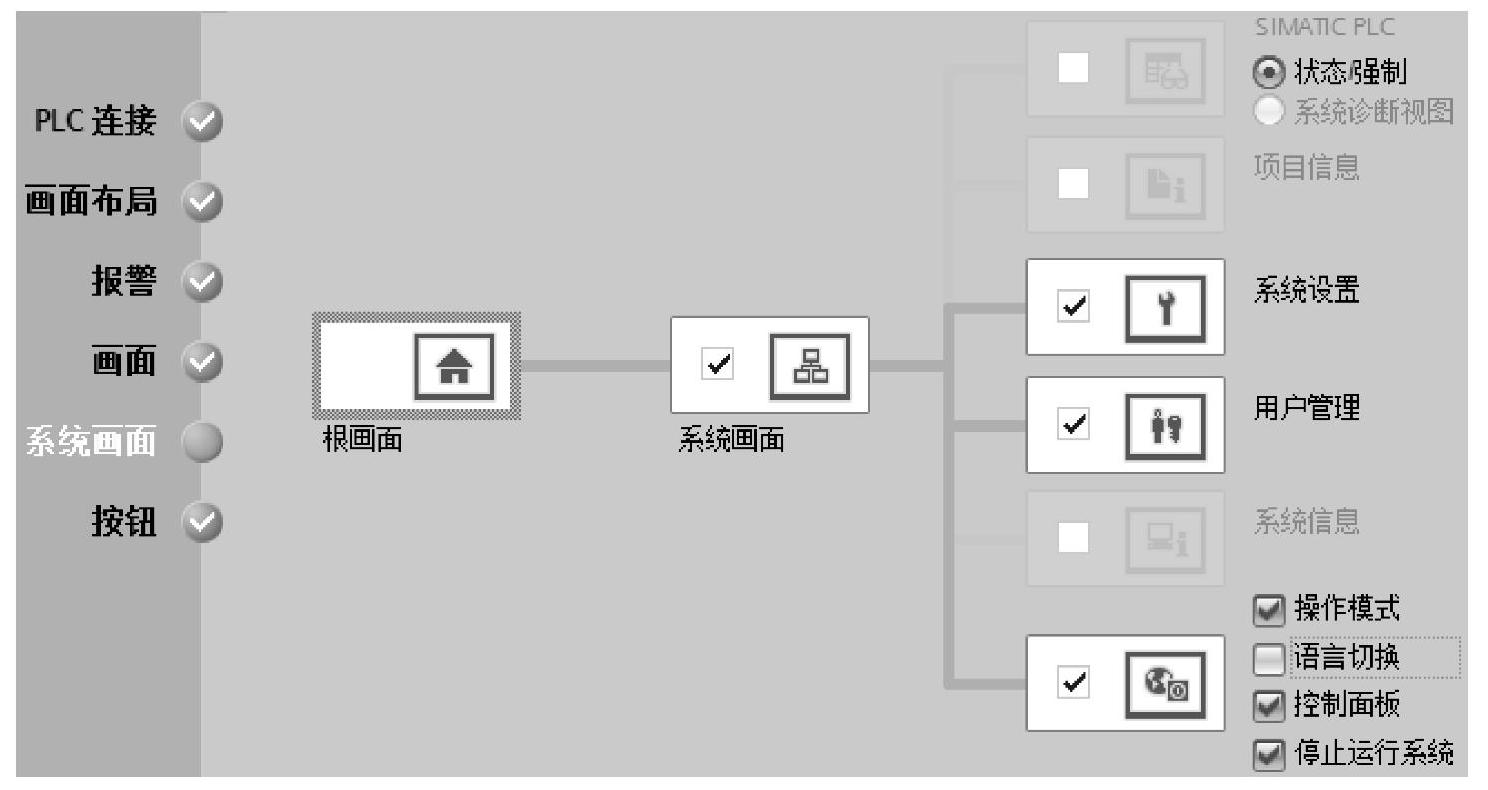

单击“下一步”按钮，打开“系统画面”对话框（见图3-5）。勾选“系统画面”中的复选框，然后勾选要生成的具体的系统画面中的复选框。右下角的系统画面的名称为“不同的作业”，它右边的复选框用于设置是否在画面中生成切换操作模式等操作的按钮。(www.daowen.com)

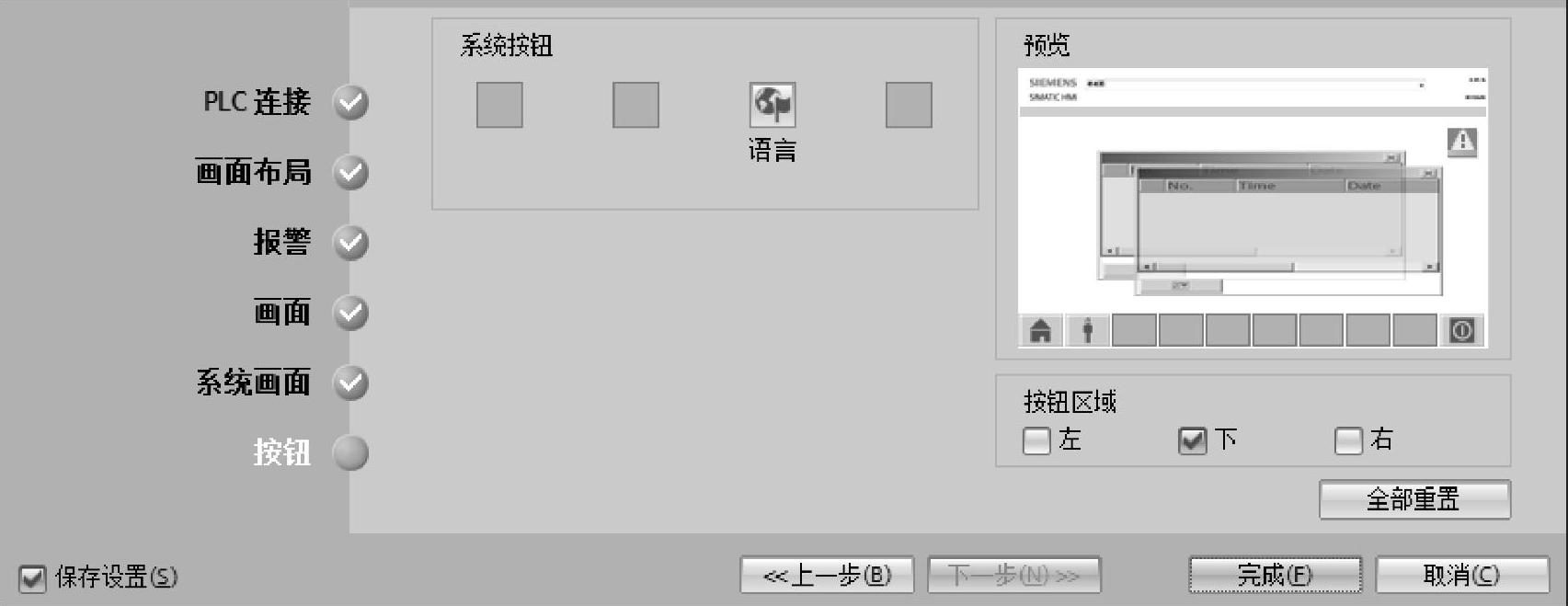

单击“下一步”按钮，打开“按钮”对话框（见图3-6）。可以设置按钮在画面中放置的区域，还可以用“拖拽”的方法增、减画面中的按钮。例如将“系统按钮”域的“起始画面”按钮、“登录”按钮和“退出”按钮拖拽到画面下边沿的空白按钮区中。

图3-5 组态系统画面

图3-6 组态按钮

HMI设备向导左下角的“保存设置”复选框被自动选中。上述操作完成后单击“完成”按钮，组态被保存，向导被关闭。

在HMI_1的“画面”文件夹中，可以看到在向导中自动生成的根画面、画面0～画面4，以及图3-5中用复选框勾选的4个系统画面。根据组态的画面之间的关系，将会在各画面中自动生成画面切换按钮。

下一次用HMI设备向导生成画面时，将会自动采用本次的所有组态参数。

2.生成HMI设备后创建画面

双击项目视图中的“添加新画面”，在工作区将会出现一幅新的画面，画面被自动指定一个默认的名称，例如“画面_1”，同时在项目视图的“画面”文件夹中将会出现新画面。

用鼠标右键单击项目视图中的“画面”，执行弹出的快捷菜单中的“添加组”命令，在系统视图中生成一个名为“组_1”的文件夹。可以将现有的画面拖拽到该文件夹中。

用鼠标右键单击项目视图中的某个画面，在出现的快捷菜单中执行“重命名”“复制”“粘贴”和“删除”等命令，可以完成相应的操作。例如执行右键快捷菜单中的“复制”命令后，将选中的画面复制到剪贴板。用鼠标右键单击“项目视图”中选择的画面文件夹，执行右键快捷菜单中的“粘贴”命令，可以将复制的画面粘贴到该文件夹中。如果复制的画面的名称在该文件夹中已经存在，则在它的名称后面添加一个连续的数字后缀。可以将复制的对象粘贴到同时打开的另一个TIA Portal项目中。画面不能在工作区完全显示时，编辑器的右下角（水平、垂直滚动条的交叉处）将出现“平移工具”图标。单击该图标，将打开整个画面的微缩视图（见图3-7）。微缩视图中的黄色方框内的部分是当前显示的画面区域。按住鼠标左键并移动鼠标，黄色方框在微缩视图中移动，同时工作区显示黄色方框中的内容。放开鼠标左键，微缩视图消失。工作区保持最后显示的画面区域不变。

图3-7 微缩视图
