设计好人机界面的画面后，如果没有HMI设备，但是有PLC，连接好计算机和CPU的通信接口，运行CPU中的用户程序，可以用WinCC的运行系统对HMI设备的功能进行仿真。这种仿真的效果与实际的PLC-HMI系统基本上相同。

这种仿真可以减少调试时刷新HMI设备的闪存的次数，节约调试时间，它也是学习HMI的组态和调试的一种很好的方法。

1.设置PG/PC接口

项目是“1200_KTP600”，PLC_1为CPU 1214C，因为作者做实验的CPU 1214C的版本较老，与它配套的HMI_1为第一代精简系列面板KTP600 Basic color PN。

在Windows 7的控制面板中，显示所有的控制面板项（见图2-48）。双击其中的“设置PG/PC接口”，打开“设置PG/PC接口”对话框（见图2-51）。单击选中“为使用的接口分配参数”列表中实际使用的计算机网卡和协议（例如Realtek PCIe GBE Family Controller.TCPIP.1）。设置应用程序访问点为“S7ONLINE（STEP7）--＞Realtek PCIe GBE Family Controller.TCPIP.1”，单击“确定”按钮，退出“设置PG/PC接口”对话框后，设置生效。

图2-51 “设置PG/PC接口”对话框

2.设置计算机网卡的IP地址

如果计算机的操作系统是Windows7，用以太网电缆连接计算机和CPU，打开“控制面板”，单击“查看网络状态和任务”。再单击“本地连接”，打开“本地连接状态”对话框。单击其中的“属性”按钮，在“本地连接属性”对话框中（见图2-52的左图），双击“此连接使用下列项目”列表框中的“Internet协议版本4（TCP/IPv4）”，打开“Internet协议版本4（TCP/IPv4）属性”对话框（见图2-52的右图）。

用单选框选中“使用下面的IP地址”，键入PLC以太网接口默认的子网地址192.168.0（应与CPU的子网地址相同），IP地址的第4个字节是子网内设备的地址，可以取0～255中的某个值，但是不能与子网中其他设备的IP地址重叠。单击“子网掩码”输入框，自动出现默认的子网掩码255.255.255.0。一般不用设置网关的IP地址。

设置结束后，单击各级对话框中的“确定”按钮，最后关闭控制面板。

做好上述的准备工作后，用以太网电缆连接PLC和计算机的RJ45接口，接通PLC的电源。选中博途中的PLC_1站点，单击工具栏上的“下载”按钮，第一次下载时出现“扩展的下载到设备”对话框（见图2-53）。设置好“PG/PC接口的类型”“PG/PC接口”和“接口/子网的连接”后，选中复选框“显示所有兼容的设备”，单击“开始搜索”按钮，搜索到CPU 1214C的IP地址。

(www.daowen.com)

图2-52 设置计算机网卡的IP地址

图2-53 “扩展的下载到设备”对话框

3.下载用户程序

单击“下载”按钮，出现“下载预览”对话框（见图2-54的上图），编译组态成功后，单击“下载”按钮，将程序下载到PLC。下载结束后出现“下载结果”对话框（见图2-54的下图）。选中其中的“全部启动”复选框，单击“完成”按钮，PLC被切换到RUN模式。

4.硬件S7-1200与HMI的仿真

选中项目树中的HMI_1站点，单击工具栏上的“开始仿真”按钮，启动HMI的运行系统，打开仿真面板（见图2-37）。

可以用画面中的“起动”和“停止”按钮，通过PLC的程序控制PLC的变量“电动机”，用画面中的指示灯显示该变量的状态。

因为图2-40中PLC程序的运行，画面中定时器的当前值从0s开始不断增大，当前值等于预设值时又从0s开始增大。可以用画面中的输入/输出域修改PLC的变量“预设值”，修改后定时器的当前值将在0s和新的预设值之间反复变化。

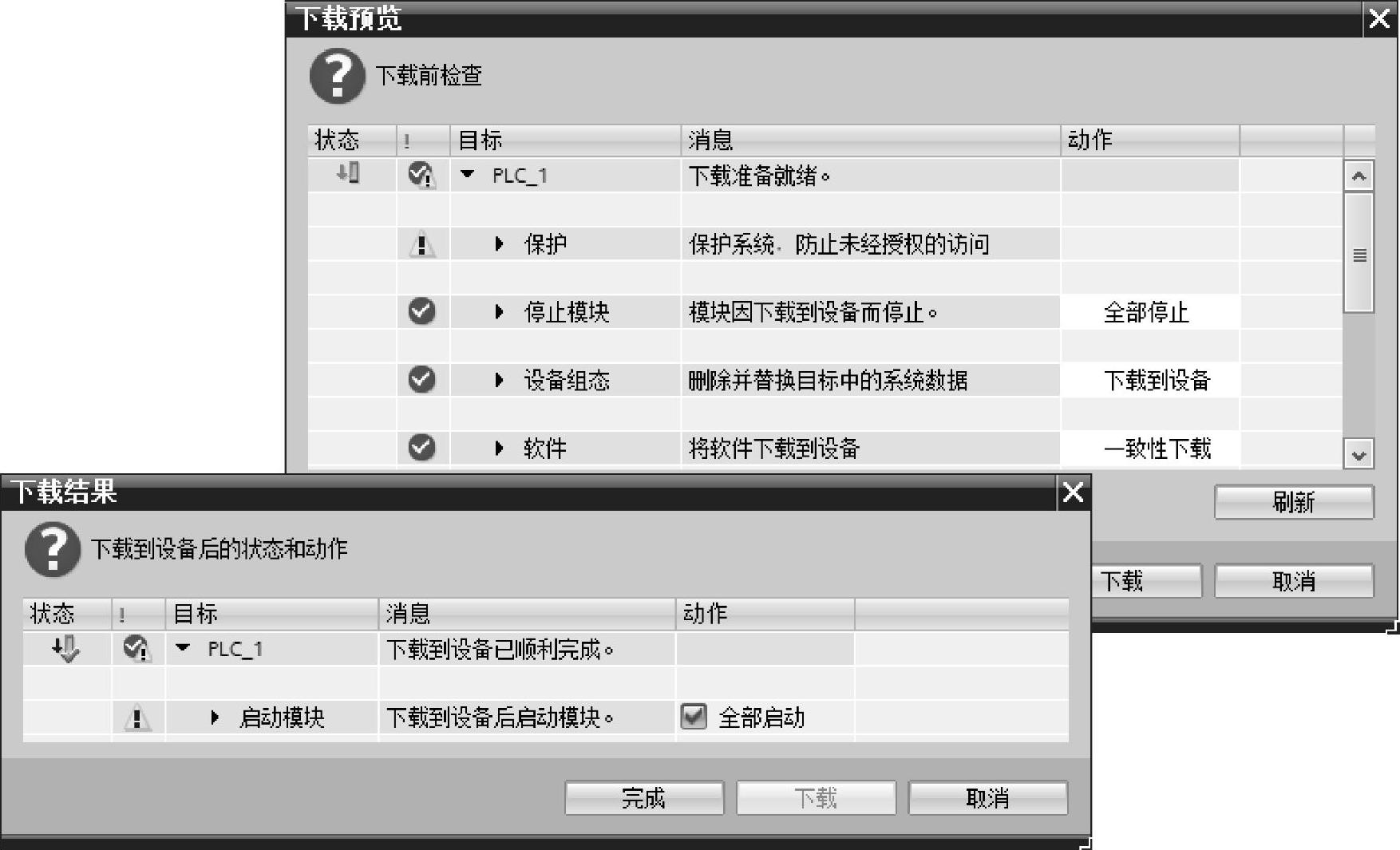

图2-54 “下载预览”与“下载结果”对话框
