1.项目简介

项目“315_精简面板”（见随书光盘中的同名例程）的PLC_1为CPU 315-2PN/DP，HMI_1为4in的第二代精简系列面板KTP400 Basic PN，它们的PN接口采用默认的IP地址和子网掩码。在网络视图中建立它们的以太网接口之间的HMI连接。

图2-45是项目树的文件夹“\PLC_1\PLC变量”中的“默认变量表”的变量。

图2-45 PLC的默认变量表

2.S7-300的程序

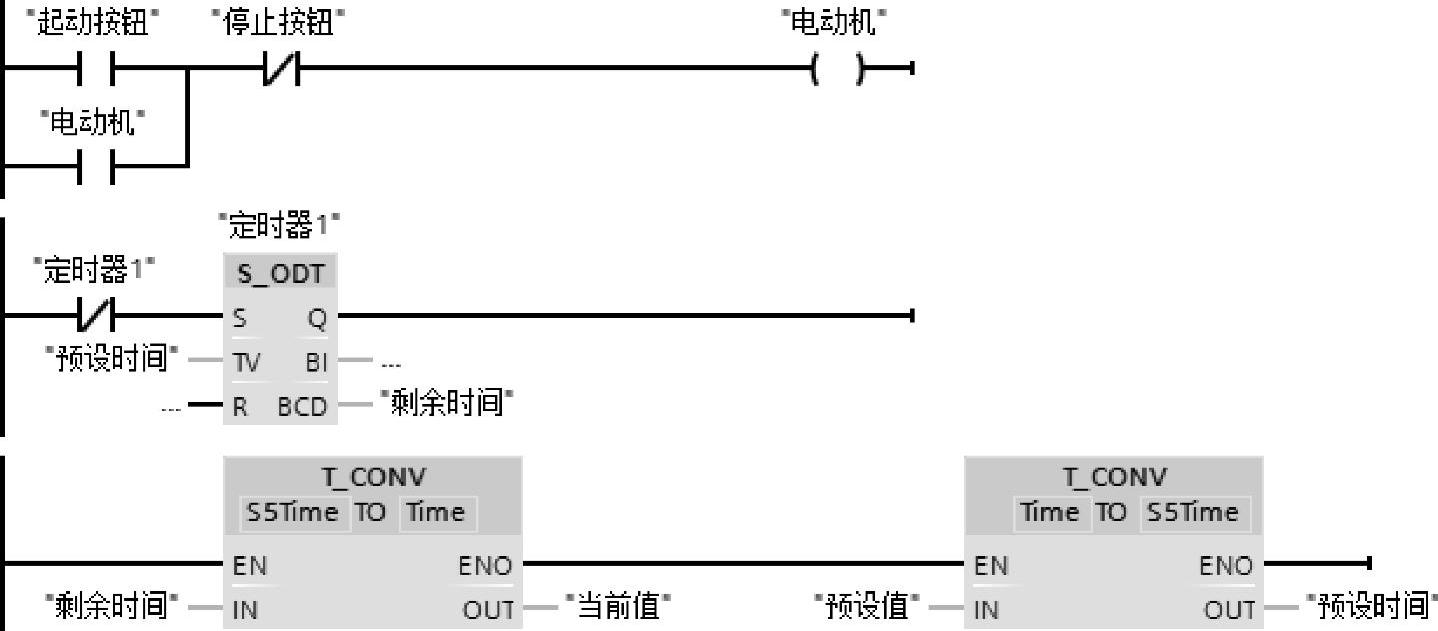

图2-47是PLC的OB1中的程序。“起动按钮”（M2.0）和“停止按钮”（M2.1）信号来自HMI画面中的按钮，用画面中的指示灯显示变量“电动机”（Q0.0）的状态。接通延时定时器1（T0）和它的常闭触点组成了一个锯齿波发生器，其剩余时间值不断地从其预设时间值递减到0，反复变化。变量“预设值”（MD8）和“当前值”（MD4）的数据类型为Time，在I/O域中被视为单位为ms的双整数。图2-47左边的T_CONV指令将定时器1输出的S5Time格式的剩余时间值，转换为数据类型为Time的以ms为单位的“当前值”，用HMI画面中的输出域显示。右边的T_CONV指令将来自HMI的输入/输出域的数据类型为Time的“预设值”，转换为S5Time格式的预设时间值，供定时器1使用。

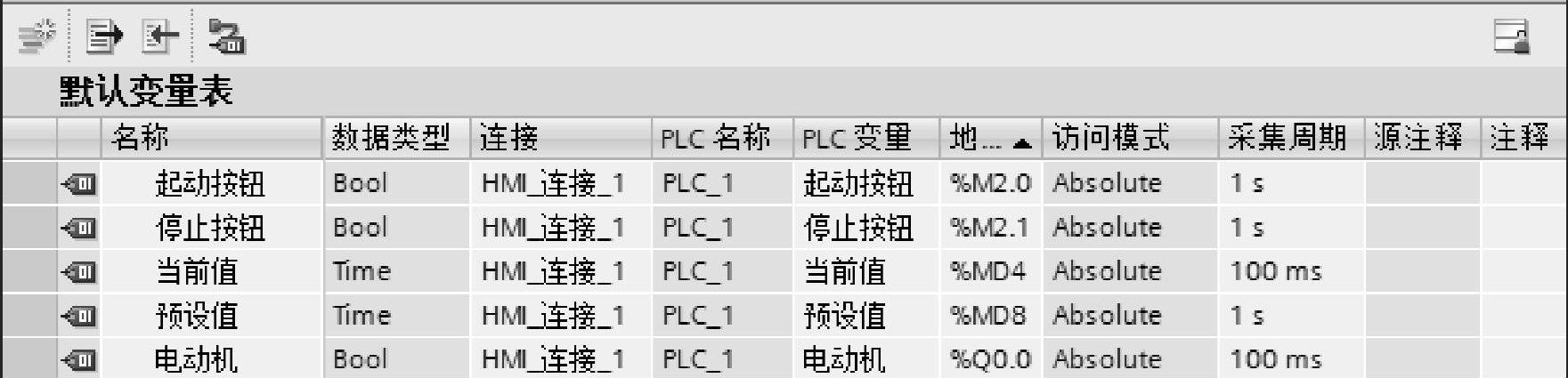

图2-46是项目树的文件夹“\HMI_1\HMI变量”中的“默认变量表”的变量。

图2-46 HMI的默认变量表

图2-47 OB1中的程序

图2-48 控制面板与“设置PG/PC接口”对话框

在初始化程序OB100中，用MOVE指令将变量“预设值”设置为Time格式的T#10S。

3.设置PG/PC接口

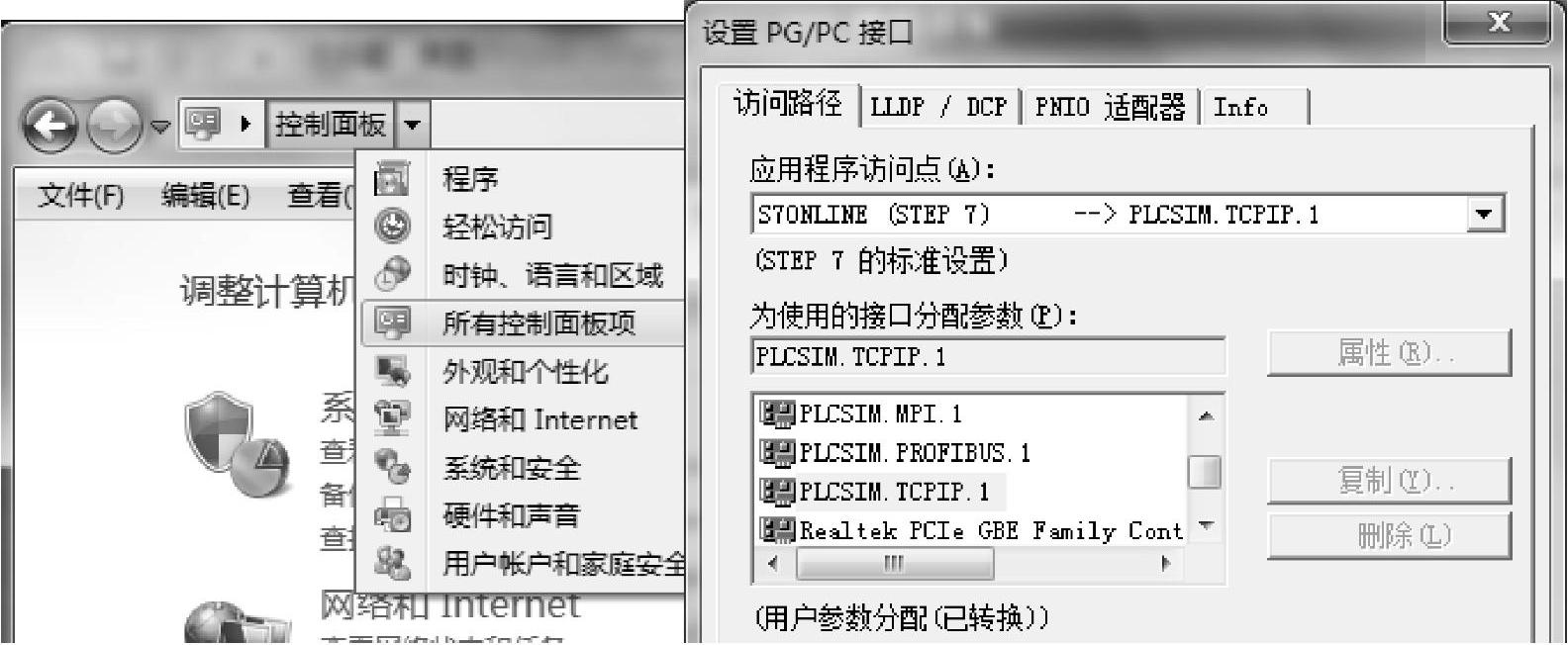

单击Windows 7的控制面板最上面的“控制面板”右边的按钮（见图2-48），选中出现的列表中的“所有控制面板项”，显示所有的控制面板项。双击其中的“设置PG/PC接口”，打开“设置PG/PC接口”对话框。单击选中“为使用的接口分配参数”列表框中的“PLCSIM.TCPIP.1”，设置应用程序访问点为“S7ONLINE（STEP 7）--＞PLCSIM.TCPIP.1”。最后单击“确定”按钮确认。

4.启动S7-PLCSIM

博途V13中的S7-300/400用S7-PLCSIM V5.4+SP6仿真。选中项目树中的PLC_1站点，单击工具栏的“开始仿真”按钮，启动S7-PLCSIM（见图2-49）。窗口中出现自动生成的CPU视图对象。与此同时，自动建立了STEP 7与S7-PLCSIM模拟的仿真CPU的连接。(www.daowen.com)

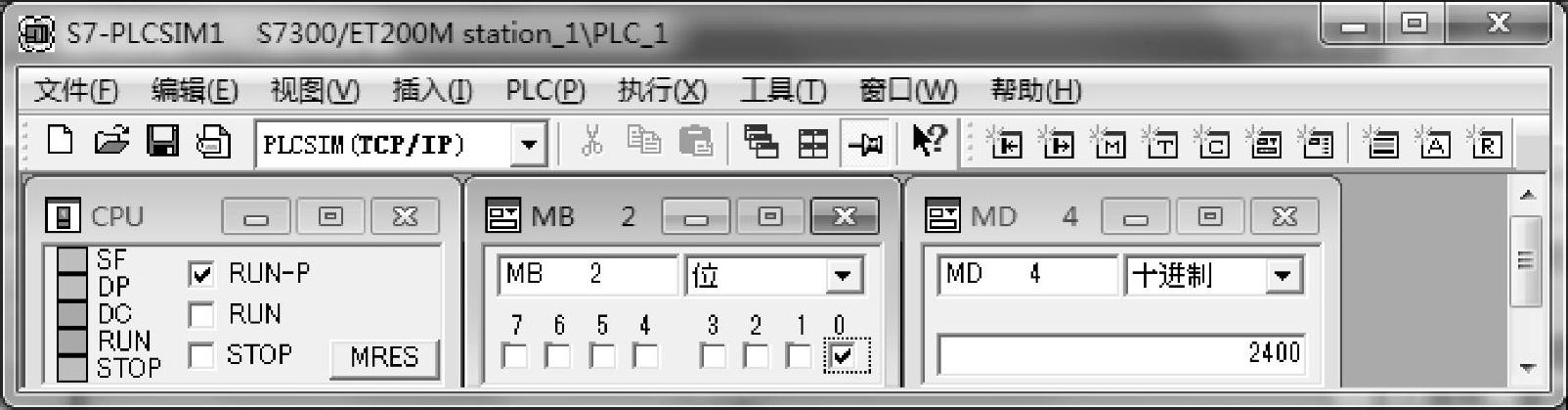

S7-PLCSIM用视图对象（即图2-49中的小窗口）来监视和修改仿真PLC的地址的值，用它来产生PLC的输入信号，通过它来观察PLC的输出信号和内部元件的变化情况，检查下载的用户程序是否能正确执行。

单击S7-PLCSIM工具栏上的（输入）、（输出）、（位存储器）等按钮，将会生成相应的视图对象。首先生成两个MB0的视图对象，然后将它们的地址改为MB2和MD4（定时器的当前值）。单击MD4视图对象中的按钮，可以选择按十进制、整数、十六进制、实数和BCD等格式输入和显示数据。

图2-49 S7-PLCSIM

如果是该项目第一次打开S7-PLCSIM，将会出现“扩展的下载到设备”对话框（见图2-50）。最上面的“组态访问节点属于‘PLC_1’”表格列出了CPU 315-2PN/DP已组态的通信接口，DP/MPI接口被组态为PROFIBUS-DP接口。

可以用“PG/PC接口的类型”选择框设置用CPU的以太网、PROFIBUS或MPI接口下载程序。按图2-50设置好“PG/PC接口的类型”“PG/PC接口”和“接口/子网的连接”，使用CPU的PN接口下载程序。单击“开始搜索”按钮，“目标子网中的兼容设备”列表中显示出搜索到的仿真PLC的以太网接口的IP地址。

单击“下载”按钮，出现“下载预览”对话框，编译组态成功后，单击“下载”按钮，将程序下载到仿真PLC。

再次下载时，不会出现“扩展的下载到设备”对话框，单击出现的“下载预览”对话框中的“下载”按钮，将程序下载到仿真PLC。

单击CPU视图对象中的RUN或RUN-P小方框，使它出现“√”，CPU视图对象中的RUN指示灯变为绿色，闪动几次后保持绿色不变，CPU进入RUN模式。

单击工具栏上的“始终前置”按钮，S7-PLCSIM将会始终在计算机屏幕的最上面显示，不会被激活的其他窗口覆盖。

图2-50 “扩展的下载到设备”对话框

5.S7-PLCSIM与WinCC运行系统的集成仿真

将程序下载到仿真PLC后，选中HMI_1站点，单击工具栏的“开始仿真”按钮，启动HMI运行系统仿真。编译成功后，出现显示根画面的仿真面板（见图2-37）。

单击画面中的“起动”按钮，图2-49的S7-PLCSIM中的MB2视图对象的第0位出现“√”，表示M2.0（变量“起动按钮”）被置为1。由于图2-47中的梯形图程序的作用，Q0.0（变量“电动机”）变为1状态，画面中的指示灯亮。放开起动按钮，M2.0变为0状态，视图对象中的“√”消失。单击画面中的“停止”按钮，M2.1（变量“停止按钮”）变为1状态，指示灯熄灭。

因为在组态标有“起动”的按钮时，设置它的热键为功能键F2，运行时单击该功能键，它的作用与标有“起动”的按钮相同。

因为图2-47中PLC程序的运行，画面中定时器1的当前值从预设值10s开始不断减小，减至0s时又从10s开始减小。

单击画面中“预设值”右侧的输入/输出域，用画面中出现的数字键盘（见图2-38）输入新的预设值20或20.0。按确认键后关闭键盘，输入/输出域中的值变为+20.000s，定时器1的当前值将在新的预设值20s和0s之间反复变化。通过S7-PLCSIM中的MD4也可以看到变量“当前值”的变化情况。
