1.启动仿真器

在模拟项目之前，首先应创建、保存和编译项目。单击选中项目树中的HMI_1，执行菜单命令“在线”→“仿真”→“使用变量仿真器”，启动变量仿真器（见图2-36）。如果启动仿真器之前没有预先编译项目，则自动启动编译。编译出现错误时，用巡视窗口中的红色文字显示。应改正错误，编译成功后，才能进行仿真。

编译成功后，将会出现仿真器和显示根画面的仿真面板（见图2-37）。

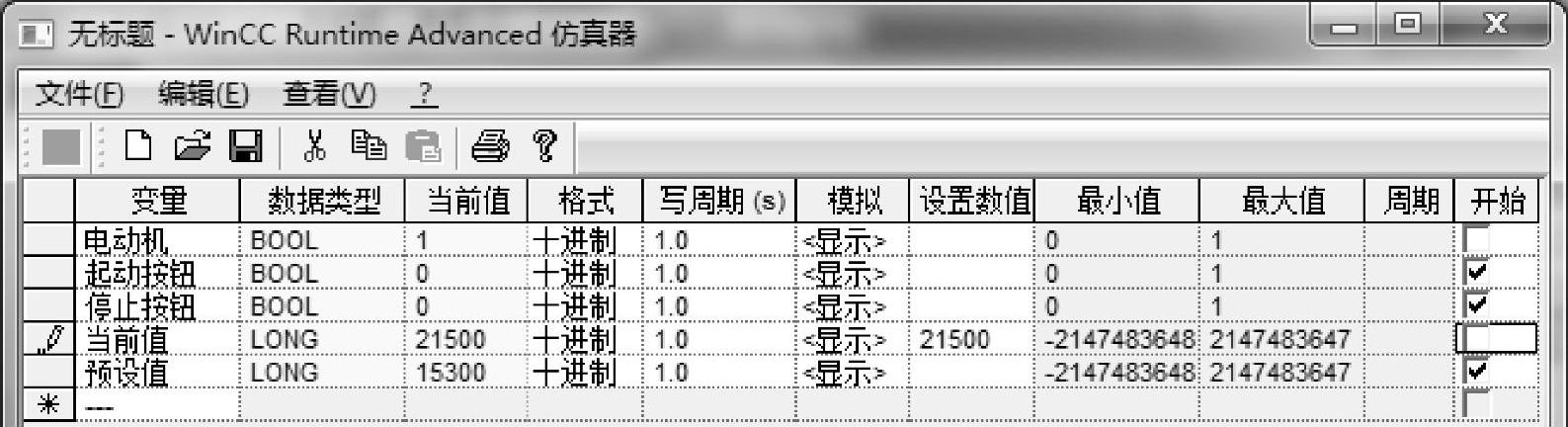

图2-36 变量仿真器

2.生成需要监控的变量

单击仿真器空白行的“变量”列右边隐藏的按钮，双击出现的HMI默认变量表中某个要监控的变量，该变量出现在仿真器中。

3.仿真器中变量的参数

变量的名称和“数据类型”是变量本身固有的，其他参数是仿真器自动生成的。白色背景的参数可以修改，例如“格式”“写周期”（最小值为1s）、“模拟”和“设置数值”。对于位变量，“模拟”模式可选“显示”和“随机”，其他数据类型的变量还可以选“sine”（正弦）、“增量”“减量”和“移位”。灰色背景的参数不能修改，例如图2-36中的“最小值”和“最大值”。“模拟”列设置为正弦、增量和减量时，用“周期”列设置以s（秒）为单位的变量的变化周期。可以将“当前值”列视为PLC中的数据。

4.用仿真器检查按钮的功能

单击变量“起动按钮”和“停止按钮”的“开始”列的复选框（用鼠标勾选它们），激活对它们的监视功能。用鼠标单击图2-37画面中的起动按钮和停止按钮，可以看到按下按钮时仿真器中对应的变量的当前值为1（1状态），放开按钮时当前值为0。

如果没有选中“开始”列的复选框，用鼠标单击图2-37中的起动按钮和停止按钮时，这两个变量的当前值不会变化。

5.用仿真器检查指示灯的功能(www.daowen.com)

用图2-36的仿真器中的变量“电动机”的“设置数值”列分别设置该变量的值为1和0，按计算机的＜Enter＞键确认后，可以看到画面中的指示灯点亮和熄灭。

6.用仿真器检查输出域的功能

在仿真器的变量“当前值”的“设置数值”列输入常数21500（单位为ms），按计算机的＜Enter＞键确认后，仿真器中该变量的“当前值”列显示21500，画面中的输出域显示+21.500s（见图2-37）。

7.用仿真器检查输入/输出域的功能

单击画面中的输入/输出域，画面中出现一个数字键盘（见图2-38）。其中的＜Esc＞是取消键，单击它后数字键盘消失，退出输入过程，输入的数字无效。是退格键，与计算机键盘上的＜Backspace＞键的功能相同，单击该键，将删除光标左侧的数字。和分别是光标左移键和光标右移键。＜Home＞键和＜End＞键分别使光标移动到输入的数字的最前面和最后面，＜Del＞是删除键。

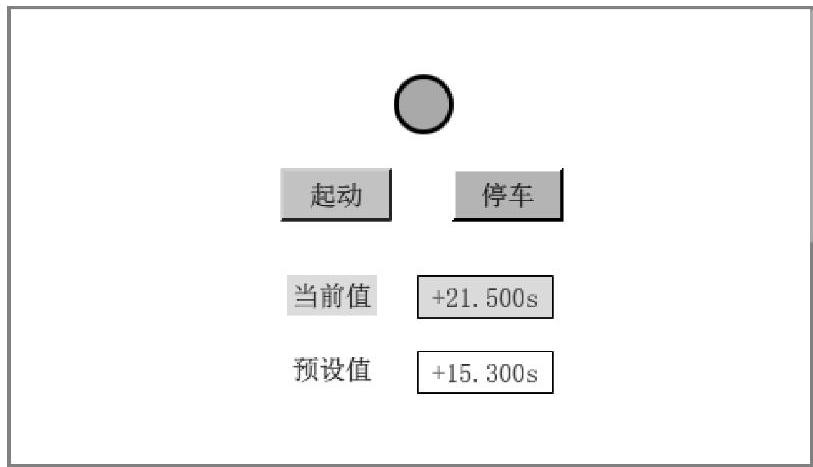

图2-37 仿真面板

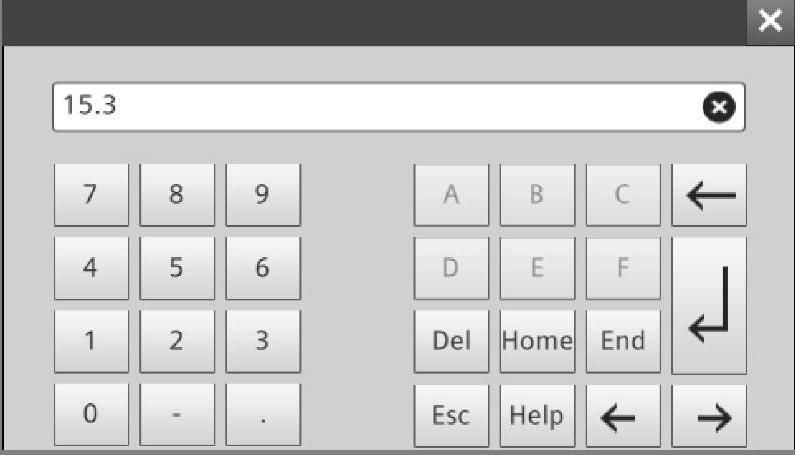

图2-38 HMI的数字键盘

是确认（回车）键，单击它使输入的数字有效（被确认），将在输入/输出域中显示，同时关闭键盘。

为了在仿真器中监控仿真面板设置的变量“预设值”的值，勾选它的“开始”列的复选框（见图2-36）。单击画面中的输入/输出域，用弹出的小键盘输入数据15.3，画面中的预设值I/O域显示“+15.300s”，在仿真器的变量“预设值”的“当前值”列出现15300（ms）。
