1.生成和组态指示灯

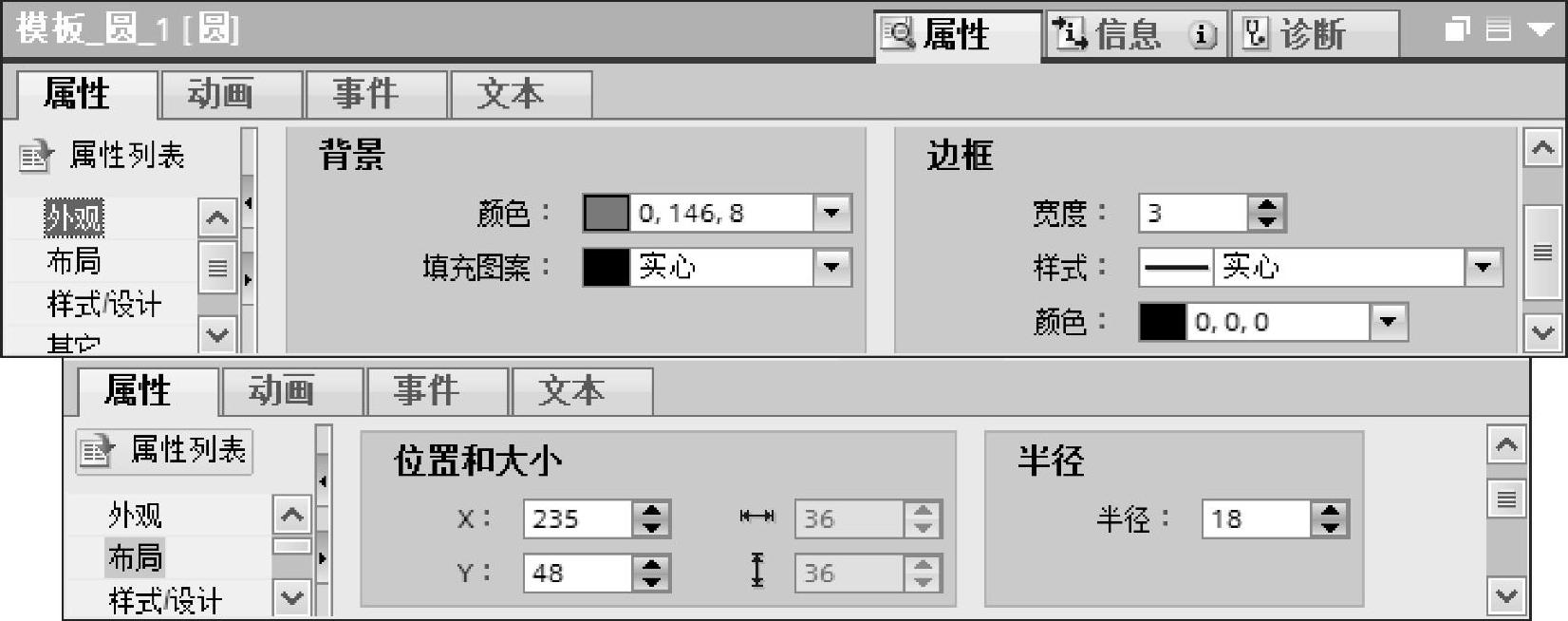

指示灯用来显示Bool变量“电动机”的状态(见图2-6)。将工具箱的“基本对象”窗格中的“圆”拖拽到画面中希望的位置。用前面介绍的鼠标的使用方法,调节圆的位置和大小。选中生成的圆,它的四周出现8个小正方形。选中画面下面的巡视窗口的“属性>属性>外观”(见图2-20上面的图),设置圆的边框为默认的黑色,样式为实心,宽度为3个像素点(与指示灯的大小有关),背景色为深绿色,填充图案为实心。
一般在画面中直接用鼠标设置画面元件的位置和大小。选中巡视窗口的“属性>属性>布局”(见图2-20下面的图),可以微调圆的坐标位置和半径。
打开巡视窗口的“属性>动画>显示”文件夹,双击其中的“添加新动画”,再双击出现的“添加动画”对话框中的“外观”,选中图2-21左边窗口中出现的“外观”,在右边窗口组态外观的动画功能。

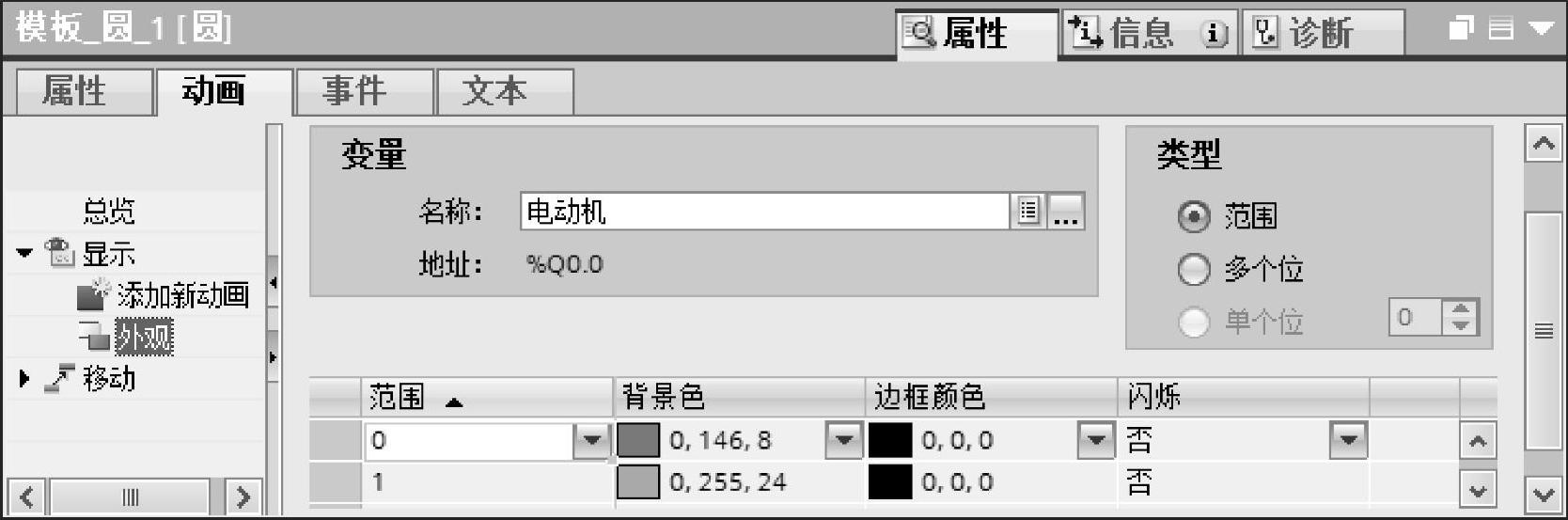

设置圆连接的PLC的变量为位变量“电动机”(Q0.0),其“范围”值为0和1时,圆的背景色分别为深绿色和浅绿色,对应于指示灯的熄灭和点亮。
图2-20 组态指示灯的外观和布局属性
图2-21 组态指示灯的动画功能
2.生成与组态按钮的属性
画面中的按钮的功能比接在PLC输入端的物理按钮的功能强大得多,用来将各种操作命令发送给PLC,通过PLC的用户程序来控制生产过程。
将工具箱的“元素”窗格中的“按钮”拖拽到画面中,伴随它一起移动的小方框中的x/y是按钮的左上角在画面的x、y轴的坐标值,w/h是按钮的宽、高尺寸,均以像素点为单位。放开鼠标左键,按钮被放置在画面中。用鼠标调节按钮的位置和大小。

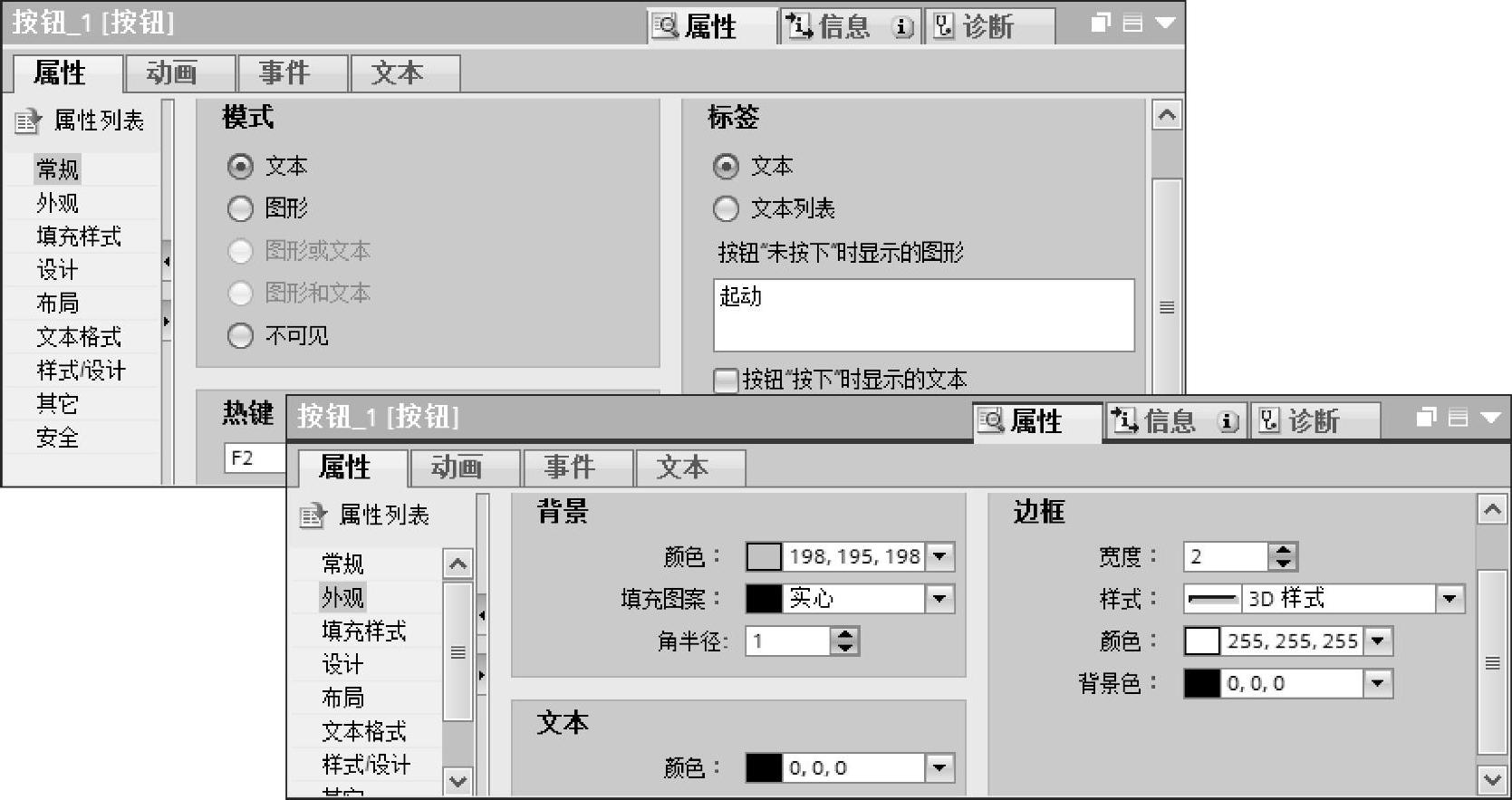

单击选中放置的按钮,选中巡视窗口的“属性>属性>常规”,图2-22的“标签”域有两个选项,它们组成了一个单选框,同时只能选中其中的一个选项。单击单选框中的小圆圈或它右侧的文字,小圆圈中出现一个圆点,表示该选项被选中。单击单选框的另一个选项,原来选中的选项左侧小圆圈中的圆点自动消失。用单选框选中“模式”域和“标签”域的“文本”,输入按钮未按下时显示的文本为“起动”。
单击图2-22的“按钮‘按下’时显示的文本”左侧的小方框,该方框变为,其中出现的“√”表示选中(即勾选)了该选项,或称该选项被激活。再次单击它,其中的“√”消失,表示未选中该选项(激活被取消)。因为可以同时选中多个这样的选项,所以将这样的小方框称为复选框或多选框。如果选中该复选框,可以分别设置未按下时和按下时显示的文本。未选中该复选框时,按下和未按下时按钮上显示的文本相同,一般采用默认的设置,不勾选该复选框。
图2-22 组态按钮的常规属性和外观属性
KTP400有4个功能键F1~F4,单击“热键”区域中的按钮,再单击一次打开的对话框中的按钮,用打开的列表选中功能键F2,运行时标有F2的功能键具有和“起动”按钮相同的功能。
选中巡视窗口的“属性>属性>外观”(见图2-22的下图),单击“背景”和“文本”区域的“颜色”选择列表的按钮,将按钮的背景色改为浅灰色,文本改为黑色。
“边框”区域中的“样式”可以选择“实心”“双线”和“3D样式”,边框的宽度以像素点为单位。设置为“双线”时,“背景色”为边框的两根线之间的区域的颜色。

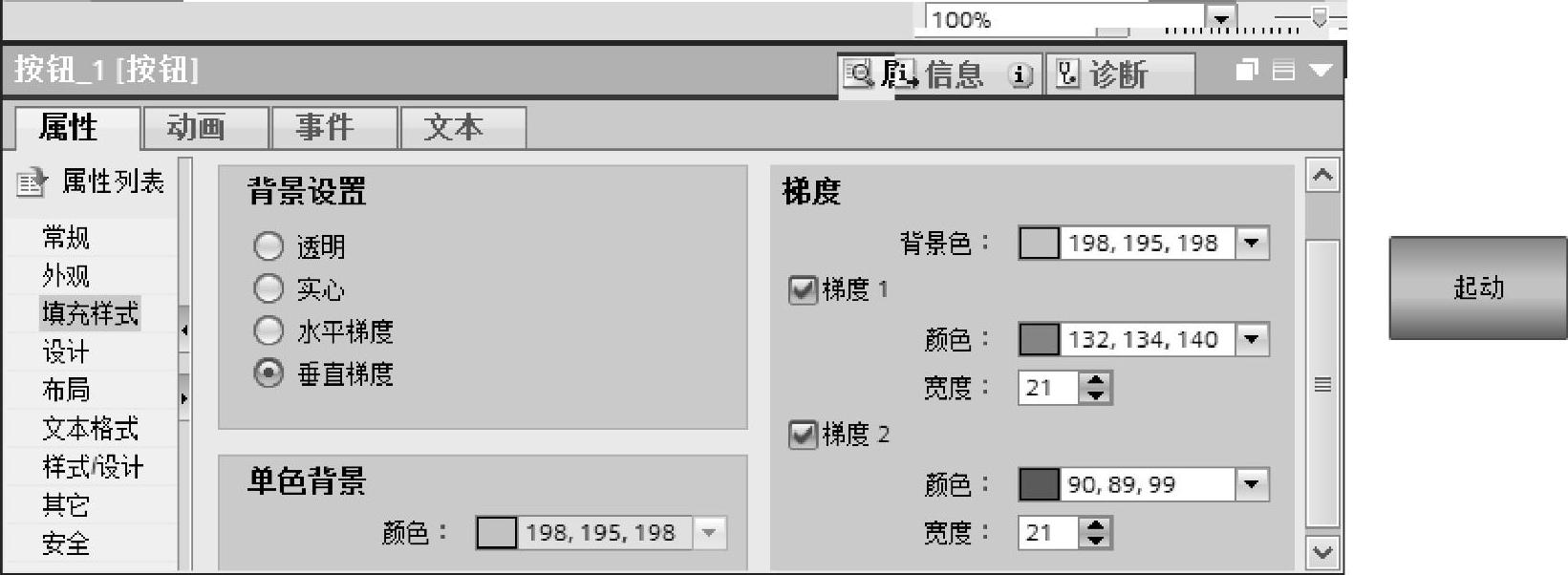

单击巡视窗口的“属性>属性>填充样式”,图2-23选中了“背景设置”区域中的“垂直梯度”,在“梯度”区域勾选复选框“梯度1”和“梯度2”,设置按钮上、下两个区域的梯度(即过渡色)。可以设置梯度的颜色和宽度。过渡色显示的效果见图2-23右边的小图。此时在图2-22中可以看到填充图案变为“垂直梯度”。
图2-23 组态按钮的填充样式属性

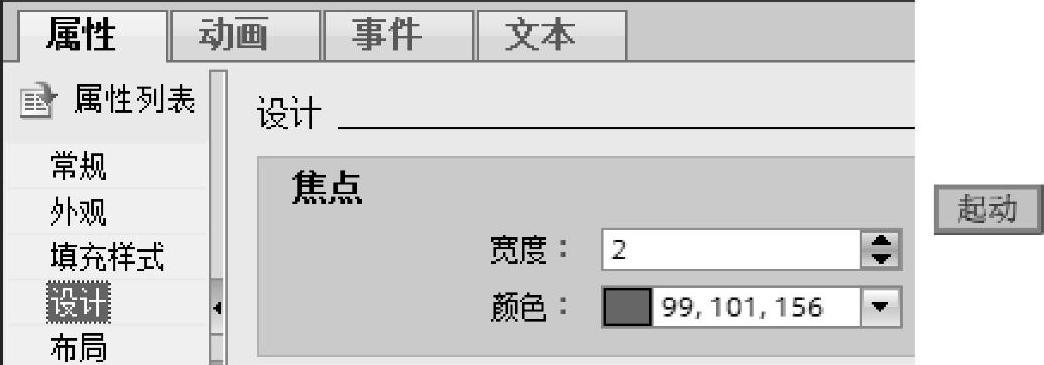

在运行时如果单击起动按钮,它成为“焦点”,它内部靠近边框的四周出现一个方框(见图2-24右边的小图)。选中巡视窗口的“属性>属性>设计”,可以设置“焦点”的颜色和以像素点为单位的宽度,一般采用默认的设置。
图2-24 组态按钮的焦点

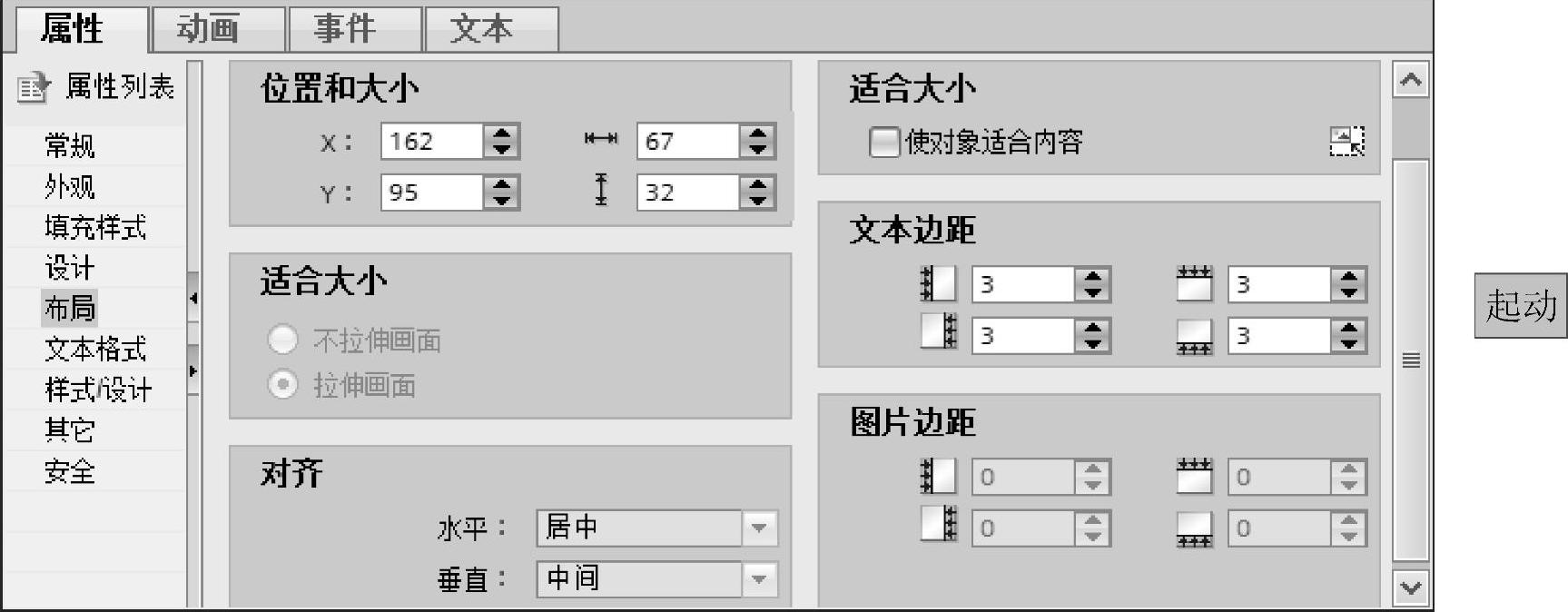

选中巡视窗口的“属性>属性>布局”(见图2-25),可以用“位置和大小”区域的输入框微调按钮的位置和大小。(www.daowen.com)
如果选中“使对象适合内容”复选框,将根据按钮上的文本的字数和字体大小自动调整按钮的大小(见图2-25右边的小图)。建议此时设置相等的上、下、左、右的“文本边距”。
图2-25 组态按钮的布局属性

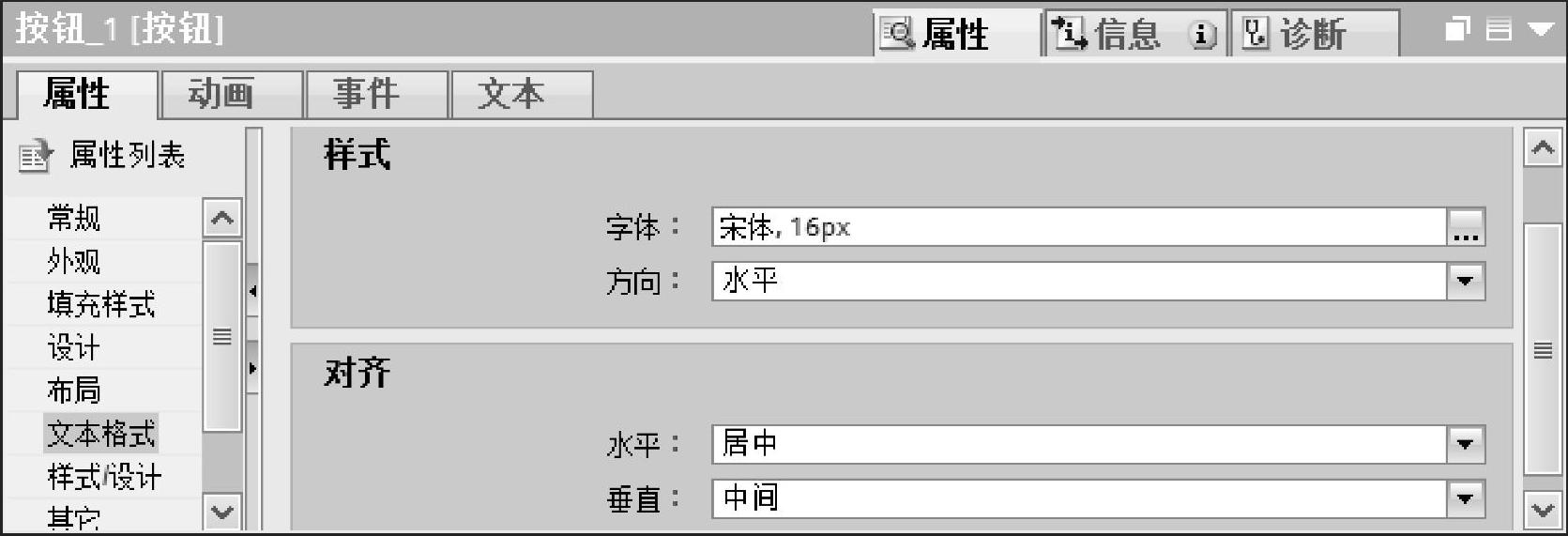

选中巡视窗口的“属性>属性>文本格式”(见图2-26),单击“字体”选择框右边的按钮,打开“字体”对话框,可以定义以像素点(px)为单位的文字的大小。字体为宋体,不能更改。字形可以设置为正常、粗体、斜体和粗斜体,还可以设置下划线、删除线、按垂直方向读取等附加效果。一般按图2-26设置对齐方式。
选中巡视窗口的“属性>属性>其他”,可以修改按钮的名称,设置对象所在的“层”,一般使用默认的第0层。
3.设置按钮的事件功能

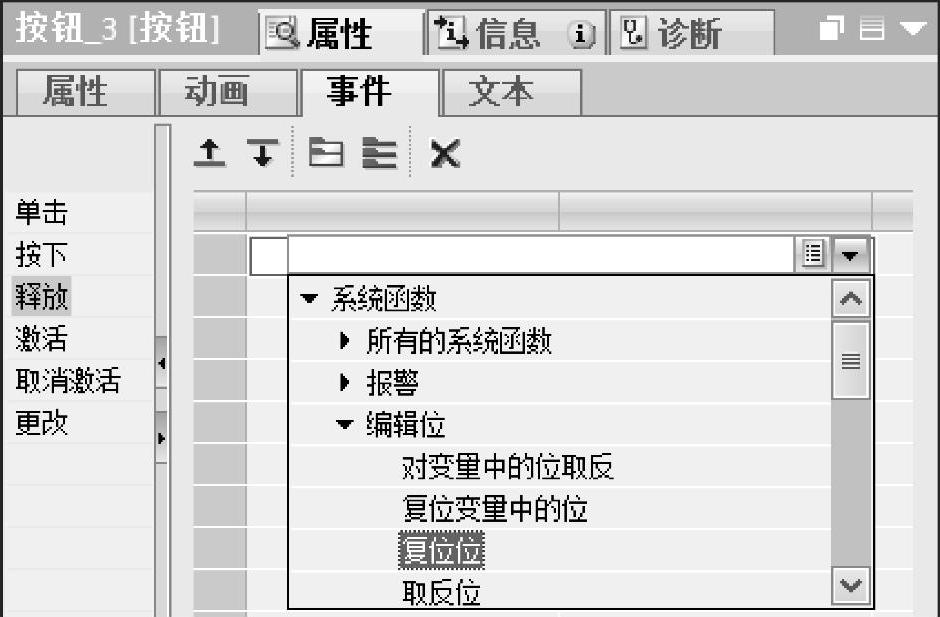

选中巡视窗口的“属性>事件>释放”(见图2-27),单击视图右边窗口的表格最上面一行,再单击它的右侧出现的按钮(在单击之前它是隐藏的),在出现的“系统函数”列表中选择“编辑位”文件夹中的函数“复位位”。
图2-26 组态按钮的文本格式属性
图2-27 组态按钮释放时执行的函数

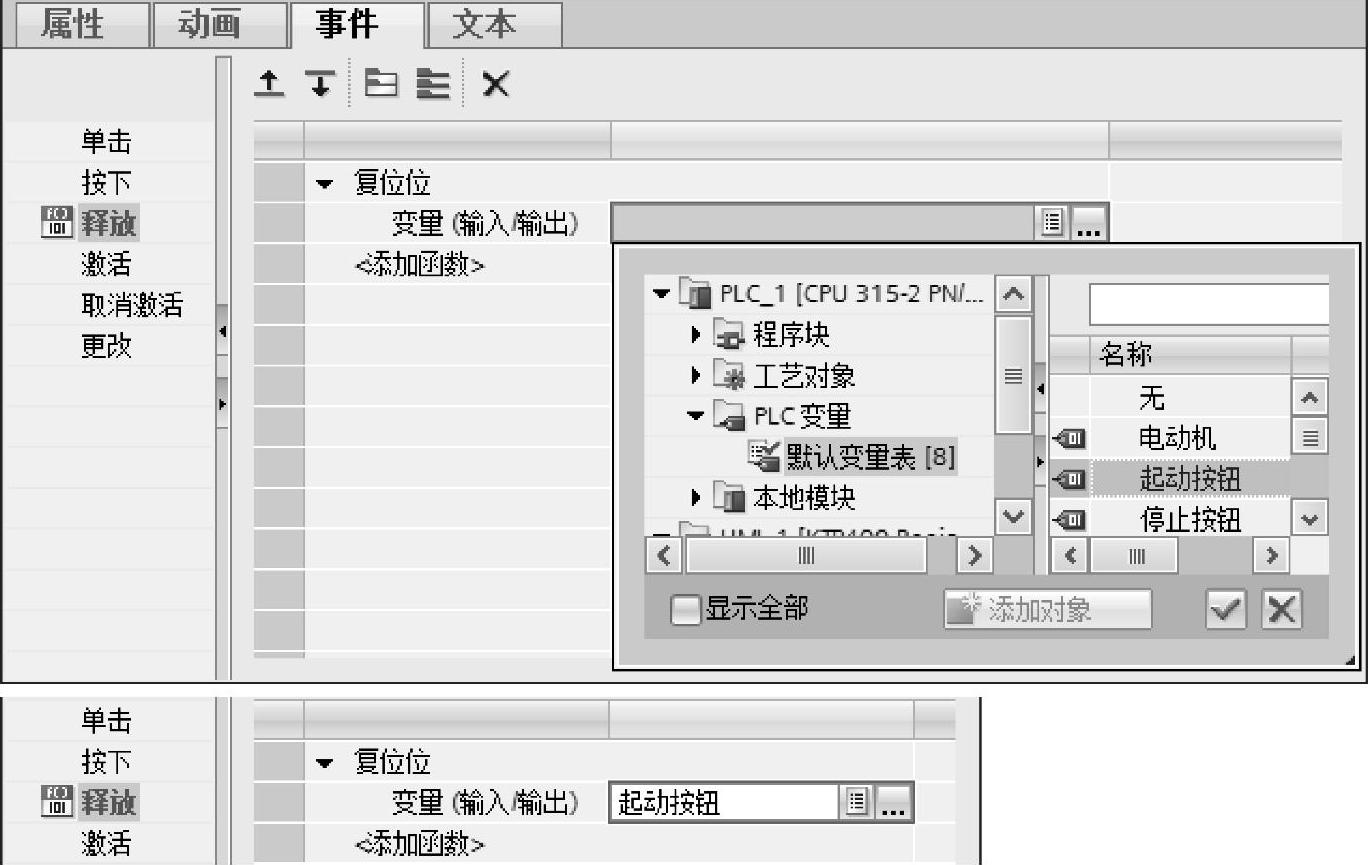

直接单击表中第2行右侧隐藏的按钮,选中PLC的默认变量表,双击该表中的变量“起动按钮”(见图2-28)。在HMI运行时按下该按钮,将变量“起动按钮”复位为0状态。
图2-28 组态按钮释放时操作的变量
图2-28下面的小图是组态好后该按钮释放时调用的系统函数和操作的变量。
选中巡视窗口的“属性>事件>按下”,用同样的方法设置在HMI运行时按下该按钮,执行系统函数“置位位”,将PLC的变量“起动按钮”置位为1状态。该按钮具有点动按钮的功能,按下按钮时变量“起动按钮”被置位,放开按钮时它被复位。
选中组态好的按钮,执行复制和粘贴操作。放置好新生成的按钮后选中它,设置其文本为“停止”,按下该按钮时将变量“停止按钮”置位,释放该按钮时将它复位。
4.图形格式的按钮的组态

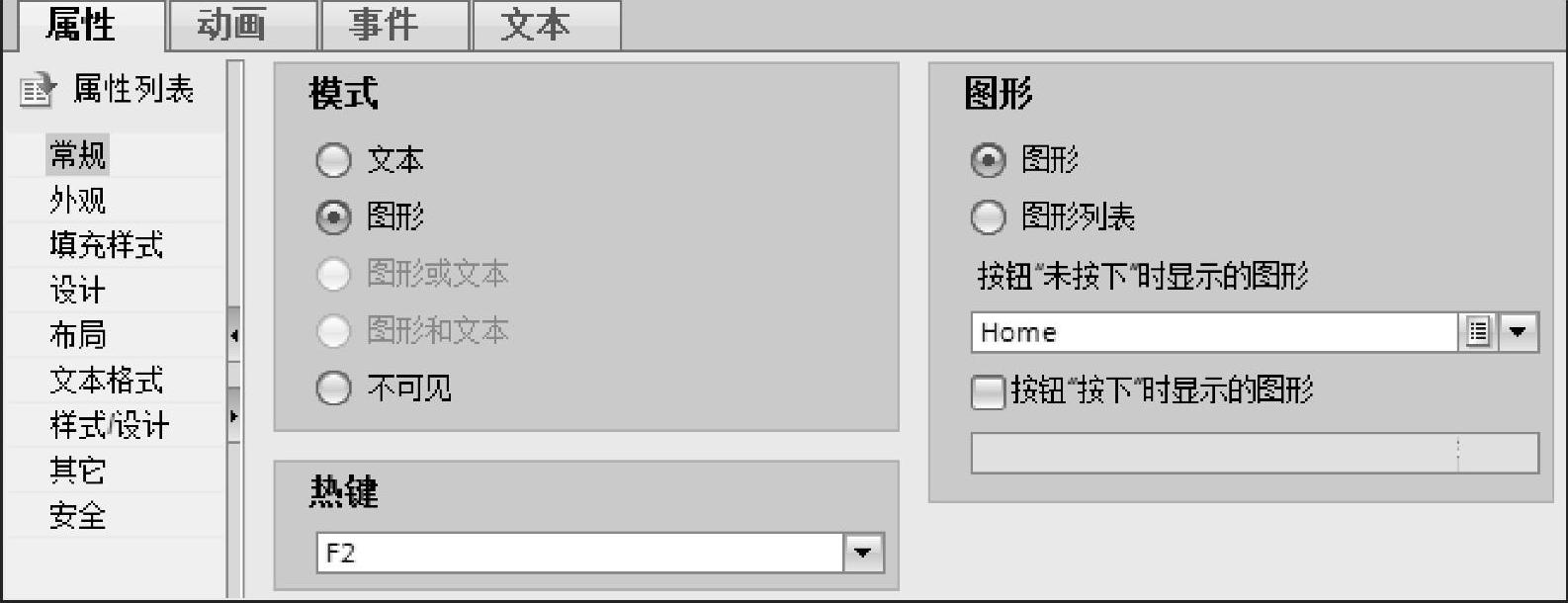

除了前面介绍的用文本来标识按钮,也可以用图形来标识按钮。生成一个新的按钮,选中按钮的巡视窗口的“属性>属性>常规”(见图2-29),将按钮的模式设置为“图形”,用“图形”域中的选择框设置按钮显示的图形为Home。选中巡视窗口左边浏览窗口的“外观”(见图2-22),设置“背景”的颜色为白色,“填充图案”为“实心”。
图2-29 组态按钮的常规属性

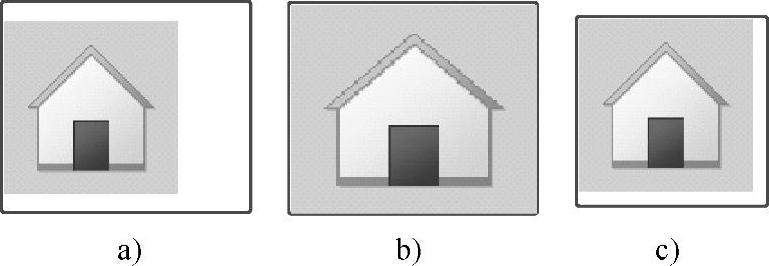

图2-30a中的按钮在图2-25的“布局”属性中设置为“不拉伸画面”,“对齐”方式为水平方向居左、垂直方向在中间。图2-30b方框中的按钮在“布局”属性中设置为“拉伸画面”。上述两个图的图片四周的边距的像素点均为0。
图2-30 图形显示方式的按钮
图2-30c方框中的按钮在“布局”属性中设置为“不拉伸画面”“使对象适合内容”,图片右边距和下边距为8个像素点,左边距和上边距为0。
