WinCC具有“所见即所得”的功能,使用者可以在屏幕上看到画面设计的结果,屏幕上显示的画面与实际的人机界面显示的画面一样。鼠标是使用组态软件时最重要的工具,画面的组态主要是用鼠标来完成的。使用者用鼠标生成画面设计工作区中的元件,可以用鼠标将元件拖拽到画面上的任意位置,或者改变元件的外形和大小。

鼠标一般有两个按键,绝大多数情况下只使用其中的一个按键,默认的是左键方式。

1.单击与双击鼠标左键

单击鼠标左键是使用得最多的鼠标操作(见表2-1),简称为“单击”。单击常用来激活(选中)某一对象、执行菜单命令或拖拽等操作。

2-1 鼠标常见的操作


例如单击画面中的按钮后,在按钮的四角和矩形各边的中点出现8个小的空心正方形(见图2-10),表示该元件被选中,可以作进一步的操作,例如删除、复制和剪切等操作。

连续快速地用鼠标的左键两次单击同一个对象(即双击),将执行该对象对应的功能,例如双击项目树“程序块”文件夹中的“MAIN[OB1]”时,将会打开程序编辑器和主程序OB1。

2.用鼠标左键的拖拽功能创建对象

使用鼠标的拖拽功能可以简化组态工作,常用于移动对象或调整对象的大小。拖拽功能可以用于任务卡和对象视图中的对象。将工具箱中的“按钮”对象拖拽到画面编辑器的操作过程如下:

用鼠标左键单击选中工具箱中的“按钮”,按住鼠标左键不放,同时移动鼠标,矩形的按钮图形跟随鼠标的光标978-7-111-60186-9-Chapter02-38.jpg(禁止放置)一起移动,移动到画面工作区时,鼠标的光标变为978-7-111-60186-9-Chapter02-39.jpg(可以放置)。

在画面中的适当位置放开鼠标的左键,该按钮对象便被放置到画面中当时所在的位置。放置的对象的四周有8个小矩形,表示该对象处于被选中的状态。

3.用鼠标的拖拽功能改变对象的位置

用鼠标左键单击图2-10a左边的“起动”按钮,并按住鼠标左键不放,按钮四周出现8个小正方形,同时鼠标的光标变为图中按钮方框上的十字箭头图形(见表2-2)。按住左键并移动鼠标,将选中的对象拖到希望并允许放置的位置(图2-10a右边的浅色按钮所在的位置)。同时出现的x/y是按钮新的位置的坐标值,w/h是按钮的宽度和高度值。松开左键,对象被放在当前的位置。(www.daowen.com)


图2-10 对象的移动与缩放

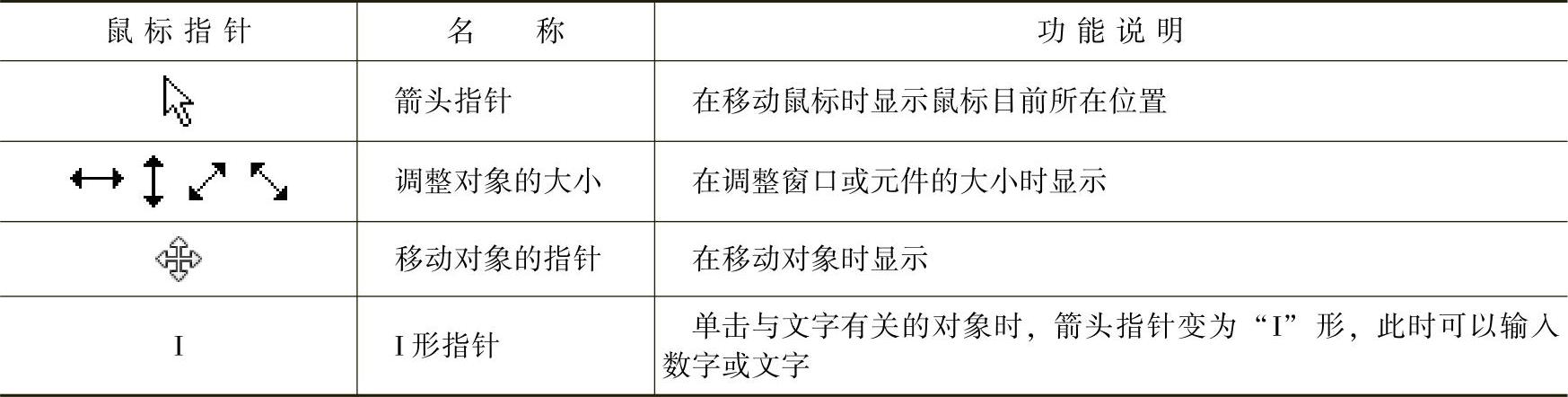

2-2 鼠标的光标功能


4.用鼠标拖拽功能改变对象的大小

用鼠标左键单击图2-10b左边的“起动”按钮,按钮四周出现8个小正方形,用鼠标左键选中某个角的小正方形,鼠标的箭头变为45°的双向箭头,按住左键并移动鼠标,可以同时改变按钮的长度和宽度。将选中的对象拖到希望的大小。松开左键,按钮被扩大或缩小为图2-10b中间所示的大小。

用鼠标左键选中按钮四条边中点的某个小正方形,鼠标的光标变为水平或垂直的双向箭头(见图2-10c的左图),按住左键并移动鼠标,将选中的按钮沿水平方向或垂直方向拖到希望的大小,松开左键,按钮被扩大或缩小为图2-10c中间所示的大小。

5.用鼠标拖拽功能改变浮动窗口的位置和大小

单击图2-6工作区右上角的“浮动”按钮978-7-111-60186-9-Chapter02-42.jpg,工作区窗口浮动。此时用鼠标左键单击并按住窗口最上面的标题栏,可以将窗口拖拽到需要的位置。

将光标放在浮动的窗口的某个角上,光标变为45°的双向箭头,此时用拖拽功能可以同时改变窗口的宽度和高度。将光标放在浮动的窗口的某条边上,光标变为水平或垂直的双向箭头。按住左键并移动鼠标,可调节窗口的宽度或高度。单击工作区右上角的“嵌入”按钮978-7-111-60186-9-Chapter02-43.jpg,工作区将恢复原状。

6.单击鼠标右键

在WinCC中,用鼠标右键单击任意对象,可以打开与对象有关的右键快捷菜单,使操作更为简单方便。右键快捷菜单列出了与单击的对象有关的最常用的命令。
