1.工具箱中的基本对象

任务卡的“工具箱”中可以使用的对象与HMI设备的型号有关。工具箱包含过程画面中需要经常使用的各种类型的对象，例如图形对象和操作员控件。

用右键单击工具箱中的区域，可以用出现的“大图标”复选框设置采用大图标或小图标。在大图标模式可以用“显示描述”复选框设置是否在各对象下面显示对象的名称。

根据当前激活的编辑器，“工具箱”包含不同的窗格。打开“画面”编辑器时，工具箱提供的窗格有基本对象、元素、控件和图形。不同型号的人机界面可以使用的对象也不同。

“基本对象”窗格有下列对象：

1）线：可以设置线的宽度和颜色，起点或终点是否有箭头。可以选择实线或虚线，端点可以设置为圆弧形。

2）折线：折线由相互连接的线段组成，折线与线的很多属性的设置方法基本上相同。

刚生成的折线只有一个转角点，右键单击折线，可以用快捷菜单中的命令添加一个转角点或删除一个选中的转角点。图2-7中的转角点用蓝色的实心小正方形标记，可以用鼠标左键“拖动”各转角点的位置。

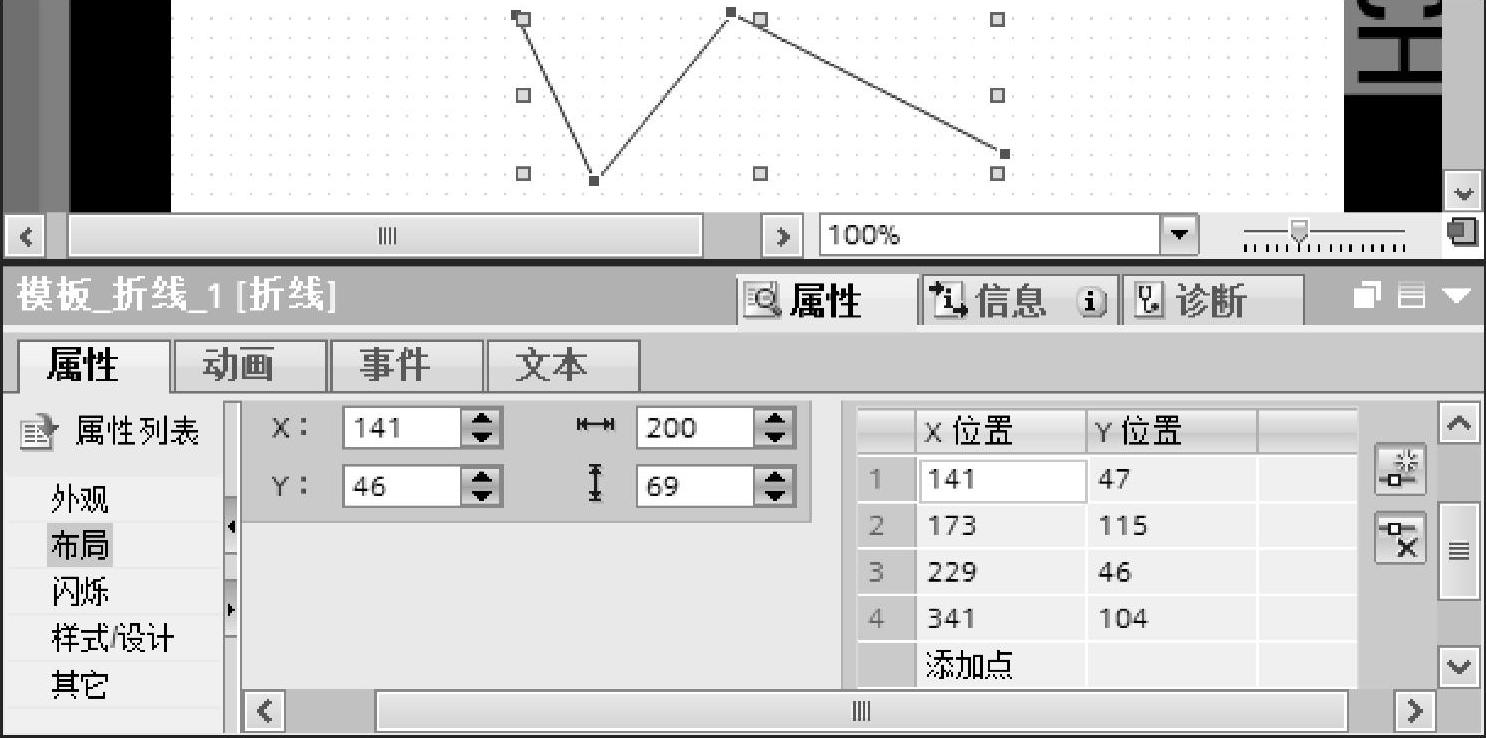

图2-7 折线的组态

选中折线下面的巡视窗口的“属性＞属性＞布局”，右边窗口中表格的各行是各转角点的坐标。可以用表格右边的按钮添加一个转角点，或用按钮删除选中的行对应的转角点。

折线是开放的对象，即使起点和终点具有相同的坐标，也不能填充它们包含的区域。

3）多边形：多边形是一种封闭图形。与折线一样，可以设置多边形边框的属性，添加或删除转角点。可以设置多边形内部区域的颜色或令它无色。

4）椭圆和圆：可以调节它们的大小和设置椭圆两个轴的尺寸，以及设置内部区域的颜色。

5）矩形：可以设置矩形的高度、宽度和内部区域的颜色。可以圆整矩形的转角。

6）文本域：可以在文本域中输入一行或多行文本，定义字体和字的颜色。可以设置文本域的背景色和样式。

7）图形视图：图形视图用于在画面中显示用外部图形编程工具创建的图形。可以显示下列格式的图形：“∗.emf”“∗.wmf”“∗.png”“∗.ico”“∗.bmp”“∗.jpg”“∗.jpeg”“∗.gif”和“∗.tif”。在“图形视图”中，还可以将其他图形编程软件编辑的图形集成为OLE（对象链接与嵌入）对象。可以直接在VISIO、Photoshop等软件中创建这些对象，或者将这些软件创建的文件插入图形视图，可以用创建它的软件来编辑它们。

2.工具箱中的其他对象

1）元素：精智面板的“元素”窗格中有I/O域、按钮、符号I/O域、图形I/O域、日期/时间域、棒图、开关、符号库、滑块、量表和时钟。

2）控件：提供增强的功能，精智面板的“控件”窗格有报警视图、趋势视图、用户视图、HTML浏览器、状态/强制、Sm@rtClient视图、配方视图、f（x）趋势视图、系统诊断视图、媒体播放器、摄像头视图和PDF视图。(www.daowen.com)

不同的HMI设备的工具箱中有不同的对象，例如精简面板的“基本对象”窗格中没有折线和多边形，“元素”组中没有符号库、滑块、量表和时钟。

3）图形：“图形”窗格的“WinCC图形文件夹”提供了很多图库，用户可以调用其中的图形元件。用户可以用“我的图形文件夹”来管理自己的图库。

3.帮助功能的使用

（1）在线帮助功能

用鼠标选中菜单中的某个条目，按计算机键盘上的＜F1＞键便可以得到与它们有关的在线帮助信息。将光标放到工具栏的某个按钮上，将会出现显示该按钮功能的小方框。

选中画面中的某个文本框，再选中巡视窗口的“属性＞属性＞外观”（见图2-8），将光标放到“角半径”方框上，出现的层叠工具提示框显示“指定此对象的角半径。”单击“”或层叠工具提示框持续显示几秒钟后，提示框被打开（见图2-8）。蓝色有下划线的“设计边框”是指向相应帮助主题的链接。单击该链接，将会打开信息系统，并显示相应的主题。

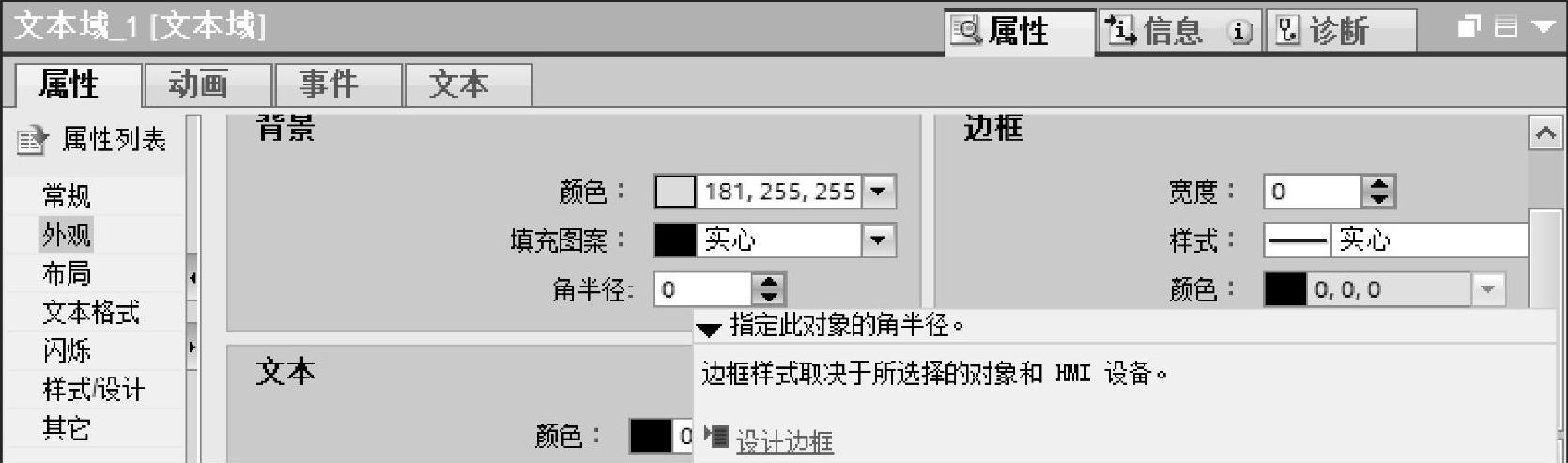

图2-8 层叠工具提示框

（2）信息系统

帮助被称为信息系统，可以通过以下方式打开信息系统（见图2-9）。

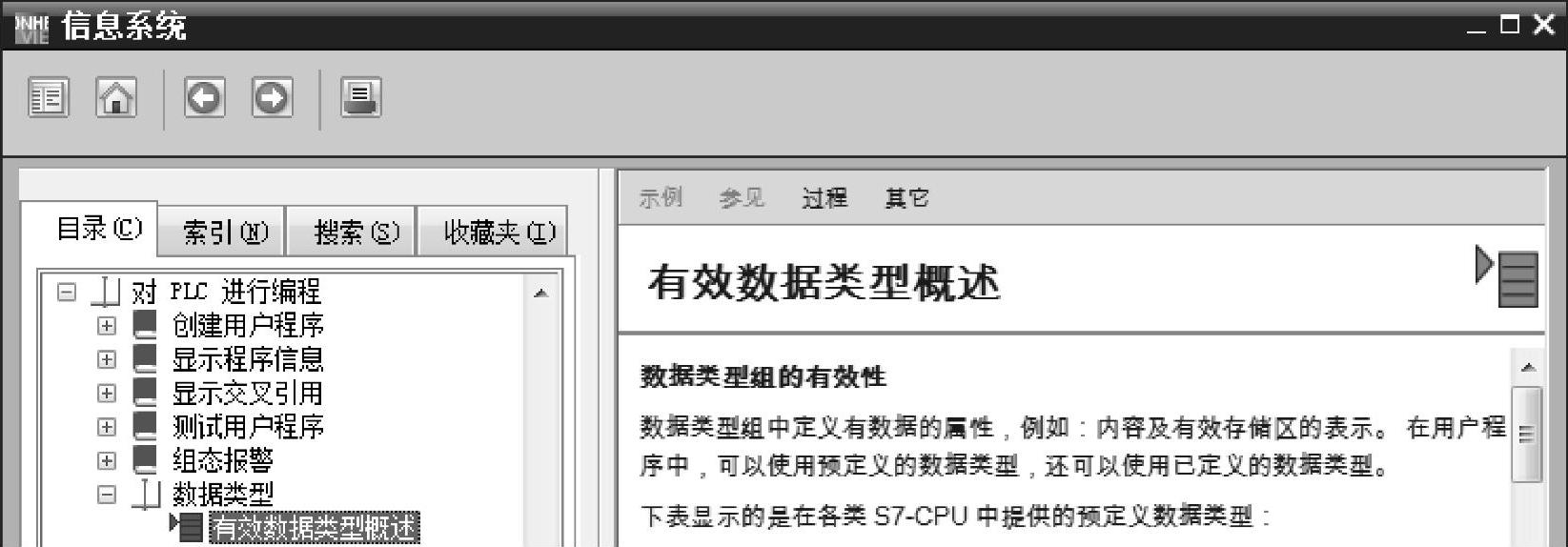

图2-9 信息系统

1）执行菜单命令“帮助”→“显示帮助”。

2）选中某个对象（例如程序中的某条指令）后，按＜F1＞键。

3）单击层叠工具提示框中层叠项的链接，可以直接转到信息系统中的对应位置。

单击信息系统工具栏上的“显示/隐藏目录”按钮，可以显示或隐藏左边的导航区域。

左边的“目录”选项卡列出了帮助文件的目录，可以借助目录浏览器寻找需要的帮助主题。“索引”选项卡提供了按字母顺序排列的主题关键词，双击某一关键词，右边窗口将显示有关的帮助信息。在“搜索”选项卡键入要查找的关键词，单击“列出主题”按钮，将列出所有查找到的与它有关的主题。双击某一主题，右边窗口将显示有关的帮助信息。

单击“收藏夹”选项卡的“添加”按钮，可以将右边窗口打开的当前主题保存到收藏夹。
