1.Portal视图与项目视图

TIA Portal提供两种不同的工具视图，即基于项目的项目视图和基于任务的Portal（门户）视图。在Portal视图中，可以概览自动化项目的所有任务。初学者可以借助面向任务的用户指南，以及最适合其自动化任务的编辑器来进行工程组态。

安装好TIA博途后，双击桌面上的图标，打开博途的启动画面（即图2-5的Portal视图）。在Portal视图中，可以打开现有的项目，创建新项目，打开项目视图中的“设备和网络”视图、程序编辑器和HMI的画面编辑器等。因为具体的操作都是在项目视图中完成的，本书主要使用项目视图。单击图2-5左下角的“项目视图”，将会切换到项目视图。

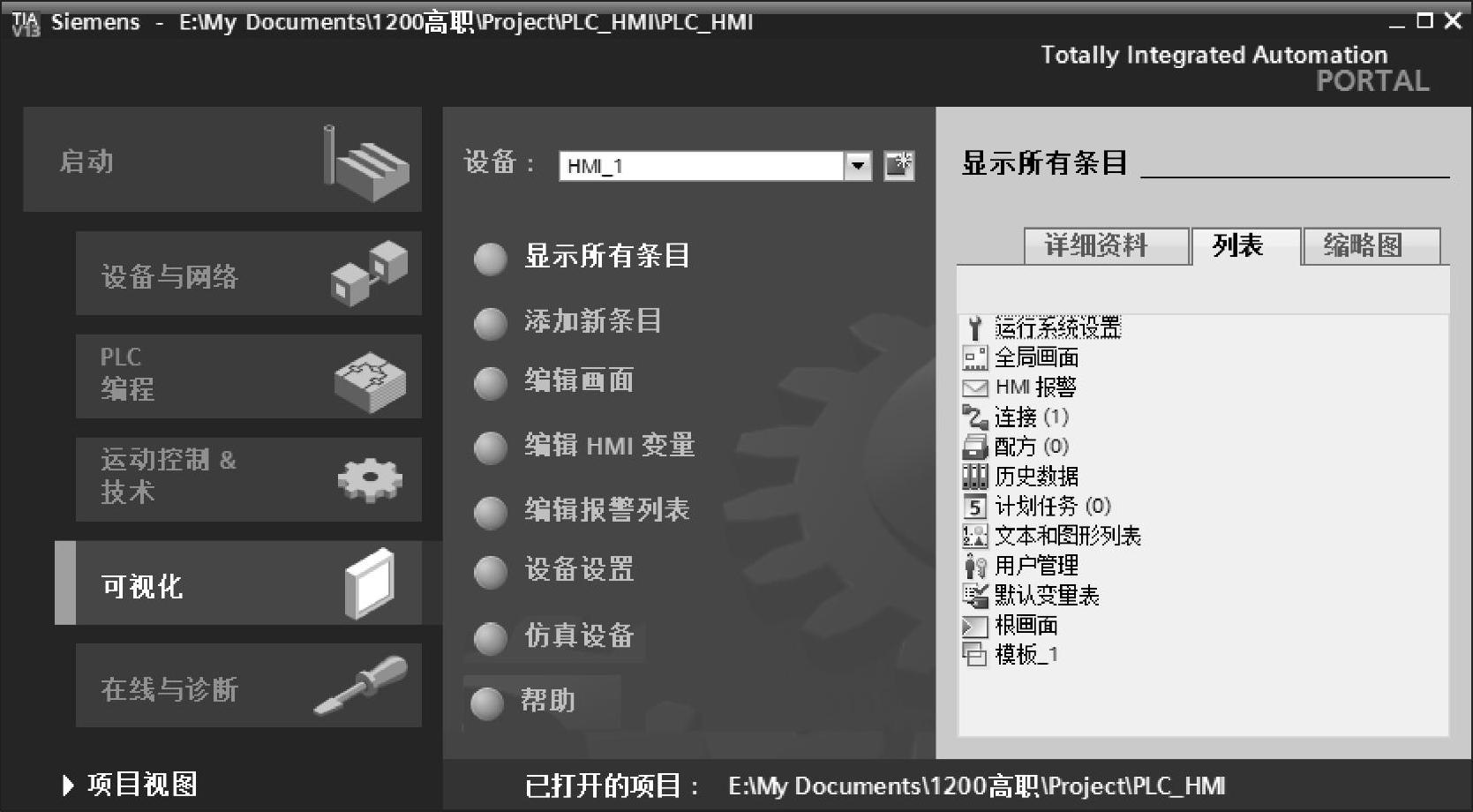

图2-5 Portal视图

菜单和工具栏是大型软件应用的基础，初学时可以新建一个项目，或打开一个已有的项目，对菜单和工具栏进行各种操作，通过操作了解菜单中的各种命令和工具栏上各个按钮的使用方法。

菜单中浅灰色的命令和工具栏上浅灰色的按钮表示在当前条件下，不能使用该命令和该按钮。例如在执行了“编辑”菜单中的“复制”命令后，“粘贴”命令才会由浅灰色变为黑色，表示可以执行该命令。下面介绍项目视图各组成部分的功能。

2.项目树

图2-6中左上角的窗口是项目树，可以用项目树访问所有的设备和项目数据，添加新的设备，编辑已有的设备，打开处理项目数据的编辑器。

项目中的各组成部分在项目树中以树型结构显示，分为4个层次：项目、设备、文件夹和对象。项目树的使用方式与Windows的资源管理器相似。作为每个编辑器的子元件，用文件夹以结构化的方式保存对象。

单击项目树右上角的按钮，项目树和下面的详细视图消失，同时在最左边的垂直条的上端出现按钮，单击它将打开项目树和详细视图。可以用类似的方法隐藏和显示右边的工具箱和下面的巡视窗口。

将鼠标的光标放到相邻的两个窗口的垂直分界线上，出现带双向箭头的光标时，按住鼠标左键移动鼠标，可以移动分界线，以调节分界线两边的窗口大小。可以用同样的方法调节水平分界线。

单击项目树标题栏上的“自动折叠”按钮，该按钮变为（永久展开）。此时单击项目树外面的任何区域，项目树自动折叠（消失）。单击最左边的垂直条上端的按钮，项目树随即打开。单击按钮，该按钮变为，自动折叠功能被取消。

可以用类似的操作，启动或关闭任务卡和巡视窗口的自动折叠功能。

3.详细视图

项目树窗口的下面是详细视图，详细视图显示项目树被选中的对象下一级的内容。图2-6中的详细视图显示的是项目树的“HMI_1[KTP 400 Basic PN]”文件夹中的内容。可以将详细视图中的某些对象拖拽到工作区中。

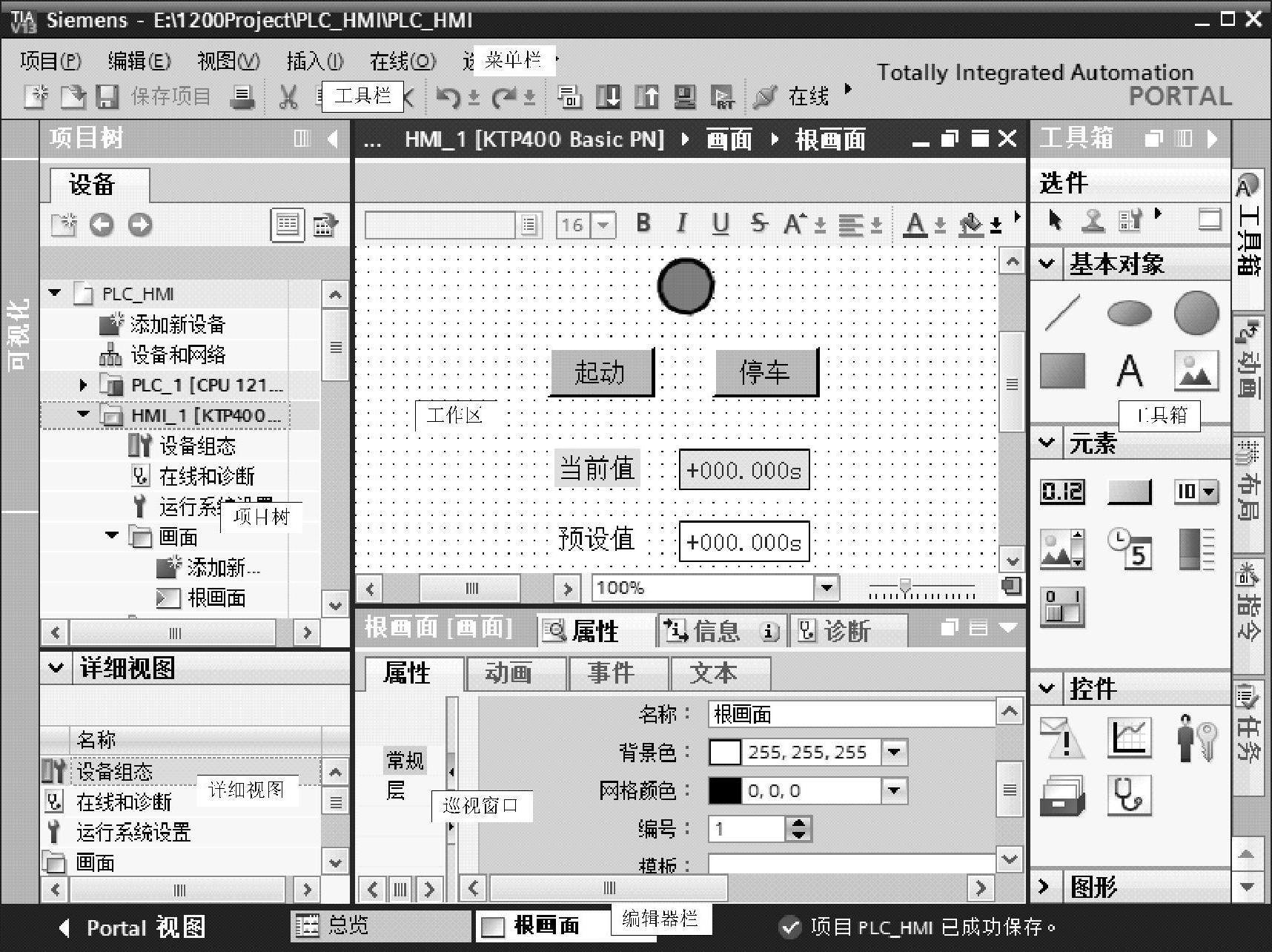

图2-6 项目视图

单击详细视图左上角的按钮或“详细视图”标题，详细视图被关闭，只剩下紧靠“Portal 视图”的标题，标题左边的按钮变为。单击该按钮或标题，重新显示详细视图。可以用类似的方法显示和隐藏工具箱中的“元素”和“控件”等窗格。

单击巡视窗口右上角的按钮或按钮，可以隐藏和显示巡视窗口。

4.工作区(www.daowen.com)

用户在工作区编辑项目对象，没有打开编辑器时，工作区是空的。可以同时打开几个编辑器，一般只在工作区同时显示一个当前打开的编辑器。在最下面的编辑器栏显示被打开的编辑器，单击它们可以切换工作区显示的编辑器。

单击工具栏上的、按钮，可以垂直或水平拆分工作区，同时显示两个编辑器。

单击工作区右上角的“最大化”按钮，将会关闭其他所有的窗口，工作区被最大化。单击工作区右上角的“浮动”按钮，工作区浮动。用鼠标左键按住浮动的工作区的标题栏并移动鼠标，可将工作区拖到画面中希望的位置。松开左键，工作区被放在当前所在的位置，这个操作称为“拖拽”。可以将浮动的窗口拖拽到任意位置。

工作区被最大化或浮动后，单击工作区右上角的“嵌入”按钮，工作区将恢复原状。

在工作区同时打开程序编辑器和设备视图，将设备视图放大到200%或以上，可以将模块上的I/O点拖拽到程序编辑器中指令的地址域，这样不仅能快速设置指令的地址，还能在PLC变量表中创建相应的条目。也可以用上述的方法将模块上的I/O点拖拽到PLC变量表中。

5.巡视窗口

巡视（Inspector）窗口用来显示选中的工作区中的对象附加的信息，还可以用巡视窗口来设置对象的属性。巡视窗口有下述3个选项卡。

1）“属性”选项卡显示和修改选中的工作区中的对象的属性。巡视窗口左边的窗口是浏览窗口，选中其中的某个参数组，在右边窗口显示和编辑相应的信息或参数。

2）“信息”选项卡显示所选对象和操作的详细信息，以及编译后的报警信息。

3）“诊断”选项卡显示系统诊断事件和组态的报警事件。

巡视窗口有两级选项卡，图2-6选中了第一级的“属性”选项卡和第二级的“属性”选项卡左边浏览窗口中的“常规”，将它简记为选中了巡视窗口的“属性＞属性＞常规”。

6.任务卡

最右边的窗口为任务卡，任务卡的功能与编辑器有关。可以通过任务卡执行附加的操作，例如从库或硬件目录中选择对象，搜索与替换项目中的对象，将预定义的对象拖拽到工作区。

可以用任务卡最右边的竖条上的按钮来切换任务卡显示的内容。图2-6中的任务卡显示的是工具箱，工具箱划分为“元素”等窗格（或称为“选项板”），单击窗格左边的和按钮，可以折叠和重新打开窗格。

单击任务卡窗格上的“更改窗格模式”按钮，可以在同时打开几个窗格和同时只打开一个窗格之间切换。

7.任务卡中的库

单击任务卡右边的“库”按钮，打开库视图，其中的“全局库”窗格可以用于所有的项目。不同型号的人机界面可以打开和使用的库是不相同的。

项目库只能用于创建它的项目，可以在其中存储想要在项目中多次使用的对象。项目库随当前项目一起打开、保存和关闭，可以将项目库中的元件复制到全局库。

只需对库中存储的对象组态一次，以后便可以多次重复使用。可以通过使用对象模板来添加画面对象，从而提高编程效率。
