小麦的质量，可以通过小麦颗粒的光泽度、几何尺寸来判别，是一个典型的统计模式识别问题。本例中，将小麦颗粒平铺，用数码相机拍照，通过图像处理，获得每个小麦颗粒的光泽、几何尺寸等数据，最后通过对这些数据的PCA分析，建立小麦颗粒的质量模式。

首先整理小麦颗粒的数据，每个小麦颗粒由24个指标描述，数据放在一行，整理成一个文本文件，将这些小麦颗粒的人眼分类结果编写到另一个文件，它只有1列，优质小麦颗粒标记为1，劣质为-1。

由于每个小麦颗粒有24个特征，因此可采用降维的方法提取其关键信息，然后在低维空间中进行投影查看其自然聚集情况，这可以通过主成分分解来完成。下面是程序的代码。

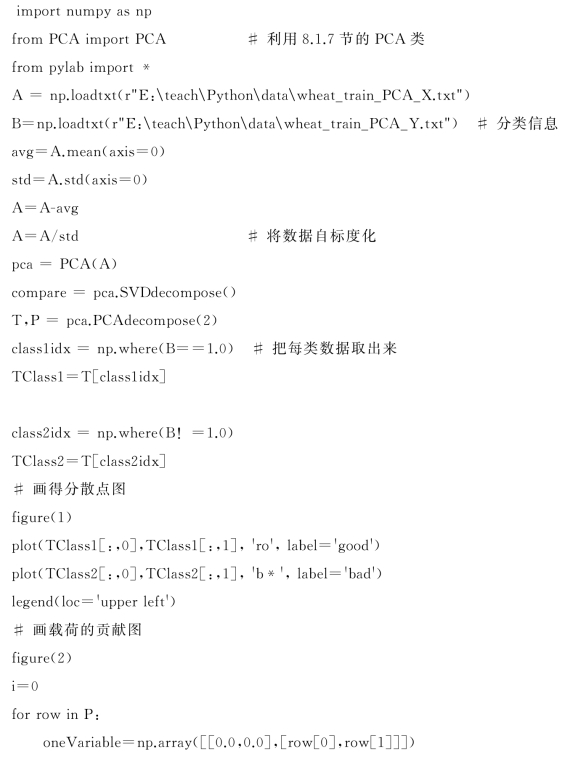

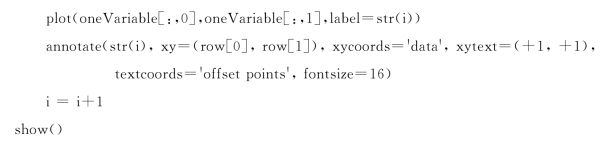

程序：小麦分类

整个程序的思路为：先读取特征数据到A矩阵，再读取分类信息到B矩阵。接下来对数据按列进行预处理，这么做的原因是不同的列，量纲不同，数值差异大。处理后，每个特征变成均值为0，偏差为1。预处理后的数据经过主成分分解，获取得分矩阵T和载荷矩阵P。最后根据分类信息将不同类别的样本分开，保存在Tclass1和Tclass2两个列表中，作图显示。

载荷矩阵的贡献图，描述的是每个物理特征（共24个）对分类的贡献。载荷图中，每个物理量被表达为起于原点的一条直线。判断每个物理量的模长及向量的方向，并与对应的得分图中样本分开的方向一并考虑，可以挑选出对分类起主要贡献的物理量。程序的执行结果如图8.4.7及图8.4.8所示。

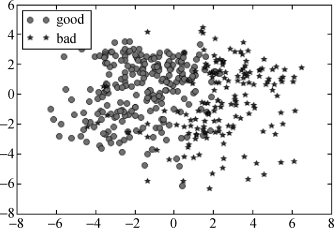

图8.4.7　样本的第一、第二主成分得分散点图

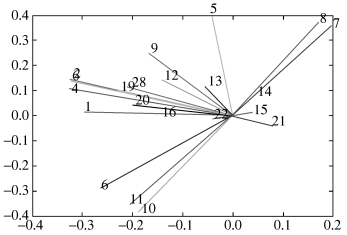

图8.4.8　第一、第二主成分载荷贡献图

从得分图8.4.7中看到，两类样本在水平方向被分开，因此可以从载荷贡献图8.4.8中寻找在水平方向上模比较长的物理量，它们就是对分类起关键作用的物理量。通过如此分析，查看载荷贡献图，发现序号为14、15、21、22、13、17、16、20、5的物理量对分类的作用小，因而可以删除。

删除这些不必要的特征后，用剩余的变量再次进行PCA分析，聚类的结果如图8.4.9所示。比较图8.4.7和图8.4.9，分类结果仍可以接受，但此时模式的可控性得到了很大的提高，变量从24个减少至15个。

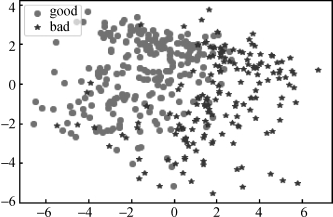

图8.4.9　用挑选出来的变量PCA分析的得分图

选择有效变量也可以使用机器学习包完成，下面代码是使用feature_selection包的F检验对小麦颗粒分类问题有效变量的选择程序。

程序：小麦特征选择(www.daowen.com)

import numpy as np #矩阵运算包

import matplotlib.pyplot as plt #画图包

from sklearn.feature_selection import SelectPercentile，f_classif

X=np.loadtxt（r"E：\teach\教改项目教材\数据\小麦数据\wheat_train_PCA_X.txt"）

y=np.loadtxt（r"E：\teach\教改项目教材\数据\小麦数据\wheat_train_PCA_Y.txt"）

X_indices=np.arange（X.shape[-1]） #制图的横坐标，变量的个数 24

selector=SelectPercentile(f_classif，percentile=10)

selector.fit(X，y)

scores=-np.log10(selector.pvalues_)

#得到每个变量重要性p值的对数，p值越小，越重要

scores/=scores.max( )

plt.bar(X_indices，scores，width=.2，color=ˈgˈ，align=ˈcenterˈ)

plt.show( )

程序绘制的变量p值对数图如图8.4.10所示。

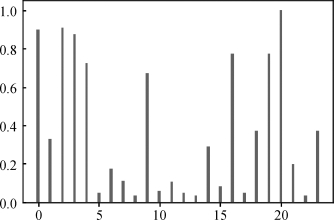

图8.4.10　小麦分类关键变量选择图

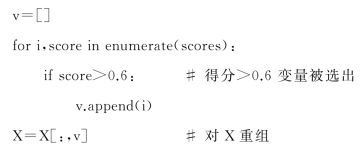

读者可以根据图8.4.10，设定阈值，找出显著变量。在上述程序代码的基础上，增加下面代码，可利用挑选的变量对X重组。

对重组的X，可再次用PCA对其分解作图，查看样本的分类情况。
