环境监测中，对适合色谱分析的污染物，经常采用色谱—二极管阵列检测器检测（即色谱—光谱联用技术），对每个样本可以获得一个二维矩阵，组成一个三维曲面。其数据excel文件格式如图8.2.24所示。

由于只能读到一个矩阵，也就是Z轴方向的数据，因此X、Y的网格点数据需要用户生成。最简单的想法，是取矩阵的行、列，以行列序号为坐标形成网格点，然后绘制曲面。程序代码如下：

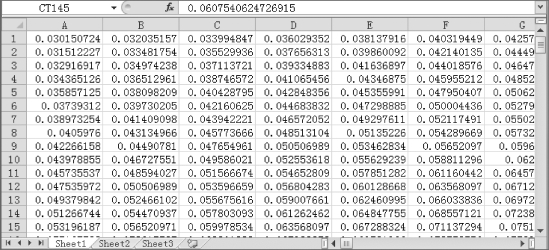

图8.2.24　环境污染物的色谱DAD测量数据

程序：环境水样三维曲面图

from mpl_toolkits.mplot3d import*

import matplotlib.pyplot as plt

import numpy as np

from matplotlib import cm

from pylab import*

mpl.rcParams[ˈfont.sans-serifˈ]=[ˈSim Heiˈ] #为写汉字准备

z=np.loadtxt(r"E：\teach\Python\data\mix_2.txt")

size=z.shape#取矩阵的行、列(www.daowen.com)

y=np.arange（0，size[0]，1） #matplotlib绘图，以矩阵的行为y轴

x=np.arange(0，size[1]，1)

x，y=np.meshgrid（x，y） #形成网格点

fig=plt.figure( )

ax=Axes3D(fig)

ax.set_xlabel（uˈ保留时间ˈ）

ax.set_ylabel（uˈ波长ˈ）

ax.set_zlabel（uˈ峰值ˈ）

ax.plot_surface(x，y，z，cmap=cm.hot)

plt.show( )

程序的运行结果如图8.2.25所示。

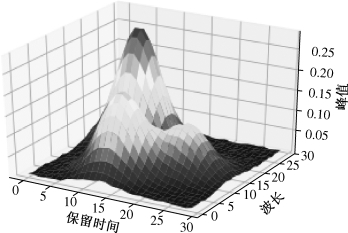

图8.2.25　环境水样色谱DAD数据的三维曲面图
