视频讲解:PCA独立组分验证例子
矩阵的秩,对应于矩阵的独立信号源,如果可以分辨噪声,则矩阵的有效秩分析有其物理意义。这里以分析环境监控测量的仪器分析数据为例,通过SVD分解或主成分分析,求解其量测矩阵的有效秩数,以此来判断环境监测样品中的污染物数量。

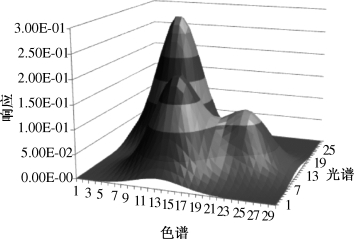

图8.1.1是环境监测样本经过色谱—二极管阵列检测器获得的数据,经过excel制图所得的图形。
该数据是一个30×30的矩阵,可以通过下面代码,用SVD分解求取其所有的奇异值。
图8.1.1 环境监测数据的三维曲面图
import numpy as np
A=np.loadtxt("mix_2.txt")
B=np.linalg.svd(A)
lamda=B[1]
print(lamda)
程序运行结果如下:
[2.15161269e+00 1.05390680e+00 4.56283440e-01 1.66708386e-02
1.35967587e-02 1.24015141e-02 1.13980252e-02 1.10542845e-02
1.08529699e-02 1.04291078e-02 9.22815199e-03 8.70307124e-03
8.19399840e-03 8.02912448e-03 7.44376485e-03 7.10337395e-03(www.daowen.com)
6.25483051e-03 6.19978115e-03 5.31922925e-03 4.90022273e-03
4.68893146e-03 3.31606226e-03 3.27887784e-03 2.57445056e-03
2.16089683e-03 1.70161864e-03 1.29721798e-03 9.41540581e-04
5.50835995e-04 2.32174353e-05]
程序共求出30个奇异值。从这些奇异值中,很难一下子得出结论。但如果我们考虑到仪器信号测量的特点:实测信号是仪器响应与噪声的叠加,仪器响应信号应该远远大于噪声。由此,可以将相邻奇异值作比值运算处理:
得到的结果如下:
2.04155877987 2.30976342916 27.3701551555 1.22608917534
1.09637892694 1.08804058552 1.03109570247 1.01854926428
1.04064222046 1.13014044457 1.06033281078 1.06212752528
1.02053448285 1.07863757637 1.04791960871 .13566210084
1.00887924103 1.16554125784 1.08550764826 1.04506171088
1.41400585676 1.01134059360 1.27362237837 1.19138059661
1.26990664935 1.31174457476 1.37776109026 1.70929385356
从相邻奇异值比值表中可以看到一个突跃点:27.37,它是第三/第四奇异值的比值。意味着:当提取了三个奇异值之后,后续的奇异值之间的大小相差很小,它符合随机噪声的规律。而该比值,正应该对应于仪器的信噪比,从而可以判断体系中有3种污染物质。
