一个算法的功能不仅与选用的操作有关，而且与这些操作之间的执行顺序有关。1966年，Bohra和Jacopini提出了3种基本结构，即顺序结构、选择结构和循环结构。这3种基本结构给出了算法的执行框架，决定了算法中各种操作的执行顺序。

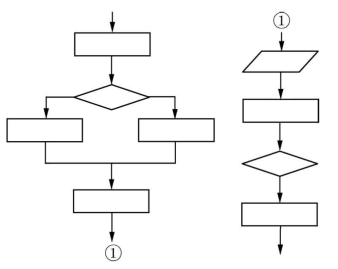

图1-19　连接点示例

1.顺序结构

顺序结构是最简单的一种基本结构。计算机把要执行的各种操作依次排列起来，如图1-20所示，虚线框内是一个顺序结构，即在执行完A框指定的操作后，接着执行B框指定的操作。

2.选择结构

选择结构又称为分支结构，根据给定的条件是否成立，决定下一步执行哪一分支的操作。如图1-21所示，虚线框内是一个选择结构，即根据给定的条件P是否成立，选择执行A框或B框操作。A或B两个框中可以有1个是空的，即不执行任何操作。

3.循环结构

循环结构是指满足特定的条件，反复执行某一部分的操作。循环结构有两类。

（1）当型循环结构。当型循环结构如图1-22（a）所示。它的作用是当给定的条件P成立时，执行A框操作；执行完A后，再判断条件P是否成立，如果成立，再次执行A框操作，如此反复执行A框操作；当条件P不成立时，不执行A框操作，退出本循环结构。

(www.daowen.com)

图1-20　顺序结构

图1-21　选择结构

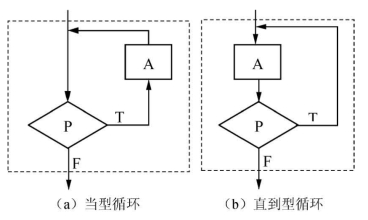

图1-22　循环结构

（2）直到型循环结构。直到型循环结构如图1-22（b）所示。它的作用是先执行A框操作，然后判断给定的条件P是否成立，如果条件P成立，再次执行A框操作，如此反复地执行A框操作，直到条件P不成立时，不执行A框操作，退出本循环结构。

由以上3种基本结构顺序组成的算法结构，可以解决任何复杂的问题。由基本结构构成的算法属于结构化的算法，它不存在无规律的转向，只在基本结构内才允许存在分支和向前或向后的跳转。

流程图的作用：第一，开发人员参照它检查算法的正确性和完整性；第二，其他人员参照它对程序进行同行评审（代码评审）；第三，开发人员参照它对程序进行长期维护。

例1.5 用流程图描述从a， b中找出一个较大数赋给max的算法，如图1-23所示。
