纳米压痕技术的基本特点与残余应力

表面工程中,薄膜和涂层材料的断裂失效源于高应力集中部位。薄膜和基体的热膨胀系数、硬度和弹性模量的比值越大,越容易产生残余应力和高应力集中区,加速薄膜与基体的剥离、断裂,为此,需要对残余应力进行研究[11,12]。采用纳米压痕和划痕实验研究残余应力作用下氮化硅(SiN)力学性能和薄膜的界面黏结能[12]。实验中减少残余压应力并增加残余拉应力,界面结合能从1.8J/m2下降到1.5J/m2,发现残余压应力可以钝化裂纹,抑制裂纹的扩展,而拉应力则会促进裂纹的扩展。

赵翔[13]等用纳米冲击方法研究了半电池结构NiO-YSZ/YSZ不同位置的载荷-位移曲线和残余应力。膜基体系由制备温度冷却到室温时,考虑残余应力简单薄膜结构的屈服强度模型,热膨胀系数不同和变形程度不同而产生的应力为

式中 σr——残余应力;

E——薄膜的弹性模量;

α1,α2——薄膜和基体的热膨胀系数;

ΔT——室温和制备温度之差。(www.daowen.com)

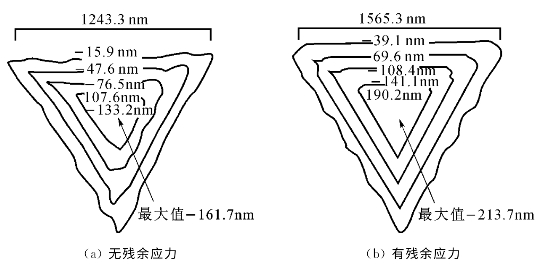

残余压痕形貌对比试验中,分别在无残余应力与有残余应力两种情况下得到压痕形貌,如图2-3所示。

由图2-3可以看出,有残余压应力的压痕最大深度达到了213.7nm,而无残余应力的压痕最大深度仅为161.7nm;每一次卸载后,有残余应力的压痕体积均较大。由此可知,纳米冲击的压痕形貌与膜基系统的残余应力有关。

图2-3 残余应力对残余压痕形貌的影响[13]

纳米级动态载荷测试结束,为残余应力的研究提供了新手段[14,15]。纳米压痕法可以准确地获得复杂成分材料的应力常数、压痕实验中的压入载荷、压入深度和压痕体积等压痕参数,可以判断薄膜和基体有无残余应力存在。
