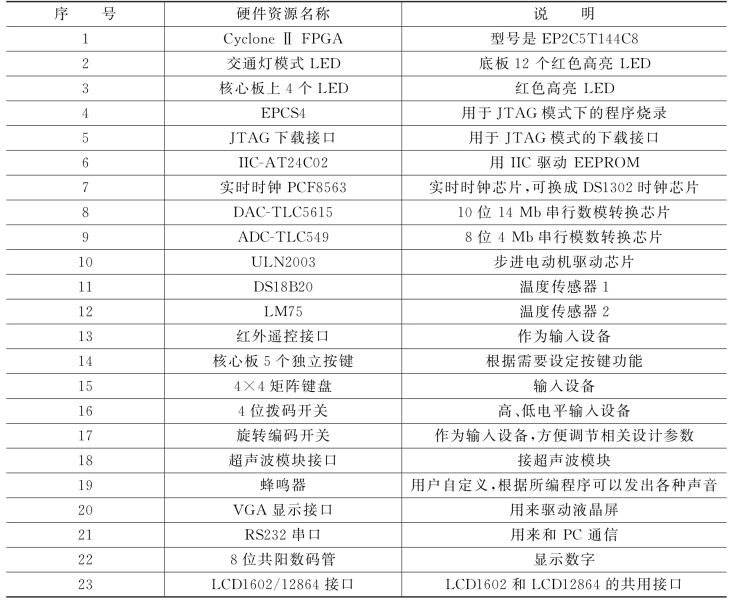

FPGA开发板的硬件资源配置如表5-1所示。

表5-1　FPGA开发板的硬件资源配置

FPGA开发板采用核心板与接口板分离的方式,核心板上除FPGA、各类存储器以及用户扩展接口外,还有按键、LED及电源插座等。因为有用户扩展接口,核心板完全可以脱离接口板而单独使用,鉴于此,FPGA扩展性极好,可用于实验设计或电子设计大赛。接口板上集成了常用的和经典的外围电路,所有的外设经过精心分配及设计,不需要进行任何跳线设置,实验时非常方便。此外,FPGA对于重点外设的关键信号都设置了测试点,方便用户使用逻辑分析仪、示波器、万用表等进行信号测量。总之,FPGA开发板是完全站在用户的角度精心设计开发的,简约而不简单。

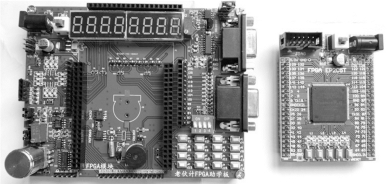

开发板底板与核心板如图5-4所示。

FPGA核心板硬件配置如下:

(1)板载Altera公司高性价比FPGA——CycloneⅡ系列EP2C5T144芯片。

(2)配置EPROM芯片,采用EPCS4,大小为4 Mb。

(3)板载50 MHz有源贴片晶振(晶振在板子的背面)。

(4)电源采用大口电源插座,单5 V供电,有自锁按键开关,操作方便。

(www.daowen.com)

图5-4　开发板底板与核心板

(5)板上有电源指示灯和复位开关。

(6)板载4个贴片LED,可以做LED的测试实验,更多实验利用引线完成。

(7)板载4个贴片按键,按键按下为低电平。

(8)所有I/O口和时钟引脚通过排针引出,通过这些接口可以扩展任何存储器和外设。

(9)采用1117-1.2 V稳压芯片,提供FPGA内核电压；采用1117-3.3 V稳压芯片,提供FPGA I/O口电压；板卡采用高品质钽电容做电源滤波。

(10)JTAG下载接口,对应下载的是SOF文件,速度快,JTAG将程序直接下载到FPGA中,但是掉电程序丢失,平时学习推荐使用JTAG方式,最后固化程序的时候再通过JTAG下载接口下载IIC格式文件。

(11)支持NiosⅡ嵌入式CPU的开发。

(12)所有输入/输出口精心设计分配,使用2个扩展接口双排插针,通用2.54 mm间距。
