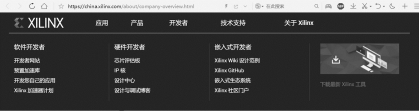

Vivado软件可以通过Xilinx官方网站(https://china.xilinx.com)下载,进入开发者界面(见图2-24)下载Vivado工具套件。

图2-24　开发者界面

Vivado软件的安装步骤如下:

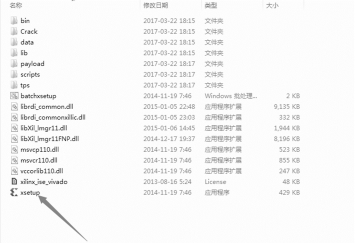

(1)在软件安装文件夹中双击安装程序,如图2-25所示。

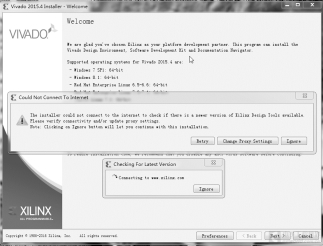

(2)在弹出的对话框中连续两次点击“Ignore”按钮,接着点击“Next”按钮,如图2-26所示。

图2-25　双击安装程序

图2-26　点击“Ignore”“Next”按钮

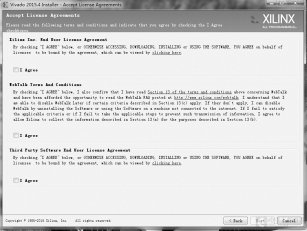

(3)在弹出的图2-27所示的对话框中选择三个“I Agree”后,点击“Next”按钮。

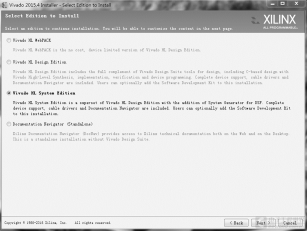

(4)选择安装版本,推荐选择“Vivado HL System Edition”,如图2-28所示。

图2-27　选择“I Agree”

图2-28　选择安装“Vivado HL System Edition”

(5)选择要安装的工具、器件,如图2-29所示,然后点击“Next”按钮。

(6)选择安装的路径,如图2-30所示。点击“Next”按钮,安装刚才选择的工具及器件。

图2-29　选择安装的工具、器件

图2-30　选择安装的路径

注意:

这里不仅安装路径不能有中文,而且安装包文件路径也不能有中文,有中文会提示文件打开错误。同时要确保安装盘存储容量足够满足软件的安装需要。(www.daowen.com)

(7)在图2-31中点击“Install”按钮。

(8)安装,过程如图2-32所示。安装时间视计算机性能而定,安装过程中,弹出的附属工具、软件一律允许安装。

图2-31　开始安装

图2-32　安装过程

(9)安装工具,如图2-33所示。

(10)安装WinPcap,如图2-34所示。

图2-33　安装工具

图2-34　安装WinPcap

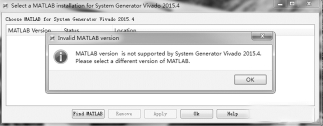

(11)设置MATLAB路径,如图2-35所示。

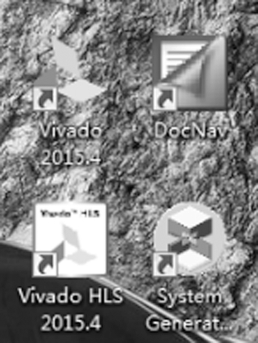

(12)安装完成后出现图2-36所示的快捷图标,总共生成4个图标。

图2-35　设置MATLAB路径

图2-36　安装完成生成的图标

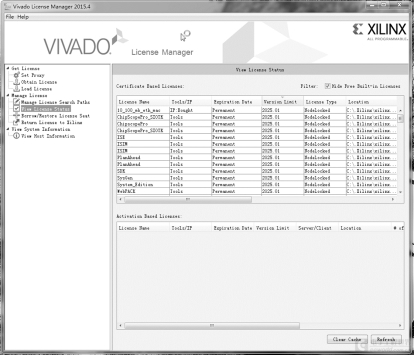

(13)打开Vivado软件,加载license文件,如图2-37所示。

图2-37　加载license文件

到此,Vivado软件安装完毕。
